ФН Фильтры газовые с индикатором механического и стрелочного типа «ТермоБрест»

Применение газовых фильтров на трубопроводе позволяет значительно повысить срок службы и надежность работы запорно-регулирующей арматуры, измерительных приборов и других устройств.

Степень фильтрации:
Фильтры производства «ТЕРМОБРЕСТ» по умолчанию изготавливаются со степенью фильтрации 50 мкм (50 микрон). Возможно изготовление с иной степенью фильтрации – 2 мкм, 5 мкм, 10 мкм, 20 мкм, 400 мкм, 600 мк, 800 мкм.

Фильтрующие элементы (картриджи), применяемые серийно в изделиях серии ФН могут быть двух типов:
Фильтропласт – волокнисто-пористый полимерный материал, который обеспечивает тонкую фильтрацию (от 2 до 50 мкм) и обладает улучшенными эксплуатационными показателями по прочности, проницаемости и жесткости по сравнению с другими типами фильтрующих элементов тонкой очистки. Обслуживание (чистку) такого фильтрующего элемента можно проводить продувкой сжатым воздухом или промывкой в воде с использованием моющих средств.
Сетчатый фильтр – сетка из нержавеющей стали с ячейкой различного размера, например 50 мкм, 80 мкм, 200 мкм. Обладает низким коэффициентом сопротивления, длительным сроком службы, не нуждается в замене и может быть подвергнута многократной очистке.

Для контроля степени загрязнения (перепада давления) фильтрующего элемента применяются индикаторы загрязненности различных типов.

Рассматриваем индикаторы загрязненности

• Механического типа
• Стрелочного типа

Индикатор загрязненности механического типа - контроль загрязненности фильтроэлемента осуществляется визуально, по мере перекрытия смотрового окна индикаторным элементом, полностью перекрытое смотровое окно соответствует перепаду давления не менее 10 кПа;

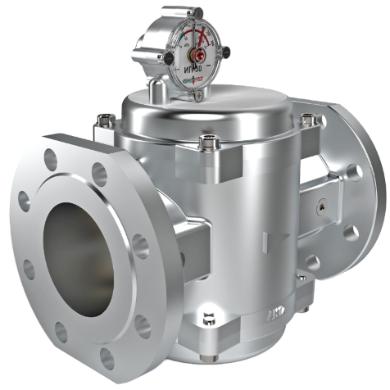

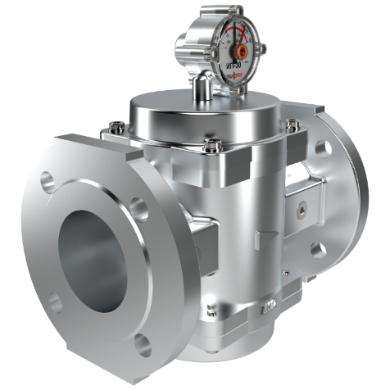

Индикатор загрязненности стрелочного типа - контроль степени загрязненности фильтроэлемента осуществляется по шкале (циферблату) с указательными стрелками. Шкала разделена на сегменты, которые указывают фактический перепад давления на фильтре от 0 до 30 кПа. Для удобства контроля загрязненности на шкале указаны значения перепадов через 5 кПа (0, 5, 10, 15, 20, 25, 30 кПа).
Указательная стрелка черного цвета показывает фактический перепад давления на фильтре в конкретный момент работы. Стрелкой красного цвета вручную по шкале устанавливается допустимый перепад давления на фильтре. При достижении или совпадении черной и красной стрелок требуется провести мероприятия по чистке или замене фильтрующего элемента.
В зависимости от расположения визуальной шкалы индикатора относительно направления движения газа через фильтр или трубопровод, индикаторы загрязненности стрелочного типа выпускаются в двух исполнениях: «слева-направо» и «справа-налево».

Дополнительные функции и устройства:
Все модели типоразмерного ряда DN 25÷300 могут быть оснащены конденсатоотводом для слива конденсата без разборки изделия или его демонтажа с трубопровода.

Структура обозначения:

1. ФН — обозначение серии
2. Присоединительный размер в дюймах
3. Исполнение фильтра по максимальному рабочему давлению:
   1 — (0...3 бар);
   2 — (0...3 бар);
   6 — (0...6 бар);
   16 — (0...16 бар).
4. Исполнение фильтра  (только для фильтров ФН½–..., ФН¾–..., ФН1–... муфтовых, ФН½–..., ФН¾–... фланцевых в алюминиевом копусе, ФН½–..., ФН¾–..., ФН1–... муфтовых и фланцевых в стальном корпусе, фильтров ФН10–6..., ФН12–6..., кроме фильтров с максимальным рабочим давлением 16 бар): .1 – минимальная пылеёмкость; .2 – средняя пылеёмкость; .3 – максимальная пылеёмкость.
5. Дополнительные устройства или исполнение корпуса фильтра: А - фильтрующий элемент из металлической сетки
   М — наличие индикатора загрязненности фильтра механического типа;
   С — наличие индикатора загрязненности фильтра стрелочного типа; *
   Ес — наличие индикатора загрязненности фильтра электрического типа, работающего от сети;
   Ет — наличие индикатора загрязненности фильтра электрического типа, работающего от батареи;
   К — наличие в фильтре конденсатоотвода. Опция доступна для фильтров типоразмерного ряда DN 25...300;
   У — угловое исполнение корпуса фильтра.
6. Климатическое исполнение:
   У3.1: –30...+60 °С;
   У2: –45...+60 °С;
   УХЛ1: –60...+60 °С.
7. Номер технических условий

* Индикаторы загрязненности стрелочного типа выпускаются в двух исполнениях в зависимости от расположения шкалы индикатора относительно направления движения газа через фильтр или трубопровод:

• СЛЕВА-НАПРАВО;
• СПРАВА-НАЛЕВО.

Пример обозначения фильтра газового с индикатором загрязненности стрелочного типа (исполнение слева-направо), присоединительным размером 2 дюйма, максимальное рабочее давление 6 бар, муфтового исполнения, материал корпуса – алюминий, климатическое исполнение У3.1:
ФН2–6С, У3.1 (исполнение индикатора слева-направо)

ДОПОЛНИТЕЛЬНО:

1. Для фильтров DN 15...50 указывается исполнение корпуса: муфтового или фланцевого присоединения;
2. Для фильтров DN 15...200 в стальном корпусе дополнительно указывается материал корпуса: сталь;
3. Для фильтров DN 150, DN 200 в чугунном корпусе дополнительно указывается материал корпуса: чугун.
4. По умолчанию фильтрующий элемент выполнен из пористого полимерного материала.
   По специальному заказу возможно изготовление фильтра с сетчатым фильтрующим элементом, изготовленным из металлической сетки. Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены.
5. Температура рабочей среды:
   –40...+90 °С (для фильтров с полимерным фильтрующим элементом);
   –60...+120 °С (для фильтров с сетчатым фильтрующим элементом);
6. Монтажное положение фильтров: на горизонтальных и вертикальных трубопроводах.
7. Степень фильтрации по умолчанию – 50 мкм. Возможно изготовление фильтров с иной степенью фильтрации (2 мкм, 5 мкм, 10 мкм, 20 мкм, 80 мкм, 200 мкм).
