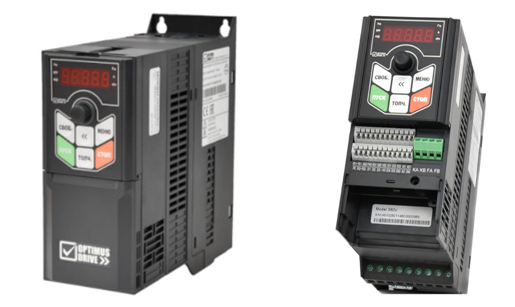

Серия AD800P Преобразователи частоты для насосов и вентиляторов

Раздел:

Преобразователи частоты для насосов и вентиляторов
3-ф. 380В, 0.75~630кВт

Информация
Документация
Смотрите также

Данная серия специально разработана для управления работой насосов и вентиляторов и имеет полный набор необходимых функций, таких как два ПИД-регулятора, спящий режим, каскадное управление несколькими насосами, очистка насоса, заполнение трубы, работа с обратным клапаном, обнаружение сухого хода, обнаружение потери обратной связи ПИД, обнаружение разрыва трубы, компенсация потерь на трение, прогрев обмоток и другие. Преобразователи частоты серии AD800P позволяют поддерживать различные технологические параметры (давление, температура, расход и т.д. различных сред).

Характеристики:

Преимуществами серии являются:

Превосходное сочетание цена/функциональность
Высокое качество и надежность: комплектующие ведущих мировых производителей, новейшие схемотехнические решения и алгоритмы управления
Векторное управление или V/F
Перегрузочная способность 120% 60 сек, 175% 3 сек
Встроенные специальные функции для управления двигателями насосов и вентиляторов
Два ПИД-регулятора с переключением по сигналу на дискретном входе
Два встроенных RS485 / Modbus: один для связи с контроллером верхнего уровня и один для связи с другими преобразователями частоты при каскадном режиме
Съемный пульт
Опциональный выносной пульт с ЖК-дисплеем и возможностью копирования, сохранения, восстановления настроек
Встроенный дроссель шины постоянного тока (модели мощностью 37 кВт и выше)
Встроенный фильтр ЭМС стандарта С3
Модули расширения: коммуникационные модули, в т.ч. EtherCAT, Ethernet/IP, Modbus TCP, Profibus-DP, ProfiNet и CANopen (в разработке), модули входов/выходов
Программное обеспечение для настройки преобразователей частоты, копирования параметров, мониторинга работы и обновления прошивки
Подвод кабелей снизу
Защитное покрытие плат 3C3
3 года гарантии

Специальные функции для управления двигателями насосов и вентиляторов:

Управление одним насосом
Каскадное управление насосами с постоянным мастером
Каскадное управление насосами с переменным мастером
Каскадное управление насосами с использованием нескольких преобразователей частоты, связанных по сети RS-485
Функция очистки насоса
Пуск/останов насоса (при использовании обратного клапана)
Функция заполнения трубы
Функция обнаружения «сухого хода»
Функция обнаружения избыточного давления
Функция обнаружения пониженного давления
Функция обнаружения разрыва трубы
Компенсация потерь напора на трение в системе
Обнаружение потери обратной связи ПИД
Прогрев обмоток двигателя

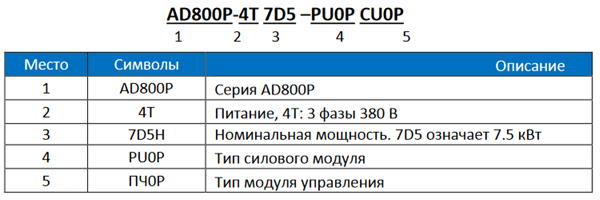

Расшифровка обозначения модели:

Список моделей:

Модель	Напряжение питания, В	Мощность двигателя, кВт	Ток, А	Тормозной модуль	Фильтр ЭМС
AD800P-4TD75-PU0PCU0P	380	0,75	2,3	˅	˅
AD800P-4T1D5-PU0PCU0P	380	1,5	3,8	˅	˅
AD800P-4T2D2-PU0PCU0P	380	2,2	5,3	˅	˅
AD800P-4T4D0-PU0PCU0P	380	4	9,6	˅	˅
AD800P-4T5D5-PU0PCU0P	380	5,5	13	˅	˅
AD800P-4T7D5-PU0PCU0P	380	7,5	17	˅	˅
AD800P-4T011-PU0PCU0P	380	11	25	˅	˅
AD800P-4T015-PU0PCU0P	380	15	32	˅	˅
AD800P-4T18D-PU0PCU0P	380	18,5	38	˅	˅
AD800P-4T022-PU0PCU0P	380	22	45	˅	˅
AD800P-4T030-PU0PCU0P	380	30	61	˅	˅
AD800P-4T037-PU0PCU0P	380	37	75	˅	˅
AD800P-4T045-PU0PCU0P	380	45	914	˅	˅
AD800P-4T055-PU0PCU0P	380	55	112	—	˅
AD800P-4T075-PU0PCU0P	380	75	150	—	˅
AD800P-4T090-PU0PCU0P	380	90	180	—	˅
AD800P-4T110-PU0PCU0P	380	110	215	—	˅
AD800P-4T132-PU0PCU0P	380	132	216	—	˅
AD800P-4T160-PU0PCU0P	380	160	315	—	˅
AD800P-4T185-PU0PCU0P	380	185	365	—	˅
AD800P-4T200-PU0PCU0P	380	200	395	—	˅
AD800P-4T220-PU0PCU0P	380	220	435	—	˅
AD800P-4T250-PU0PCU0P	380	250	480	—	˅
AD800P-4T280-PU0PCU0P	380	280	540	—	˅
AD800P-4T315-PU0PCU0P	380	315	605	—	˅
AD800P-4T355-PU0PCU0P	380	355	660	—	˅
AD800P-4T415-PU0PCU0P	380	415	745	—	˅
AD800P-4T450-PU0PCU0P	380	450	805	—	˅
AD800P-4T500-PU0PCU0P	380	500	918	—	˅
AD800P-4T560-PU0PCU0P	380	560	1028	—	˅
AD800P-4T630-PU0PCU0P	380	630	1100	—	˅
