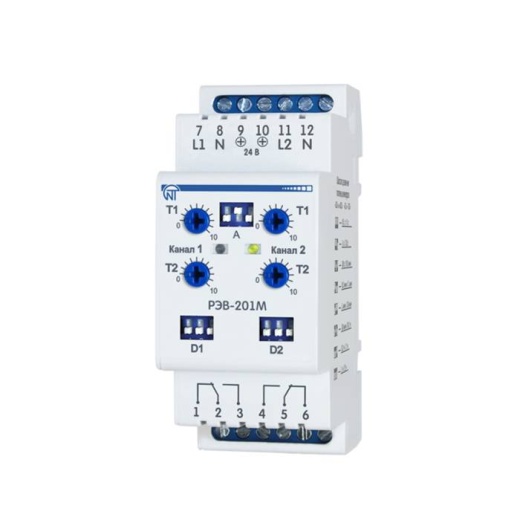

Двухканальное реле времени РЭВ-201М

Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50 Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000 с. Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем: - реле с задержкой на включение; - реле импульсное; - реле периодическое (циклическое) - реле управления. Алгоритм задается положением переключателей А. Соответствующая схемы подключения устройства позволяет реализовать: - независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал); - параллельную работу каналов (питание на оба канала подается одновременно). Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно. На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом: - зеленое свечение – на канале присутствует напряжение; - красное свечение - реле нагрузки включено. Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту. Цепь питания реле гальванически развязана с выходными цепями.
