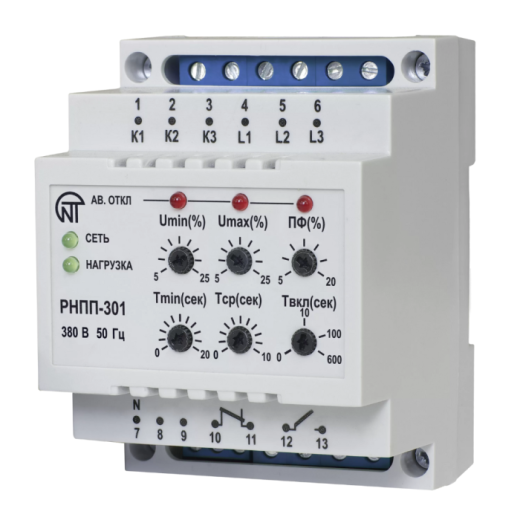

Трехфазное реле напряжения и контроля фаз РНПП-301

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети, таких как: - выход действующего значения напряжения за пределы допустимых порогов; - нарушение последовательности и слипание фаз; - нарушение полнофазности и симметричности сетевого напряжения. Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку. Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Светодиоды на лицевой панели реле индицируют: - наличие напряжения в сети; - состояние нагрузки (включена или отключена); - вид возникшей аварии. Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить: - порог срабатывания по максимально допустимому значению напряжения; - порог срабатывания по минимально допустимому значению напряжения; - порог допустимого значения перекоса фаз; - время срабатывания реле при аварийном снижении напряжения; - время срабатывания реле при прочих видах аварии сети; - задержку времени включения нагрузки после восстановления параметров сети. Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя). В настоящее время выпускается три модификации данного устройства.
