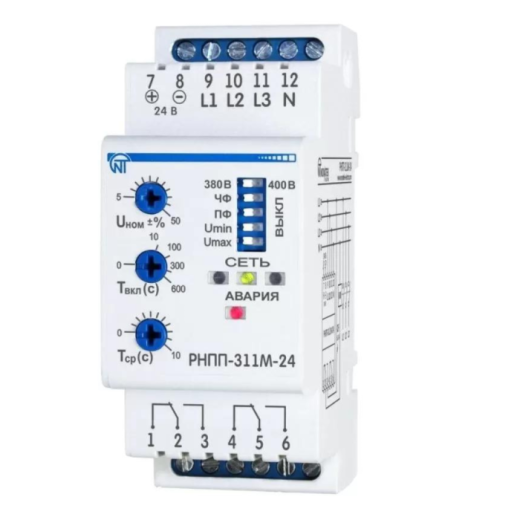

Трехфазное реле напряжения и контроля фаз РНПП-311М-24

Реле напряжения РНПП-311М-24 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как: - выход действующего значения напряжения за пределы допустимых порогов; - нарушения последовательности и слипание фаз; - нарушения полнофазности и симметричности сетевого напряжения. Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку. Светодиоды на лицевой панели реле индицируют: - наличие напряжения в сети; - состояние нагрузки (включена или отключена); - вид возникшей аварии. Регулировочные потенциометры позволяют пользователю установить: - порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения); - задержку времени включения нагрузки после восстановления параметров сети; - время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения. С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400 / 415 В, а также включить или отключить контроль следующих параметров сети: - последовательности и слипания фаз; - полнофазности и симметричности сетевого напряжения; - понижения напряжения; - повышения напряжения. Соответствующие комбинации положения переключателей позволяют РНПП-311М-24 работать в различных режимах: - режим полного контроля напряжения сети; - режим контроля минимального/максимального напряжения; - режим контроля минимального напряжения; - режим контроля максимального напряжения; - режим контроля наличия фаз; - режим контроля неправильной последовательности и наличия слипания фаз; - режим контроля перекоса фаз. Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ. Предусмотрена возможность подключения оперативного питания 24 В (под заказ).
