Универсальный блок защиты УБЗ-301 5-50А

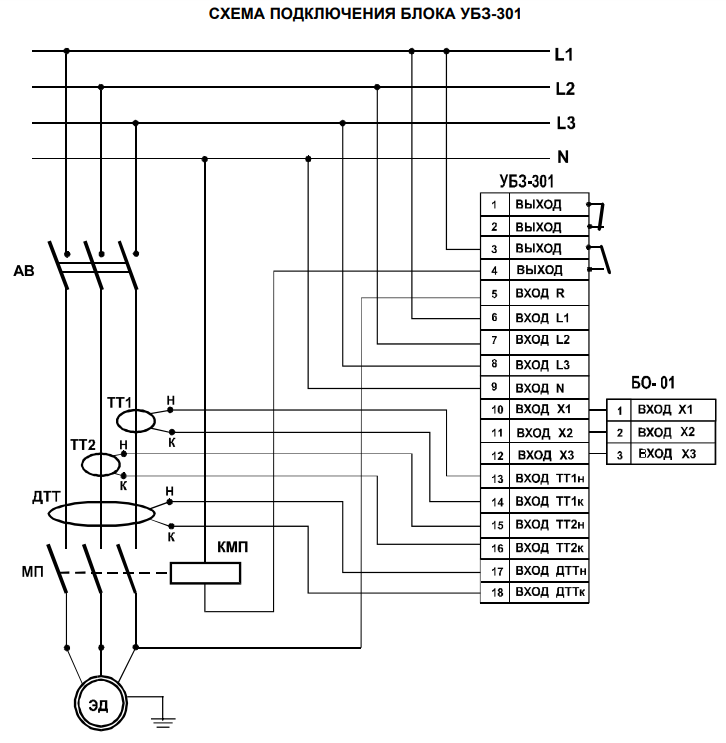

Универсальный блок защиты электродвигателей УБЗ-301  предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью. Выпускаются три модификации прибора по номиналам тока: - УБЗ-301 5-50A; - УБЗ-301 10-100A; - УБЗ-301 63-630A. Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях: - некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений); - механических перегрузках (симметричный перегруз по фазным/линейным токам) — защита от перегруза с зависимой выдержкой времени; - несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя — защита от перекосов фазных токов с последующим запретом АПВ; - асимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля; - исчезновении момента на валу ЭД («сухой ход» — для насосов) — защита по минимальному пусковому и/или рабочему току; - при недопустимо низком уровне изоляции на корпус — проверка перед включением с блокировкой пуска при плохой изоляции; - замыкании на «землю» обмотки статора во время работы — защита по токам утечки на «землю». Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора). Выполняет следующие функции: - простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов; - установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки; - срабатывание по перегрузу с зависимой выдержкой времени. Токо-временная характеристика приведена на рис. 2. Эта характеристика построена для условно холодного двигателя. В процессе работы решается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени; - возможность сдвигать токо-временную характеристику как по оси токов (пот. № 1,2), так и по оси времени (пот. № 3 — время срабатывания при 2-х кратном перегрузе); - выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения по усмотрению заказчика самостоятельно; - индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки; - через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу RS-485 (БО-01 поставляется под заказ).
