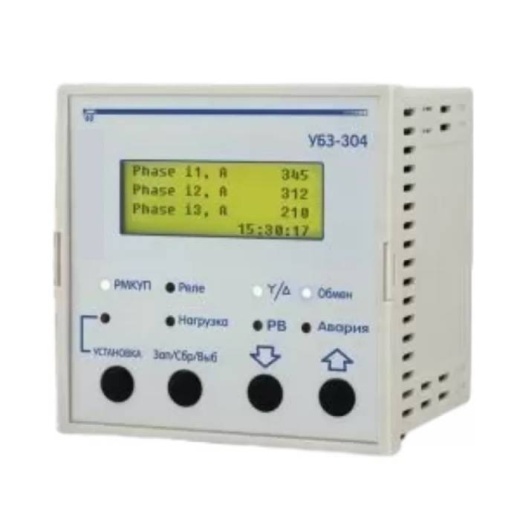

Универсальный блок защиты УБЗ-304

УБЗ-304 предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А. УБЗ-304 может работать в сетях как с изолированной, так и глухозаземленной нейтралью. Исполнение прибора – щитовое. УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.  УБЗ-304 обеспечивает защиту электродвигателей при: - некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);  - механических перегрузках (симметричный перегруз по фазным/линейным токам);  - превышении порога током обратной последовательности;  - несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);  - исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;  - затянутом пуске двигателя или блокировке ротора;  - недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);  - замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;  - тепловой перегрузке двигателя;  - перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
