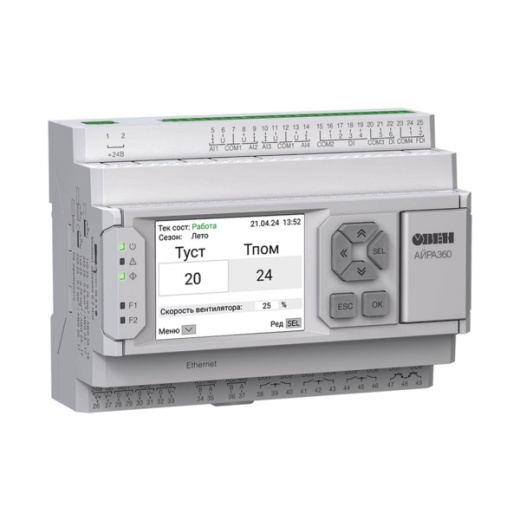

АЙРА360 конфигурируемый контроллер вентиляции

АЙРА360 – современный конфигурируемый контроллер с питанием 24 В для управления приточными и приточно-вытяжными вентиляционными установками любого типа.

Состав вентустановки конфигурируется с помощью пошагового Мастера настройки. Задайте общие параметры: тип вентиляционной системы, контроль фильтра, используемые датчики температуры и др. Выберите элементы установки: нагреватели, охладители, рекуператоры, увлажнители, наличие догрева, рециркуляции, воздушных клапанов и других компонентов. В результате получите готовую конфигурацию с полной спецификацией приборов и распиновкой управляющих сигналов.

Интуитивный интерфейс обеспечивает удобство эксплуатации пользователям любого уровня подготовки. На цветном графическом дисплее 2,4″ отображается состояние системы, управление осуществляется с помощью механических кнопок на корпусе контроллера.

Контроллер АЙРА360 регулирует основные параметры воздушной среды: температуру, влажность и скорость потока воздуха. Он идеально подходит для жилых, коммерческих и промышленных объектов благодаря возможности настройки индивидуальных сценариев эксплуатации по графику.

Технические характеристики и возможности

• Управление всеми элементами вентиляционной установки
• Конфигурирование алгоритма управления за несколько шагов через мастера настройки
• Мониторинг оперативных параметров, состояния системы, аварийных ситуаций
• Поддержка датчиков: термопары, термосопротивления, РТС, NTC, 4…20 мА, 0…10 B, 0…300 кОм
• Поддержка модулей расширения для увеличения функциональности: ПРМ и Мх110
• 8 × DI, 4 × AI, 8 × DO реле, 3 × AO напряжение
• 2 × RS-485 с открытой картой регистра, 1 × Ethernet

 Основные преимущества

• Один контроллер для большинства типовых систем вентиляции

работа с водяными, электрическими и фреоновыми нагревателями и охладителями, а также модулями рекуперации, рециркуляции и увлажнения.

• Без программирования

все функции уже реализованы в прошивке. Пошаговый Мастер настройки и интуитивное меню позволяют ввести установку в эксплуатацию в течение часа.

• Надежность

система самодиагностики: контроль состояния всех подключенных устройств и автоматический переход в безопасный режим при сбоях. Аппаратная часть выполнена в промышленном исполнении и рассчитана на длительную работу в сложных условиях.

• Экономия энергии и защита оборудования

интеллектуальные алгоритмы оптимизируют работу вентиляторов и нагревателей, снижая энергопотребление и продлевая срок службы оборудования. Поддержка управления с помощью частотного преобразователя обеспечивает равномерный износ и плавный запуск вентиляторов.

• Диспетчеризация и удаленный контроль

интерфейсы RS-485 и Ethernet для интеграции в SCADA-системы, OPC-серверы и другие решения диспетчеризации. Благодаря встроенному Ethernet-порту контроллер напрямую подключается к облачному сервису OwenCloud без шлюза и модулей.

• Расширение функционала системы

поддержка модулей расширения для подключения дополнительных входов и выходов. Конфигурация оборудования задается с ПК через Owen Configurator и может быть быстро изменена при модернизации системы.

• Современный интерфейс

цветной графический дисплей 320×240 пикселей с удобным управлением и визуализацией режимов работы. Отображение текущих параметров, аварий и состояния системы в реальном времени.

• Российское производство

разработка и производство полностью локализованы в России. Контроллер совместим с другими устройствами ОВЕН, имеет гарантию 2 года и полную техническую и сервисную поддержку.

Функциональные возможности

• Основные функции

Управление системой вентиляции с погодозависимым регулированием.
Контроль и поддержание температуры воздуха в помещении и в приточном канале.
Поддержание заданной температуры обратной воды при работе с водяным калорифером нагрева.
Автоматическое определение сезона (зима/лето) по температуре наружного воздуха.
Управление всеми элементами системы: вентиляторами, нагревателями (водяными и электрическими), охладителями, заслонками, клапанами.
Контроль исправности подключенного оборудования и переход в аварийный режим при неисправности.

• Вентиляторы

Возможность выбора режима работы: основной, резервный или отключенный.
Автоматическое переключение на резервный вентилятор при отказе основного.
Управление частотным преобразователем вентилятора по сигналу 0…10 В.
Поддержка управления скоростью вентилятора вручную или по расписанию (10–100 % производительности.

• Нагрев и охлаждение

Поддержка работы с водяным и электрическим калориферами.
Регулирование мощности нагрева по ПИ-закону с защитой от частого включения ступеней.
Автоматическая продувка нагревателя при переходе в дежурный режим.
Работа с охладителями (фреоновыми или водяными) в режимах: плавное управление, двухступенчатое, одноступенчатое.

• Рециркуляция и заслонки

Поддержка управления рециркуляцией по датчику температуры помещения или без него.
Гибкая логика работы в зависимости от наружной температуры и уставок притока.
Управление воздушными клапанами (ВК) с автоматическим переключением при аварии вентиляторов.

• Безопасность и диагностика

Система защиты от перегрева, переохлаждения и обрыва датчиков.
Контроль состояния оборудования и сигнализация аварийных ситуаций.
Защита от неправильной конфигурации и некорректных уставок.
Возможность отображения аварийных сообщений на встроенном экране и в интерфейсе конфигуратора.

• Дополнительные возможности

Поддержка подключения модулей расширения ПРМ-1, ПРМ-2, Мх110 для увеличения количества входов и выходов.
Питание 24 В, интерфейсы связи RS-485 (Modbus RTU) и Ethernet (Modbus TCP).
Благодаря наличию Ethernet на борту контроллера, устройство может подключаться напрямую к OwenCloud без необходимости применения дополнительного оборудования.
Встроенный цветной дисплей для настройки и визуализации параметров.
Работа в составе комплексных систем автоматики с другими устройствами ОВЕН.
