Датчики температуры ОВЕН ДТС предназначены для непрерывного измерения температуры в пищевой промышленности (молочной промышленности, мясопереработке, варке и копчении колбасы, CIP-мойках и др.), косметической и фармацевтической промышленности.
Типы исполнения датчиков, назначение и основные характеристики

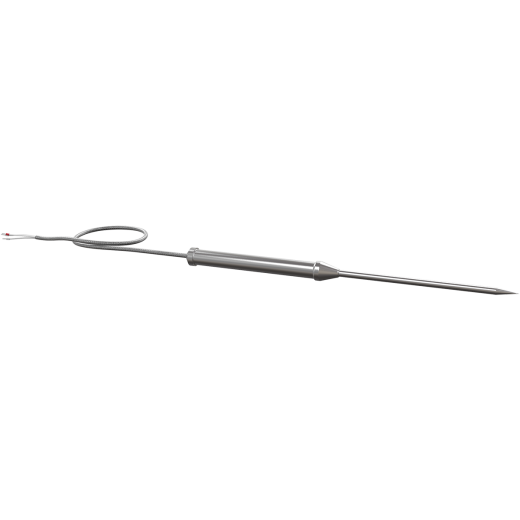

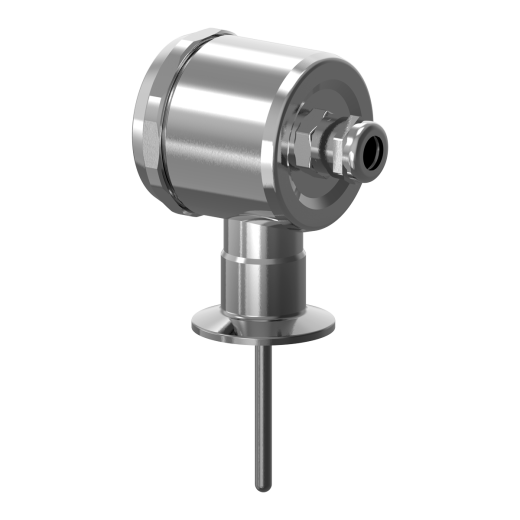

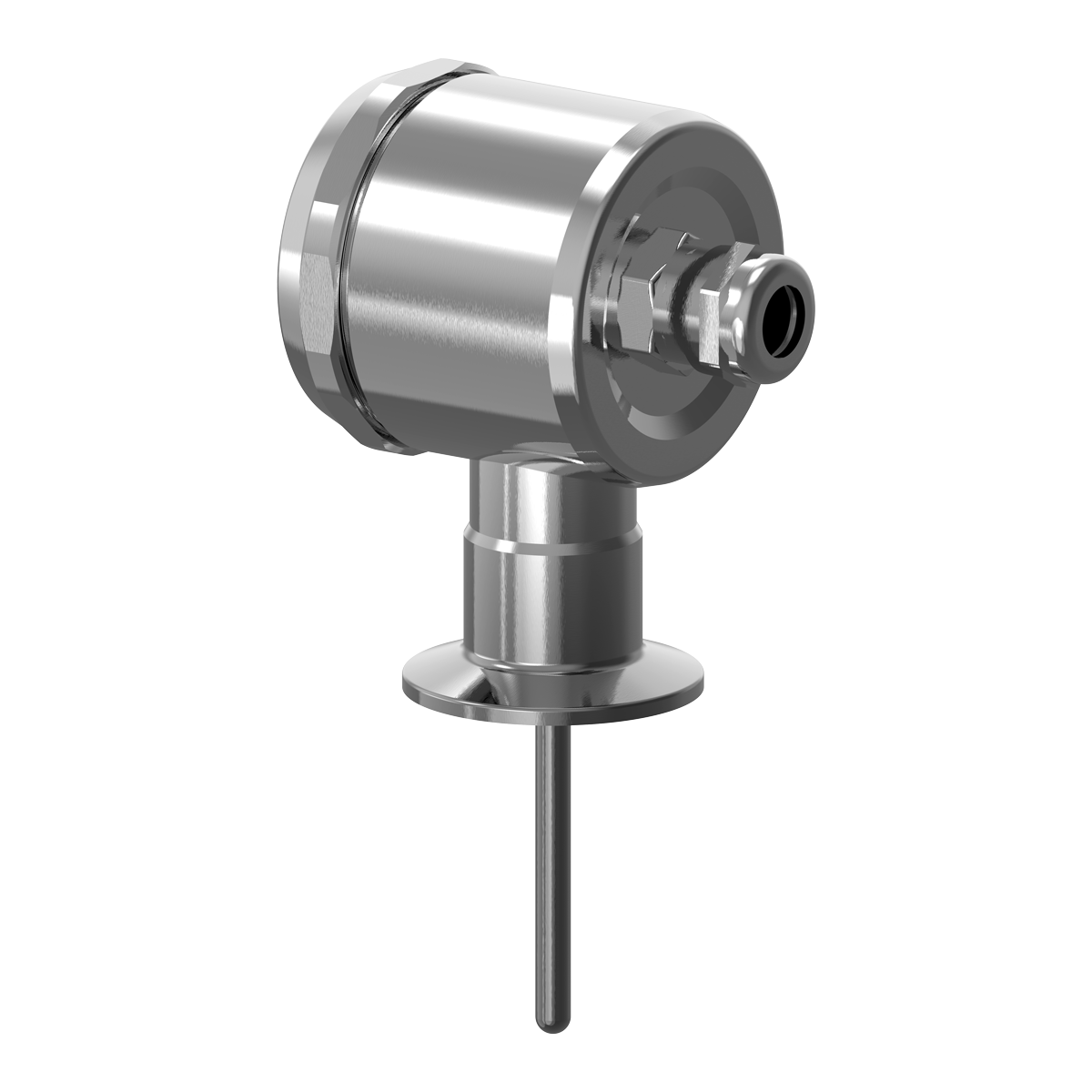

| Гигиеническое исполнение с CLAMP-присоединением к процессу | Игольчатые датчики для измерения температуры внутри продукта |
|
CLAMP DIN 32676 |
|
|
Назначение |
|
|
|
|
Среда измерения |
|
|
Жидкие, вязкие среды |
Твердые среды (продукт) |
|
Отличительные особенности |
|
|
Степень защиты IP67 |
|
|
AISI 316 |
12Х18Н10Т |
|
Датчики температуры для воды и жидкого продукта, для вязких сред: -50…+300 ºС |
|
|
Выходной сигнал |
|
|
|
|
Все технические характеристики см. в руководствах по эксплуатации |
|
Стандартный срок производства – от 5 рабочих дней.
Датчики температуры ОВЕН производятся на собственном заводе в Тульской области. Все датчики ОВЕН, сертифицированные как cредства измерения, проходят первичную поверку, данные о поверке передаются в ФГИС АРШИН специалистами-метрологами. Гарантия на датчики температуры – до 5 лет.
Характеристики:
| Характеристика | Игольчатые датчики температуры | Датчики температуры с CLAMP | |||
| ДТС294, ДТС164, ДТС174, ДТС184 | ДТПХ194 | ДТС205 | ДТС305М | ||
|
НСХ/выходной сигнал |
50М, 100М, 50П, 100П, РТ100, РТ500, РТ1000 |
ТХА (К), ДТК (L) |
РТ100, РТ1000 |
4…20 мА 12…36 В пост. тока |
|
|
Класс допуска/точности |
А, В |
2 |
А |
±0,25; ±0,5 |
|
|
Диапазон измеряемых температур, ºС |
50М, 100М: -50…+150 50П, 100П: · класс А: -100…+250 · класс: В -196…+250 РТ100, РТ500, РТ1000: -60…+250 |
-40…+400 |
-30…+250 |
-50…+300 |
|
|
Температура окружающего воздуха, ºС |
-60…+85 |
в зависимости от типа кабеля |
-40…+85 |
||
|
Условное давлением, МПа |
0,1…6,3 МПа (в зависимости от модели) |
1,6 МПа |
|||
|
Показатель тепловой инерции |
не более 10…30 сек |
||||
|
Количество чувствительных элементов |
1 |
||||
|
Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
- |
3 – трехпроводная, 4 – четырехпроводная |
- |
|
|
Электрическое подключение (к АСУ) |
Кабельный вывод МГТФЭС: -50…+180 ºС |
Кабельный вывод ДКТ: -40…+300 ºС СФКЭ: -60…+250 ºС |
Разъем М12 |
Клеммы встроенного нормирующего преобразователя (коммутационная головка – металл) |
|
|
Длина кабельного вывода |
0,2 м – стандарт, до 20 м – по заказу |
- |
- |
||
|
Присоединение к процессу |
Игольчатый датчик |
Фланцевое присоединение CLAMP DIN 32676 размер 50,5 мм: DN 25; 32; 40 размер 64 мм: DN 50 |
|||
|
Материал защитной арматуры |
Сталь 12Х18Н10Т |
AISI 316 |
|||
|
Степень защиты |
IP67 |
IP54 |
IP67 |
||
|
Средний срок службы |
не менее 10 лет |
не менее 4 лет |
не менее 10 лет |
||
Конструктивное исполнение разъема и коммутационной головки
|

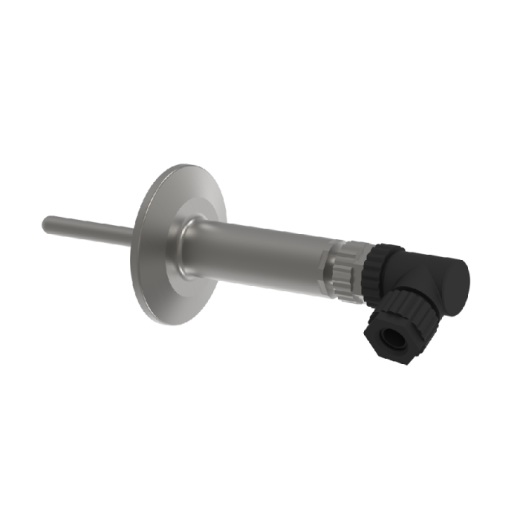

ДТС205 |

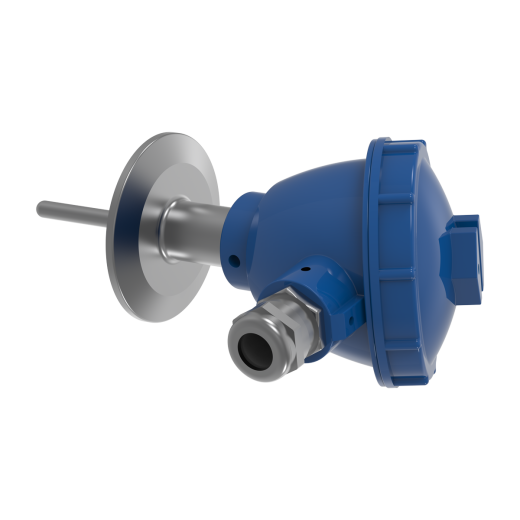

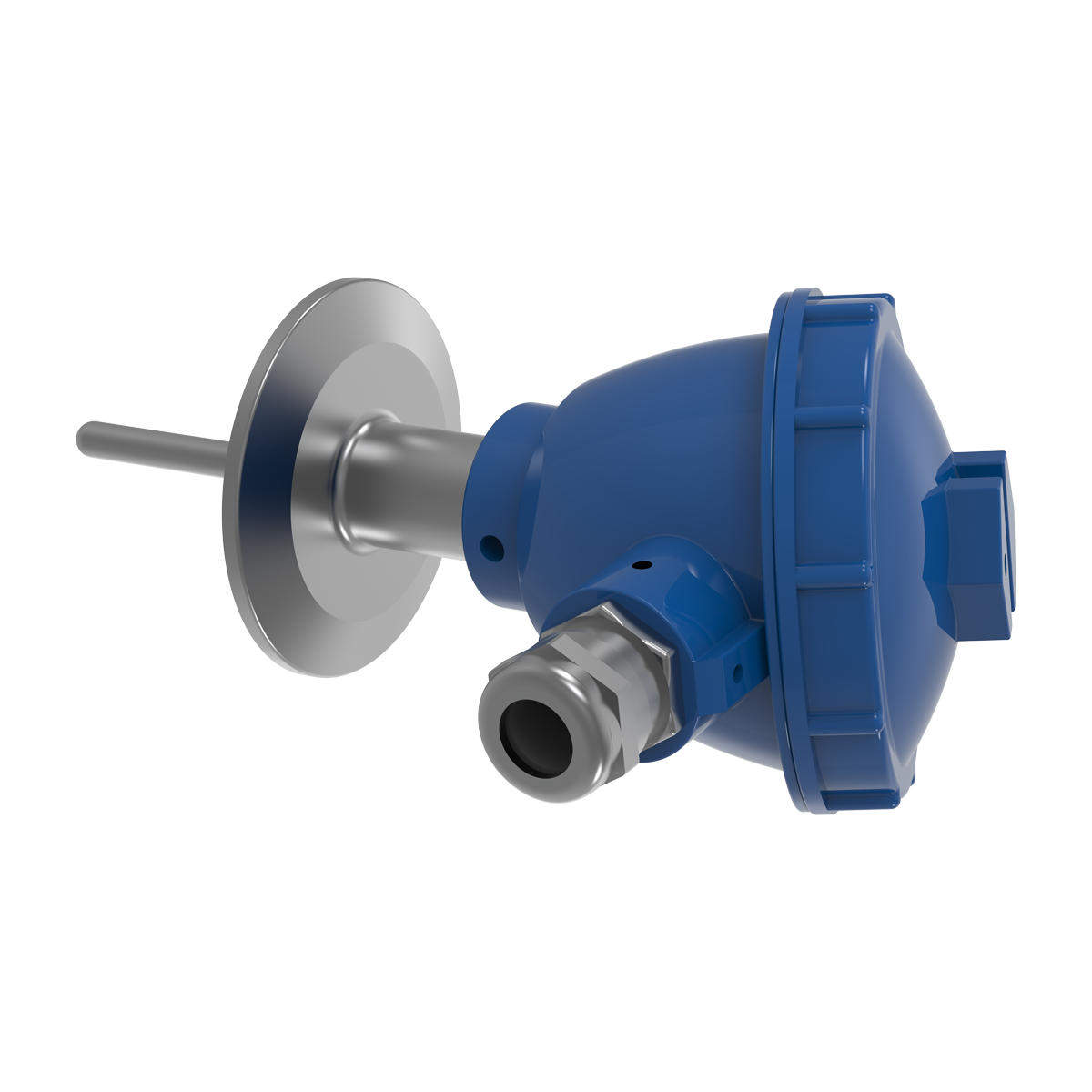

ДТС305М |
ДТС415М |
|
|
|
|
|
Кабельный ввод, Разъем М12 ¾ pin |
Кабельный ввод М20×1,5 |
Кабельный ввод М20×1,5 |
|
Диаметр подключаемого кабеля до 7 мм |
Диаметр подключаемого кабеля до 12 мм |
Диаметр подключаемого кабеля до 12 мм |
Конструктивные исполнения датчиков
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L, мм |
|
|
ДТС294 |
D=3 мм |
сталь12Х18Н10Т |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|
ДТС164 |
D=4 мм, D1=10 мм |
||
|
ДТС174 |
D=5 мм, D1=10 мм |
|||
|
ДТС184 |
D=6 мм, D1=10 мм |
|||
|
ДТП194 |
D=5 мм, D1=10 мм |
|||
|
DIN 32676 |
ДТС205 |
D=6 мм Диаметр CLAMP А = 50,5 мм (для DN 25; 32; 40) А = 64 мм (для DN 50) |
AISI 316 |
40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630 |
|
DIN 32676 |
ДТС305М |
|||
|
|
ДТС415М |
AISI 304 |
Примечание:
- Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим;
- для 100П, 100М, РТ100 – не более 320 мм;
- для РТ500 – не более 1600 мм;
- для РТ1000 – не более 3200 мм.
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Датчики модели ДТС294 и ДТС164 изготавливаются только с сенсорами РТ100.
- Датчики модели ДТС294 изготавливаются только по 2-проводной или 3-проводной схеме внутренних соединений проводников.
- Датчики модели ДТС205 изготавливаются только с сенсорами РТ100, РТ1000 и только по 3-проводной или 4-проводной схеме внутренних соединений проводников.
- ДТС305М, ДТС415М изготавливается только с сенсором РТ100 с металлической коммутационной головкой и диапазонами преобразования 3, 5, 12, 73.
