Защитные РТС-термисторы ОВЕН (серия ДРТС) предназначены для встроенной температурной защиты обмоток статора электродвигателей и трансформаторов от перегрева. Датчики устанавливаются непосредственно в обмотку и работают совместно с внешними устройствами защитного отключения. Сопротивление термистора резко возрастает при достижении температуры срабатывания, а устройство защиты отключает питание и предотвращает выход из строя ключевых блоков системы.
Основная область применения датчиков — построение систем защиты и автоматического управления электродвигателями: в жилищно-коммунальном хозяйстве, агропромышленном комплексе, на транспорте и в технологических процессах различных отраслей промышленности.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Защитные РТС-термисторы ОВЕН (серия ДРТС) предназначены для встроенной температурной защиты обмоток статора электродвигателей и трансформаторов от перегрева. Датчики устанавливаются непосредственно в обмотку и работают совместно с внешними устройствами защитного отключения. Сопротивление термистора резко возрастает при достижении температуры срабатывания, а устройство защиты отключает питание и предотвращает выход из строя ключевых блоков системы.
Основная область применения датчиков — построение систем защиты и автоматического управления электродвигателями: в жилищно-коммунальном хозяйстве, агропромышленном комплексе, на транспорте и в технологических процессах различных отраслей промышленности.
Выпускаются в трех модификациях:

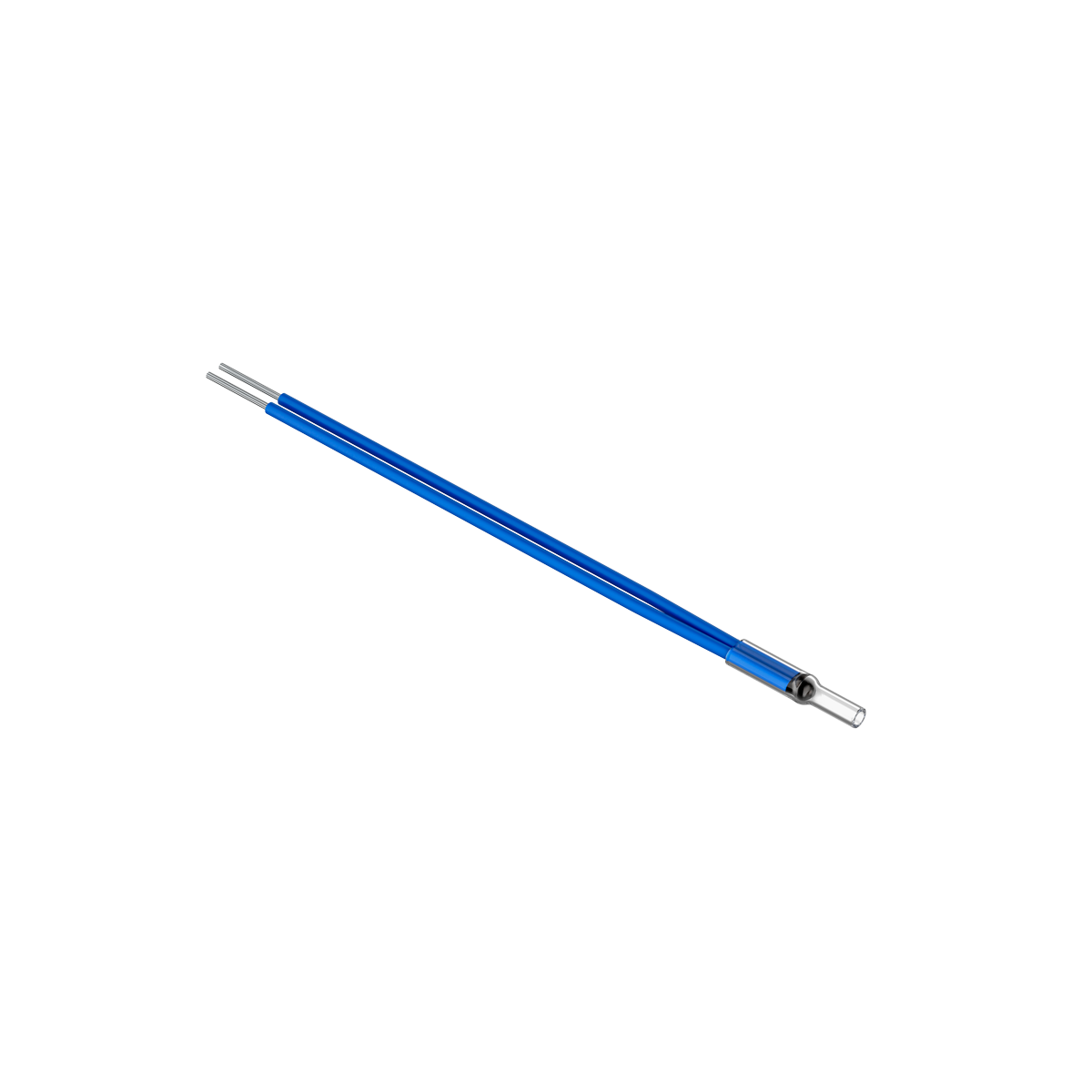

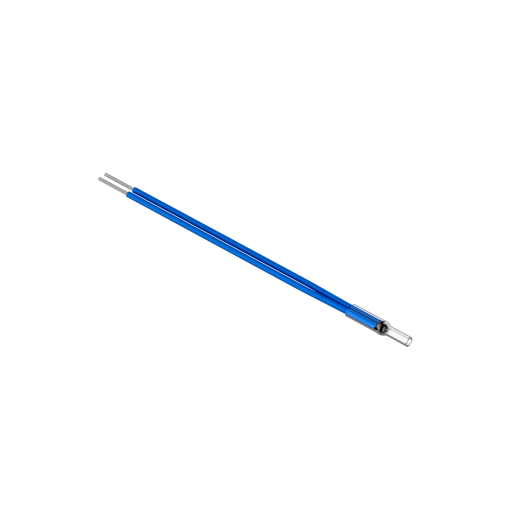

- ДРТС с одним измерительным узлом

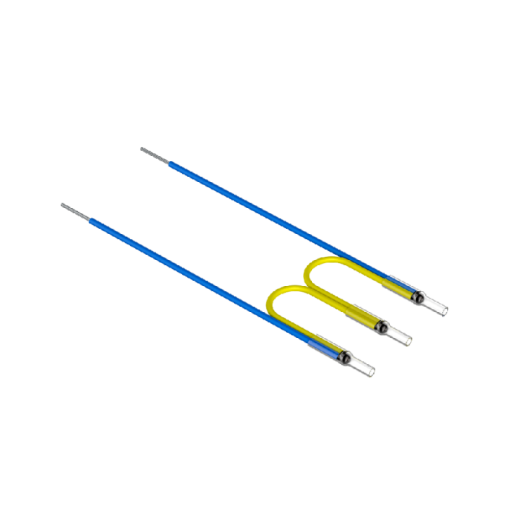

- 3ДРТС с тремя последовательно соединенными узлами
- 6ДРТС с шестью последовательно соединенными узлами
Конструкция бескорпусная, в защитной изоляции, что обеспечивает компактность и удобство интеграции.
Принцип работы датчика основан на свойстве PTC-термистора (терморезистора с положительным температурным коэффициентом) резко увеличивать сопротивление при достижении классификационной температуры.
Преимущества
Удобный монтаж
Датчики имеют длину кабельного вывода 500 мм и предназначены для встраивания в обмотки трансформаторов и электродвигателей
Гарантия качества
Средний срок службы датчиков – не менее 6 лет. Произведено в России, гарантия – 2 года.
Быстрая реакция
Показатель термической реакции не более 10 с, постоянная времени в режиме нагрева не более 5 с, что позволяет оперативно реагировать на перегрев.
Универсальность
Широкий диапазон классификационных температур (от 90 до 160 °С) делает их универсальными для различных применений. Цветовая маркировка выводов упрощает идентификацию уставки температуры.
Характеристики:
|
Наименование характеристики |
Значение |
||
|
ДРТС |
3ДРТС |
6ДРТС |
|
|
Температура уставки |
90, 100, 110, 120, 130, 140, 150, 160 °С |
||
|
Длина кабельного вывода |
500 мм |
||
|
Длина провода между измерительными узлами |
- |
300 мм |
|
|
Относительная влажность |
От 30 до 98 % без конденсации влаги |
||
|
Атмосферное давление |
От 84,0 до 106,7 кПа |
||
|
Показатель термической реакции, не более |
10 с |
||
|
Степень защиты |
не ниже IP40 |
||
|
Схема соединения |
2-проводная |
||
|
Сопротивление изоляции при температуре (25±10) °С, при 100 В, не менее |
100 МОм |
||
|
Сопротивление изоляции при температуре от +100 до +250 °С, при 100 В, не менее |
20 МОм |
||
|
Средняя наработка на отказ, не менее |
50000 ч |
||
|
Конструктивные особенности |
Бескорпусной, в защитной изоляции |
||
|
Тип подключения к линии связи |
Провод с фторопластовой изоляцией |
||
|
Средний срок службы, не менее |
6 лет |
||
