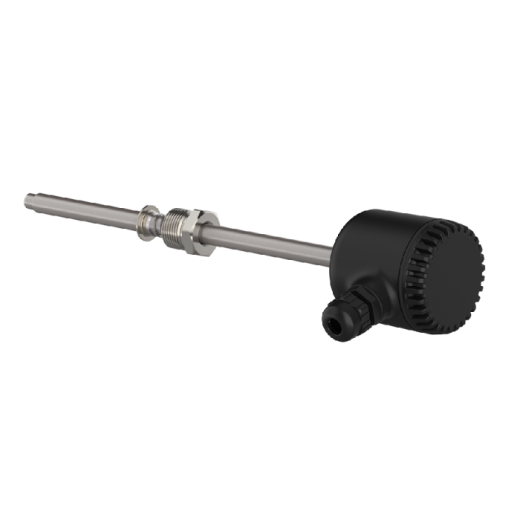

Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Включены в реестр Минпромторг, реестровая запись 10697864 до 18.09.2030
Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.
Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Преимущества датчиков температуры ОВЕН с RS-485
- Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи
- Увеличивают длину линии связи до 1200 метров.
Конструктивные исполнения
|
Конструктивное исполнение |
Модель (см. обозначение при заказе) |
Параметры |
Материал защитной арматуры (диапазон измерения температур) |
Длина монтажной части L*, мм |
|
015 |
D=8 мм |
ДТПL |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
025 |
D=10 мм |
ДТПL |
||
Подвижный штуцер |
035 |
D=8 мм, M=20×1,5 мм, S=22 мм |
ДТПL |
|
|
045 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL |
||
Подвижный штуцер |
055 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
065 |
D=8 мм, M=20×1,5 мм, S=27 мм |
ДТПL |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
075 |
D=10 мм, M=20×1,5 мм, S=27 мм |
ДТПL |
||
|
085 |
D=10 мм, M=27×2 мм, S=32 мм |
ДТПL |
||
Подвижный штуцер |
095 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL |
|
|
105 |
D=8 мм, M=20×1,5 мм, S=27 мм |
ДТПL |
|
Подвижный штуцер |
185 |
D=10 мм, M=22×1,5 мм, S=27 мм |
ДТПL |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
195 |
D=10 мм, M=27×2 мм, S=27 мм |
ДТПL |
||
|
Подвижный штуцер |
205 |
D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм |
ДТПL |
|
|
215 |
D=10 мм, M=27×2 мм, S=32 мм, R=12 мм |
ДТПL |
||
Подвижный штуцер |
265 |
D=6 мм, M=22×1,5 мм, S=27 мм |
ДТПL |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
|
275 |
D=3 мм D=4,5 мм |
ДТПL
ДТПK
сталь AISI 310 (-40…+900 °С),
сталь AISI 316 (-40…+900 °С),
ДТПN |
60...3000 кратно 10 |
Подвижный штуцер |
285 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
||
Подвижный штуцер |
295 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
||
|
365 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Конструктивное исполнение коммутационной головки для ДТПхх5.RS
|
Конструктивное исполнение головки |
Под НПЦ-1 |
|
|
Материал головки |
Пластмассовая |
Металлическая |
|
Чертеж |
|
|
Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
Характеристики:
Метрологические характеристики термопар с RS-485 ДТП-RS
| Датчик | Максимальный диапазон измерений, °С* | Приделы допускаемой основной приведенной погрешности, % |
| ДТПL | -40...+600 |
± 1,0 |
| ДТПK | -40...+900 | |
| ДТПN | -40...+1250 | |
|
* В зависимости от исполнения. |
||
|
Наименование |
Значение |
|
Характеристики питания |
|
|
Номинальное значение напряжения питания (постоянного тока) |
24 В |
|
Диапазон допустимых напряжений питания (постоянного тока) |
10...42 В |
|
Защита от смены полярности напряжения питания |
есть |
|
Гальваническое разделение цепи питания от цепи ЧЭ |
Нет |
|
Гальваническое разделение цепи питания от цепи интерфейса RS-485 |
есть, до 500 В |
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
10 мин |
|
Интерфейс связи RS-485 |
|
|
Скорости обмена |
9600, 14400, 19200, 38400, 57600, 115200 бит/с |
|
Протокол связи |
Modbus RTU |
|
Режим работы в сети |
Slave |
|
Входное сопротивление |
96 кОм (1/8 от стандартной нагрузки) |
|
Характеристики конструкции |
|
| Показатель тепловой инерции, не более | 20...40 с |
|
Номинальное давление (не более) защитной арматуры с диаметром погружной части: |
|
|
- до 6 мм |
0,4 МПа |
| - от 8 до 12 мм | 0,6 МПа |
| - 12 мм и более | 10,0 МПа |
|
Степень защиты (по ГОСТ 14254): |
|
| – корпус с пластмассовой коммутационной головкой; | IP 54 |
| – корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
|
Кабельный ввод (максимальный диаметр подключаемого кабеля): |
|
|
- для пластмассовой коммутационной головки |
М16×1,5 (ø10 мм); |
| - для металлической коммутационной головки | М20×1,5 (ø10 мм) |
|
Характеристики надежности |
|
|
Средняя наработка на отказ, не менее |
50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Время непрерывной работы | круглосуточно |
