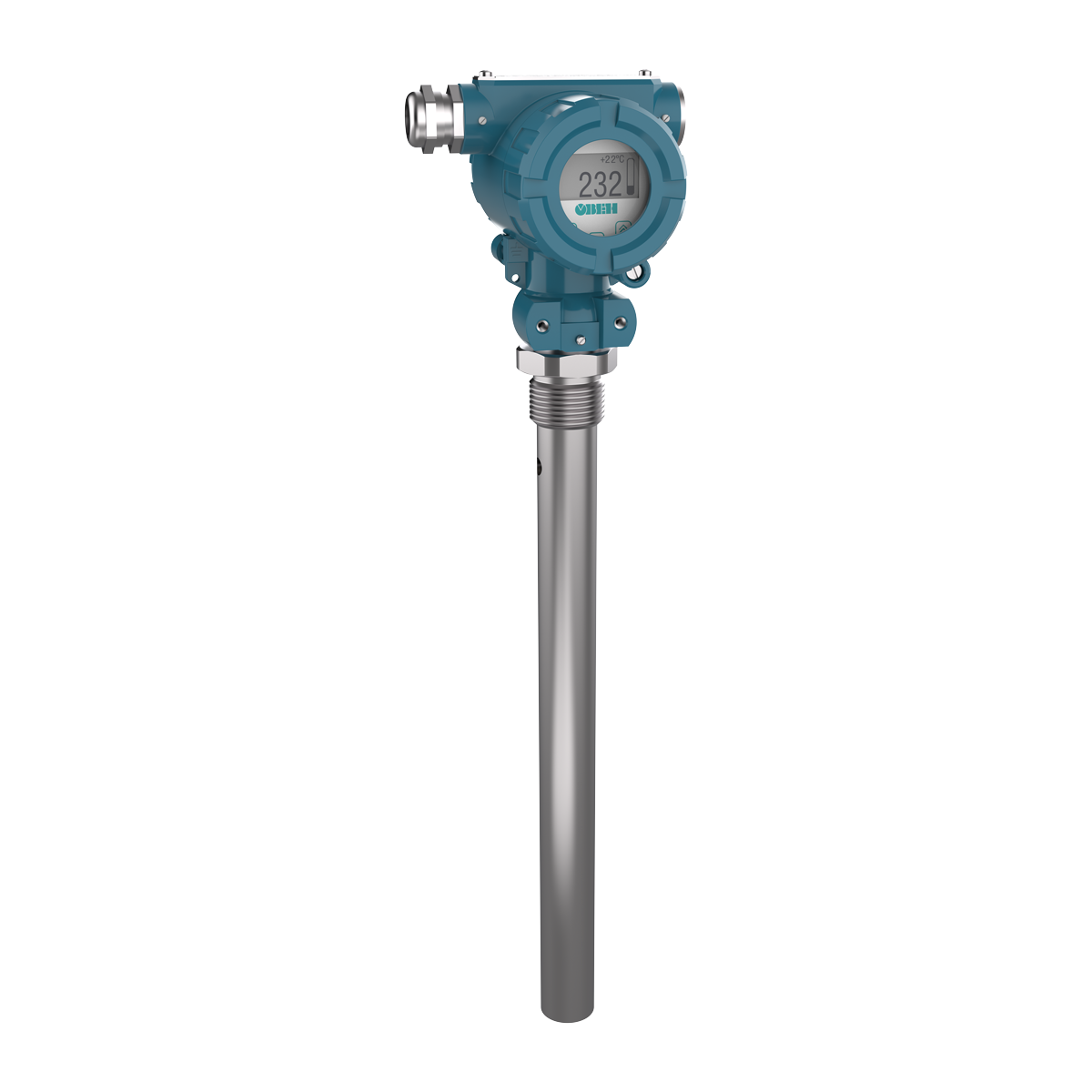

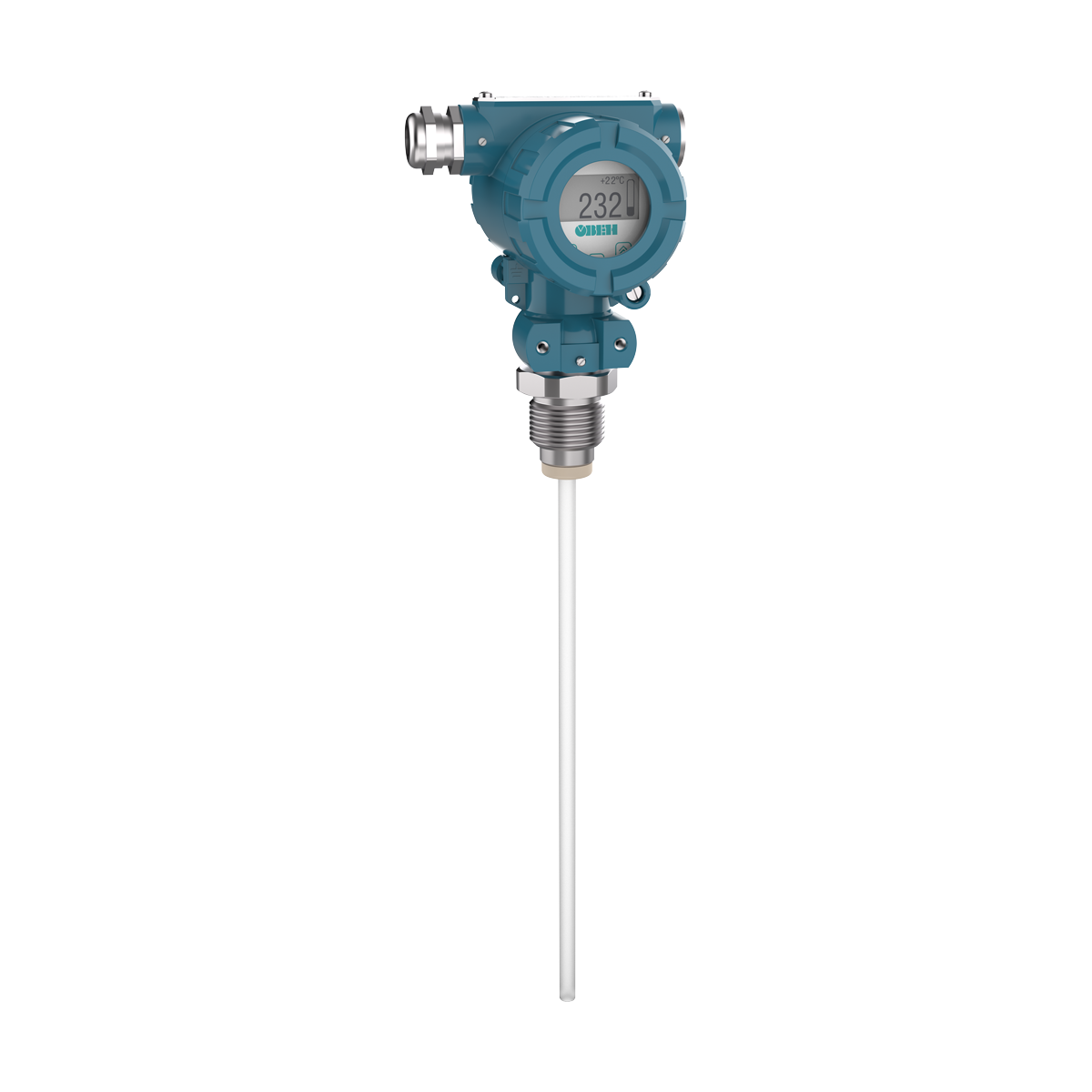

Емкостной уровнемер для работы в тяжелых условиях ОВЕН ДУ31 предназначен для непрерывного измерения уровня жидкости и сыпучих материалов и преобразования в унифицированный аналоговый выходной сигнал 4…20 мА и цифровой сигнал RS-485.
Высокоточный емкостной уровнемер применяется на объектах водоснабжения, пищевого производства, сельского хозяйства, водоотведения: в емкостях, резервуарах с жидкостью и сыпучими продуктами, неагрессивными к материалам датчика.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Емкостной уровнемер для работы в тяжелых условиях ОВЕН ДУ31 предназначен для непрерывного измерения уровня жидкости и сыпучих материалов и преобразования в унифицированный аналоговый выходной сигнал 4…20 мА и цифровой сигнал RS-485.
Высокоточный емкостной уровнемер применяется на объектах водоснабжения, пищевого производства, сельского хозяйства, водоотведения: в емкостях, резервуарах с жидкостью и сыпучими продуктами, неагрессивными к материалам датчика.
Преимущества
Характеристики:
Технические характеристики
|
Параметр |
Значение |
|
Питание |
|
|
Диапазон напряжения питания постоянного тока |
от 12 до 36 В |
|
Номинальное напряжение питания постоянного тока |
24 В |
|
Потребляемая мощность, не более |
1,5 Вт |
|
Потребляемый ток, не более |
120 мА |
|
Защита от подачи напряжения питания обратной полярности |
Есть |
|
Гальваническая развязка |
|
|
Прогрев, не менее |
30 с |
|
Канал измерения уровня |
|
|
Нижний предел измерений уровня |
0 мм |
|
Верхний предел измерений уровня (конкретное значение диапазона измерений уровня указывается в паспорте на преобразователь) |
от 300 до 2500 мм |
|
Пределы допускаемой приведённой (к диапазону измерений) основной погрешности измерений уровня* |
±0,5 % |
|
Период измерения уровня, не более |
1 с |
|
Аналоговый выход |
|
|
Количество выходов унифицированных аналоговых сигналов |
1 (активный, с питанием от цепи питания преобразователя) |
|
Диапазоны выходных сигналов тока |
от 0 до 20 мА от 4 до 20 мА |
|
Пределы допускаемой приведённой (к диапазону измерений уровня) основной погрешности преобразований значений уровня: |
|
|
- в выходной цифровой сигнал RS-485 |
±0,5 % |
|
- в выходной сигнал силы постоянного тока |
±0,75 % |
|
Сопротивление нагрузки, не более |
800 Ом |
|
Время установления выходного сигнала после изменения входного сигнала, не более |
1 с |
|
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности при изменении температуры окружающей среды от нормальных условий (от плюс 15 °С до плюс 25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, доля от предела допускаемой основной погрешности |
|
|
- измерений (ЖКИ) |
1,0 |
|
- преобразований в цифровой выходной сигнал RS-485 |
1,0 |
|
- преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока |
0,75 |
|
RS-485 |
|
|
Скорость обмена данными |
300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400 бит/с |
|
Максимальная длина линии связи |
1200 м |
|
Протокол обмена |
Modbus RTU (Slave) |
|
Время установления выходного сигнала после изменения входного сигнала, не более |
100 мс |
|
Корпус |
|
|
Расположение оси крепежного отверстия преобразователя в резервуаре |
Вертикально |
|
Штуцер подсоединения к измеряемой среде |
G1 |
|
Размер резьбы для установки кабельного ввода |
M20×1,5-6Н |
|
Степень защиты по ГОСТ 14254-2015: |
|
|
- корпус |
IP65 |
|
- погружная часть |
IP69 |
|
Масса в упаковке (зависит от модификации), не более |
8,5 кг |
|
Общее |
|
|
Средний срок службы |
10 лет |
|
Средняя наработка на отказ |
50000 часов |
|
* Для результатов измерений, отображаемых на ЖКИ. |
|
Условия эксплуатации
Преобразователь предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха: от минус 40 до +85 °С;
- верхний предел относительной влажности воздуха – не более 95 % при +35 °С и более низких температурах без конденсации влаги;
- атмосферное давление – от 84 до 106,7 кПа;
- высота над уровнем моря – до 1000 м.
По устойчивости к воздействию вибрации преобразователь соответствует группе исполнения N2 по ГОСТ Р 52931-2008.
По уровню излучения радиопомех преобразователь соответствует нормам, приведенным в ГОСТ Р 51318.11-2006 для оборудования класса А.
