Включены в реестр Минпромторг для ИСКРА-Х.03, реестровая запись 10722707
Включены в реестр Минпромторг для ИСКРА-СКх.03, реестровая запись 10722708
Барьер искрозащиты ОВЕН ИСКРА предназначен для защиты электрической цепи датчика путем ограничения напряжения и тока в ней до искробезопасных значений.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Барьер искрозащиты ОВЕН ИСКРА предназначен для защиты электрической цепи датчика путем ограничения напряжения и тока в ней до искробезопасных значений.
ИСКРА устанавливается в электрическую цепь, которая связывает датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне.
В соответствии с ГОСТ Р 31610.11-2014 барьер ИСКРА имеет маркировку взрывозащищенности [Ex ia Ga] IIС и реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC.
Барьер искрозащиты используется для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.
Мы также выпускаем активные барьеры искрозащиты НПТ-1К.Ех.
Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Функциональные возможности
- Ограничивает напряжение и ток в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
- Имеет искробезопасные цепи уровня «ia» – особовзрывозащищенный.
- Применяется в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC).
- Высокая надежность взрывозащиты обеспечена схемным решением:
- троирование полупроводниковых элементов, ограничивающих напряжение;
- двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.
Барьеры ИСКРА выпускаются в шести модификациях для различных типов датчиков
- ИСКРА-АТ.03 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
- широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
- выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
- не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
- ИСКРА-ТП.03 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:
- возможность работы с источниками напряжения до 6 В.

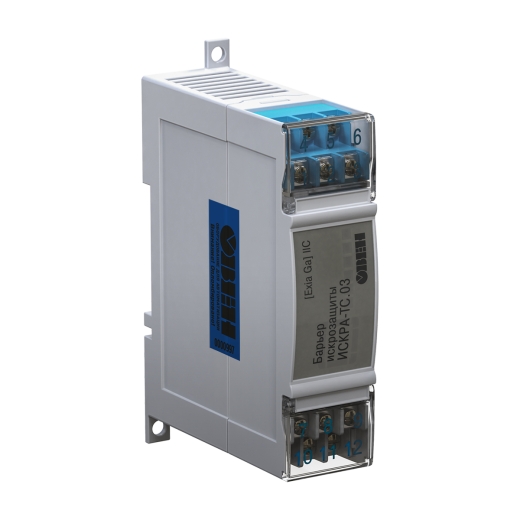

- ИСКРА-ТС.03 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:
- низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
- малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».
- ИСКРА-СК1.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех.
- ИСКРА-СК2.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех.

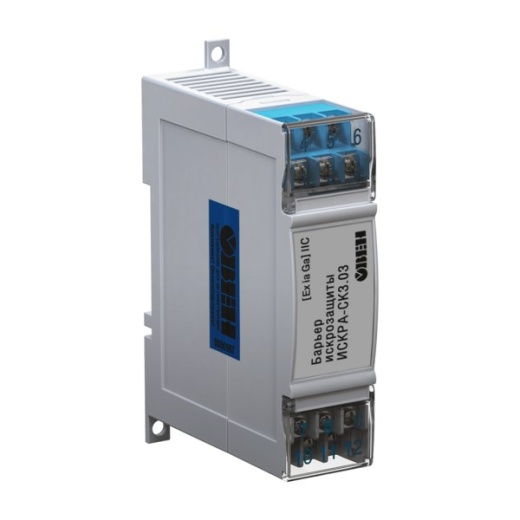

- ИСКРА-СК3.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-3.3-Ех.
Характеристики:
|
Наименование |
Значение |
|
Тип корпуса |
Для крепления на DIN-рейку 35 мм |
|
Степень защиты корпуса |
IP20 |
|
Габаритные размеры |
(27×110×75)±1мм |
|
Масса прибора в упаковке, не более |
0,3 кг |
Для ИСКРА-АТ.03, ИСКРА-ТП.03, ИСКРА-ТС.03
|
Наименование |
Значение |
|
Ток утечки (рабочее напряжение) |
|
|
ИСКРА-АТ.03 |
10 мкА (22,8 В) |
|
ИСКРА-ТП.03 |
1 мкА (1 В) |
|
ИСКРА-ТС.03 |
1 мкА (3 В) |
|
Рабочий ток, не более |
40 мА |
|
Средний срок службы, не менее |
8 лет |
Для ИСКРА-СКх.03
|
Наименование |
Значение |
|
Потребляемая мощность |
|
|
ИСКРА-СК1.03 |
0,1 Вт |
|
ИСКРА-СК2.03 |
0,2 Вт |
|
ИСКРА-СК3.03 |
0,3 Вт |
|
Диапазон напряжения питания |
=18…26 В |
|
Максимальная частота входного сигнала |
200 Гц |
|
Максимальное сопротивление датчика типа «сухой контакт» |
100 Ом |
|
Максимальное сопротивление выходного ключа в открытом состоянии |
20 Ом |
|
Максимальное рабочее напряжение ключа |
30 В |
|
Максимальный выходной ток ключа |
20 мА |
|
Средний срок службы, не менее |
10 лет |
Выходные искробезопасные параметры
|
Параметры |
ИСКРА-АТ.03 |
ИСКРА-ТП.03 |
ИСКРА-ТС.03 |
ИСКРА-СКх.03 |
|
Максимальное выходное напряжение Uо |
28,4 В |
7,2 В |
13,7В |
32 В |
|
Максимальный выходной ток Iо |
70 мА |
117 мА |
247 мА |
18,2 мА |
|
Максимальная внешняя емкость Со |
79 нФ |
13,5 мкФ |
0,79 мкФ |
0,056 мкФ |
|
Максимальная внешняя индуктивность Lо |
8 мГн |
3,5 мГн |
0,5 мГн |
50 мГн |
Условия эксплуатации
|
Температура окружающего воздуха |
-40…+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) |
не более 80 % |
