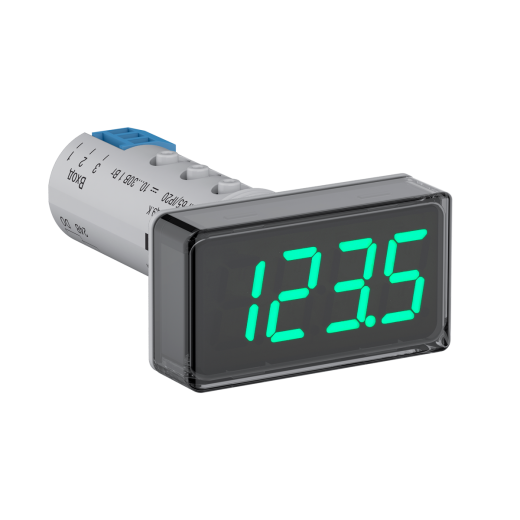

Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.
Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода.+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.
Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.
При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

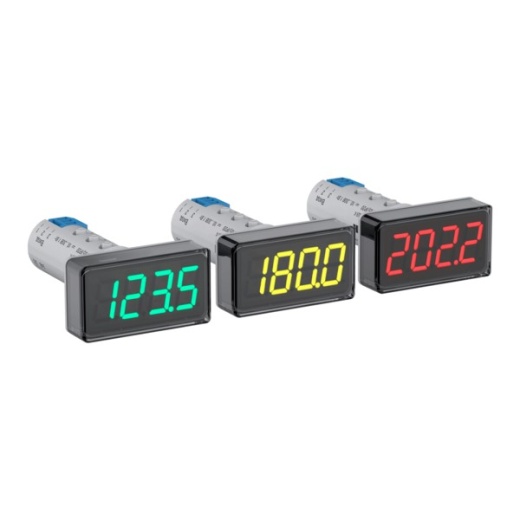

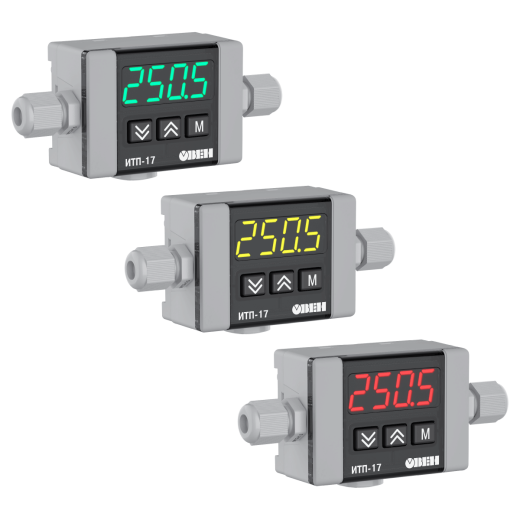

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.
Преимущества
- Совместимость с любыми датчиками
- Поддерживает 42 типа сигналов: ТС, ТП, U, I
- Компактный монтаж в щит
- В отверстие светосигнальной арматуры 22 мм
- Трехцветная индикация
- Построение до пяти цветоразделенных зон
- Две функции дискретного выхода
- Регулирование параметров или аварийная сигнализация
- Устройство имеет сертификат средства измерения и выпускается с первичной поверкой
Возможности
- Индикация измеренного значения на трёхцветном цифровом дисплее
- Выход 200 мА, 42 В для сигнализации или управления
- Настройка динамической цветовой индикации по заданным порогам
- Режим статического отображения параметра: зелёный, жёлтый или красный цвет
- Индикация аварии при неисправности датчика

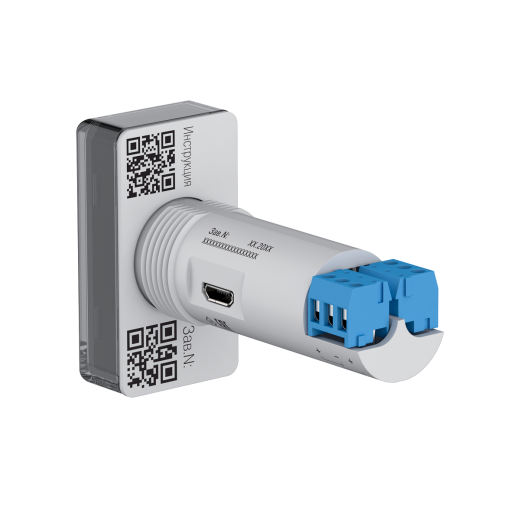

- Подключение через micro USB для настройки в Owen Configurator
- Монтаж щитового прибора с помощью съемных винтовых клемм
Основные технические характеристики
- Входы и выходы
- 1 × AI
- 1 × DO транзисторный ключ 200 мА 42 В
- Интерфейсы
- 1 × micro USB
- 2 типа корпусов
- щитовой 48×26×72мм
- настенный 71×51×30 мм
- Питание
- =24 В
Характеристики:
Технические характеристики
|
Общие сведения |
|
|
Напряжение питания |
10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
|
Корпус Щ9 |
48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм |
|
Корпус Н3 |
71×51×30 мм IP65 |
|
Цвет индикации |
зеленый, желтый, красный |
|
Индикатор |
4-разрядный с высотой цифр 14 мм |
|
Входы |
|
|
Количество |
1 × AI |
|
Время опроса входа, не более |
1 с |
|
Подключаемые сигналы |
Ток: 0...5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК |
|
Входное сопротивление при измерении напряжения, не более |
100 кОм |
|
Пределы допускаемой основной приведенной погрешности измерений, не более: |
±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры |
|
Выходы |
|
|
Количество |
1 × DO, выход К |
|
Тип выхода |
|
|
К |
Транзисторный ключ n-p-n: 200 мА, 42 В |
|
Эксплуатация |
|
|
Рабочая температура |
-40…+60 ⁰С |
|
Средняя наработка на отказ |
100 000 ч |
|
Средний срок службы |
12 лет |
|
Гарантия |
2 года |
|
Устойчивость к механическим воздействиям |
Соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
|
Устойчивость к электромагнитным воздействиям |
Соответствует ГОСТ 30804.6.1-2013 |
Характеристики измерительных датчиков
Термопреобразователи сопротивления по ГОСТ 6651-2009
|
Обозначение сигнала |
Описание сигнала |
Диапазон измерения, °С |
|
C 50 |
ТСМ (Cu50) W100="1.426 |
-50…+200 |
|
50 C |
ТСМ (50М) W100="1.428 |
-180…+200 |
|
P 50 |
ТСП (Pt50) W100="1.385 |
-200…+850 |
|
50P |
ТСП (50П) W100="1.391" |
-200…+850 |
|
C100 |
ТСМ (Cu100) W100="1.426 |
-50…+200 |
|
100C |
ТСМ (100М) W100="1.428 |
-180…+200 |
|
P 100 |
ТСП (Pt100) W100="1.385 |
-200…+850 |
|
100P |
ТСП (100П) W100="1.391" |
-200…+850 |
|
100n |
ТСН (100Н) W100="1.617 |
-60…+180 |
|
C500 |
ТСМ (Cu500) W100="1.426 |
-50…+200 |
|
500C |
ТСМ (500М) W100="1.428 |
-180…+200 |
|
P500 |
ТСП (Pt500) W100="1.385 |
-200…+850 |
|
500P |
ТСП (500П) W100="1.391" |
-200…+850 |
|
500n |
ТСН (500Н) W100="1.617 |
-60…+180 |
|
C 1.0 |
ТСМ (Cu1000) W100="1.426 |
-50…+200 |
|
1.0 C |
ТСМ (1000М) W100="1.428 |
-180…+200 |
|
P 1.0 |
ТСП (Pt1000) W100="1.385 |
-200…+850 |
|
1.0 P |
ТСП (1000П) W100="1.391" |
-200…+850 |
|
1.0 n |
ТСН (1000Н) W100="1.617 |
-60…+180 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
|
Обозначение сигнала |
Описание сигнала |
Диапазон измерения, °С |
|
tC.L |
термопара ТХК (L) |
-200…+800 |
|
tC.J |
термопара ТЖК (J) |
0…+900 |
|
tC.n |
термопара ТНН (N) |
-200…+1300 |
|
tC.HA |
термопара ТХА (K) |
-200…+1300 |
|
tC.S |
термопара ТПП (S) |
0…+1600 |
|
tC.r |
термопара ТПП (R) |
0…+1600 |
|
tC.b |
термопара ТПР (В) |
+600…+1800 |
|
tC.A1 |
термопара ТВР (А-1) |
+1000…+2500 |
|
tC.A2 |
термопара ТВР (А-2) |
+1000…+1800 |
|
tC.A3 |
термопара ТВР (А-3) |
+1000…+1800 |
|
tC.t |
термопара ТМК (Т) |
-200…+400 |
Термоэлектрические преобразователи по DIN 43710
|
Обозначение сигнала |
Описание сигнала |
Диапазон измерения, °С |
|
tC.dL |
Typ.L |
-200…+900 |
Сила постоянного тока
|
Обозначение сигнала |
Описание сигнала |
Диапазон измерения, % |
|
I 0.5 |
0…5 мА |
0…100 |
|
I0.20 |
0…20 мА |
0…100 |
|
I4.20 |
4…20 мА |
0…100 |
Напряжение постоянного тока
|
Обозначение сигнала |
Описание сигнала |
Диапазон измерения, % |
|
u-5.5 |
-50…+50 мВ |
0…100 |
|
u 0.1 |
0…1 В |
0…100 |
|
u 0.10 |
0…10 В |
0…100 |
|
u 2.10 |
2…10 В |
0…100 |
Пирометры суммарного излучения по ГОСТ 10627-71
|
Обозначение сигнала |
Описание сигнала |
Диапазон измерения, °С |
|
P Ir.1 |
РК-15 |
400…1500 |
|
P Ir.2 |
РК-20 |
600…2000 |
|
P Ir.3 |
РС-20 |
900…2000 |
|
P Ir.4 |
РС-25 |
1200…2500 |
