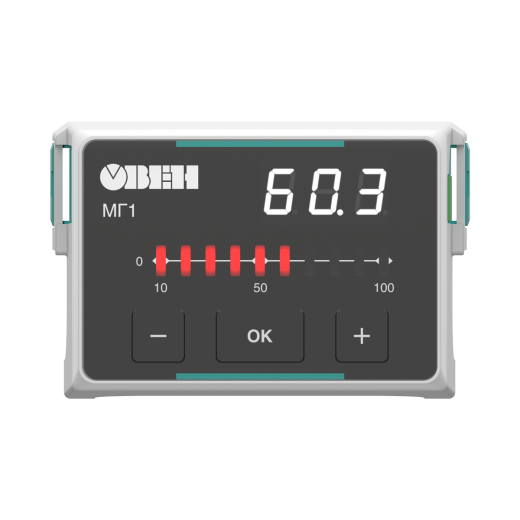

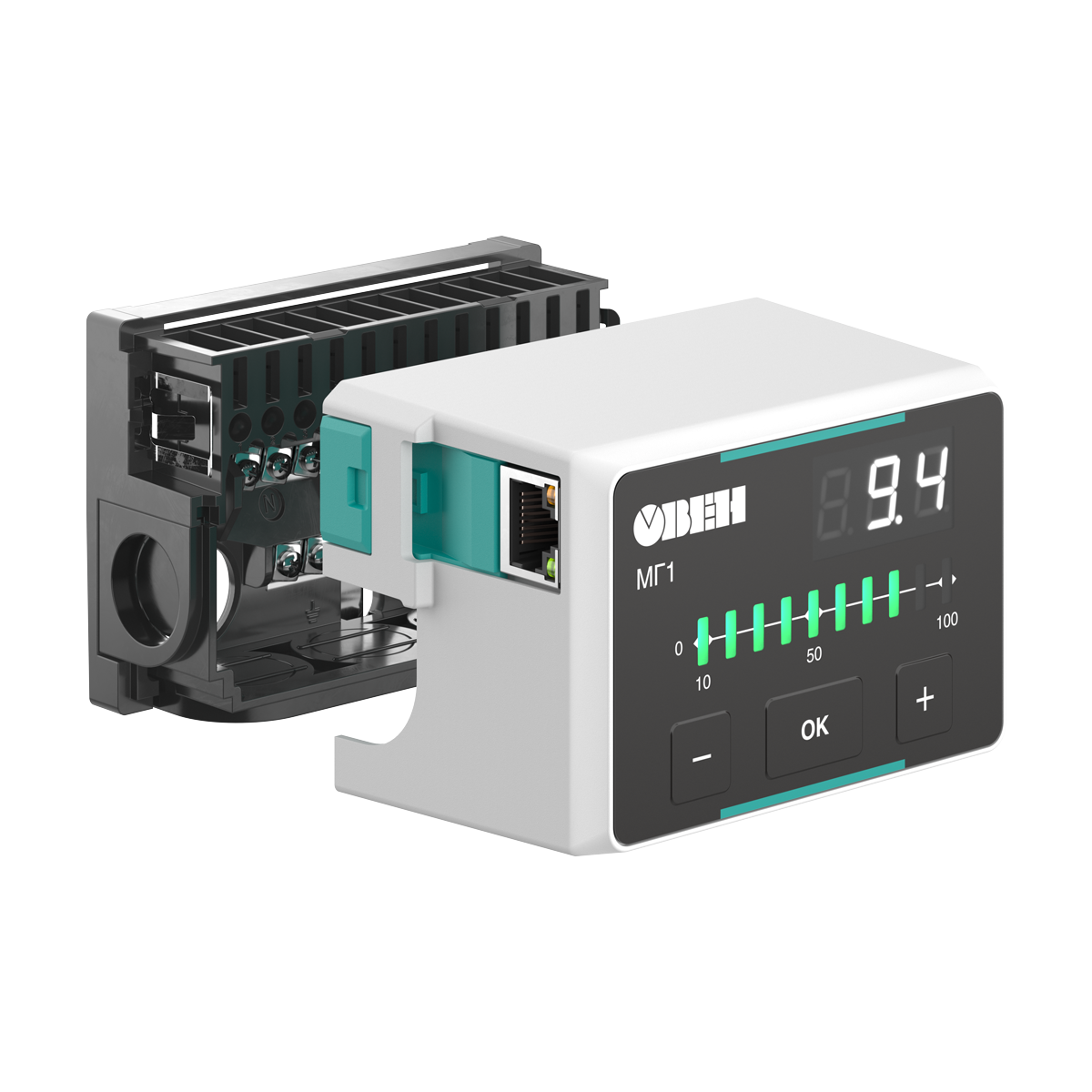

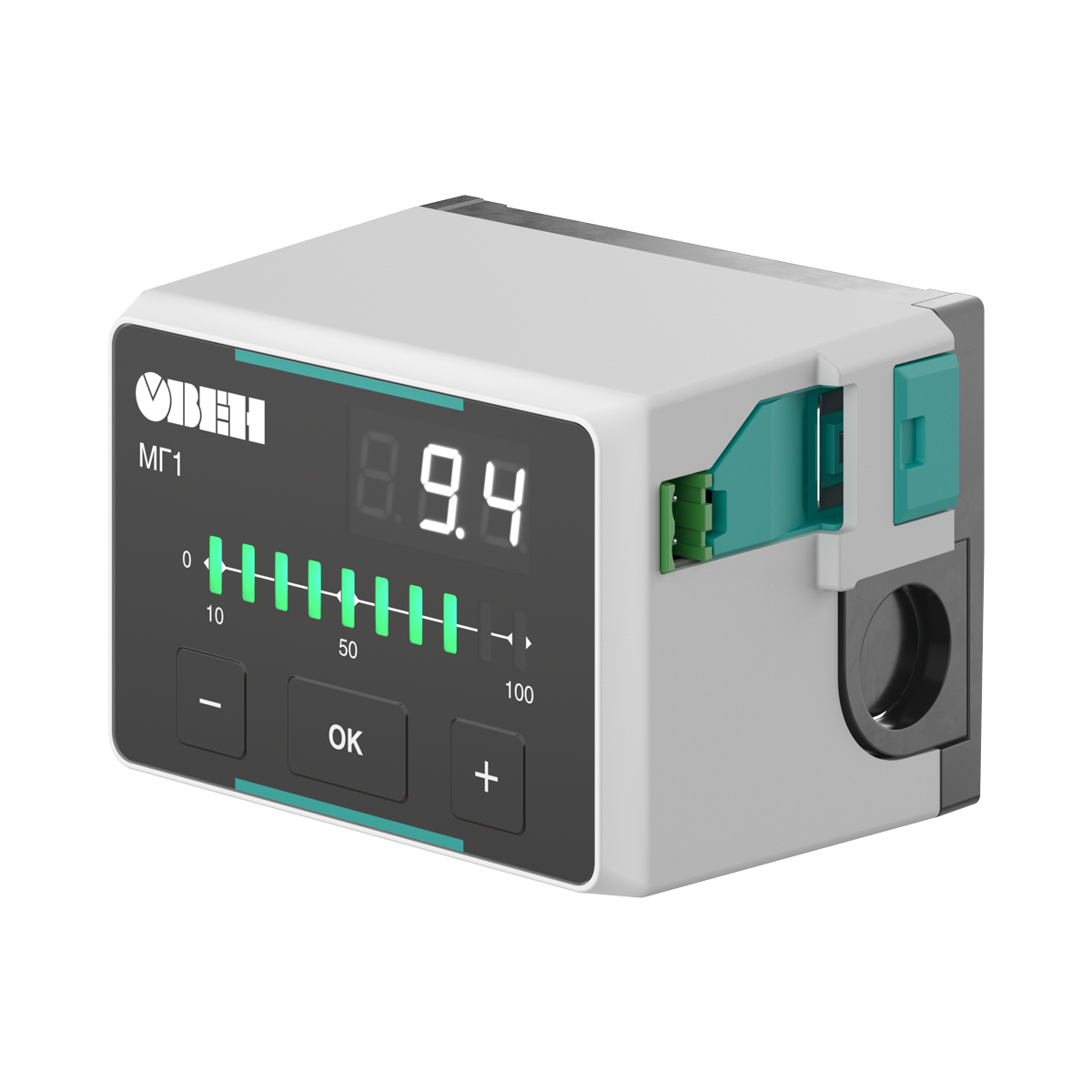

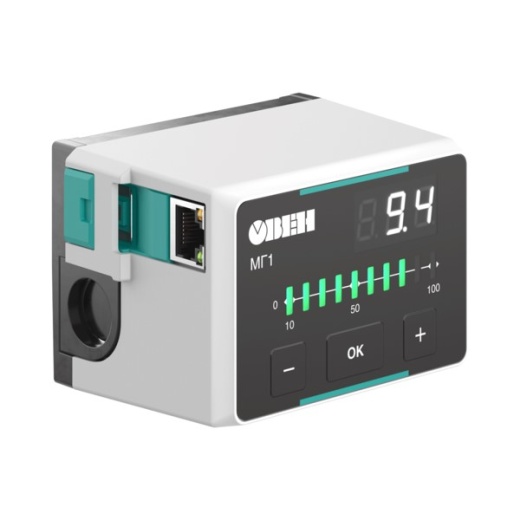

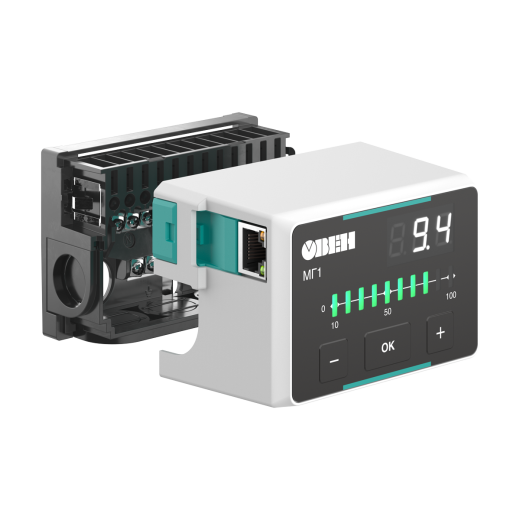

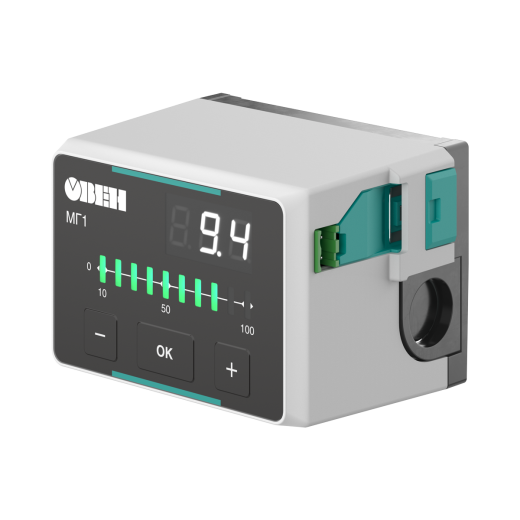

МГ1 топочный автомат горения

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.

Управление горелками:

• 1- и 2-ступенчатыми горелками малой и средней мощности.
• Модулируемыми горелками малой и средней мощности.

Режимы работы

Горелки могут работать как в прерывистом,
так и в постоянном режиме.

Контроль пламени

Осуществляется с использованием датчиков:

• Ионизационный электрод.
• Фотодатчик инфракрасного свечения пламени.
• Ультрафиолетовый датчик контроля голубого пламени.

Индикация

МГ1 совмещает в себе функцию индикации уровня пламени.

Основные преимущества

• Параметризация

Гибкая настройка: контроллер позволяет настраивать каждый параметр, включая параметры горения. Это дает возможность адаптировать работу устройства под конкретные условия.
Простота использования: настройка осуществляется через бесплатную программу ОВЕН Конфигуратор. Подключение через USB Type-C делает процесс настройки быстрым и удобным.

• Универсальность

Широкая совместимость: контроллер поддерживает работу с 1- и 2-ступенчатыми, модулируемыми, наддувными и атмосферными горелками. Это делает его универсальным решением для различных задач.
Поддержка разных режимов: контроллер работает с горелками как в прерывистом, так и в постоянном режиме, что расширяет возможности его применения.

• Индикация

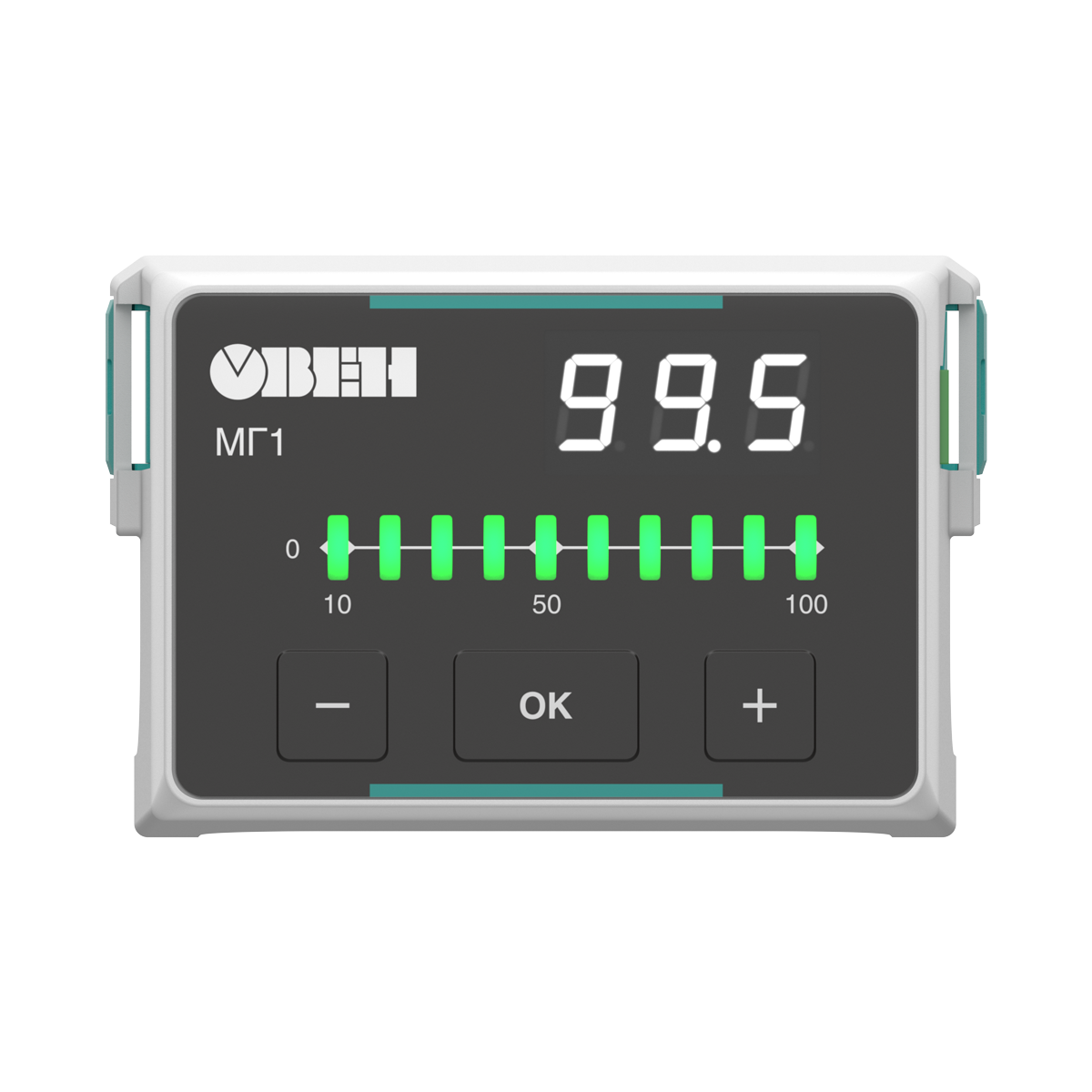

Полный контроль: сегментный индикатор показывает текущий режим работы, уровень пламени и ошибки. Это обеспечивает полную информацию о состоянии системы.
Удобная диагностика: трехцветная десятисегментная светодиодная шкала отображает уровень пламени, облегчая контроль и диагностику работы горелки.

• Диспетчеризация

Дистанционное управление: контроллер позволяет отслеживать и управлять параметрами через RS-485 или Ethernet с использованием протоколов ModBus RTU или TCP. Это упрощает интеграцию в системы автоматизации.
Безопасная настройка: параметры горения настраиваются только через USB Type-C с аутентификацией пользователя, что предотвращает несанкционированные изменения.

• Безопасность

Контроллер оснащен функциями безопасности:

ü контроль нагрузки на выходах;

ü контроль залипания реле;

ü монитор питания;

ü защита от короткого замыкания;

ü контроль перегрева и зависания.

Система ПАЗ (противоаварийная защита) предотвращает аппаратные аварии и обеспечивает надежную работу.

• Архивация и логирование

Контроллер ведет журнал изменений и аварий, записывает действия пользователя и восстанавливает данные после сбоев. Это облегчает анализ работы и диагностику системы.

Характеристики:

Основные возможности

• Управление розжигом горелки

Контроллер ОВЕН МГ1 автоматически запускает горелку. Перед запуском он проверяет:

Ø Корректность заданных настроек горения.

Ø Наличие питания и уровень напряжения.

Ø Состояние реле давления воздуха.

Ø Затемненность датчика пламени и отсутствие постороннего света.

Ø Состояние цепей безопасности.

Ø Сигнал с датчика пламени.

Ø Состояние реле, заслонок и клапанов.

Ø Температуру контроллера.

Ø Обрывы и короткие замыкания в цепях.

Эти проверки снижают риск аварий и обеспечивают надежную работу системы.

• Контроль горения

Контроллер отслеживает параметры горения в реальном времени:

Ø Уровень пламени.

Ø Тягу в топке.

Ø Давление газа.

Другие важные показатели. Для контроля пламени используются ионизационные электроды и фотодатчики (инфракрасные или ультрафиолетовые).

• Автоматический повторный розжиг

При затухании пламени или сбоях процесса розжига контроллер перезапускает горелку. Настройки позволяют задать количество повторных запусков.

• Контроль аварий

Контроллер следит за состоянием всех узлов системы. При аварии он активирует систему безопасности. Вся информация фиксируется в журнале для анализа.

• Блокировка горения

При критических сбоях контроллер блокирует горелку, чтобы предотвратить повреждения и обеспечить безопасность.

• Перезапуск через 24 часа

После 24 часов работы контроллер автоматически перезапускает горелку для проверки систем. Функцию можно отключить в настройках.

• Внешнее управление

Контроллер поддерживает управление через RS-485 или Ethernet. Это позволяет интегрировать его в системы автоматизации и управлять горелкой удаленно.

• Проверка настроек

Перед запуском контроллер проверяет все пользовательские настройки. Если найдены ошибки, система блокируется, и на индикатор выводится сообщение.

• Логирование действий и параметров

Контроллер фиксирует все изменения настроек и параметры работы горелки. Это позволяет отслеживать и анализировать работу системы.

• Архивация данных

Контроллер сохраняет оперативные данные в энергонезависимой памяти. Архивы помогают анализировать историю работы и прогнозировать поведение системы.

• Аппаратная диагностика системы

Контроллер постоянно диагностирует:

• Напряжение питания.
• Состояние реле.
• Короткие замыкания.
• Температурные режимы.

Он выявляет обрывы внешних и внутренних цепей, перегрев, отсутствие нагрузки и залипание реле, что помогает предотвратить аварии и поддерживать систему в рабочем состоянии.

Области применения

• Управление розжигом и горением
• Котельные установки
• Промышленные печи
• Энергетика
• Сельское хозяйство
• Пищевая промышленность
• Нефтехимическая промышленность

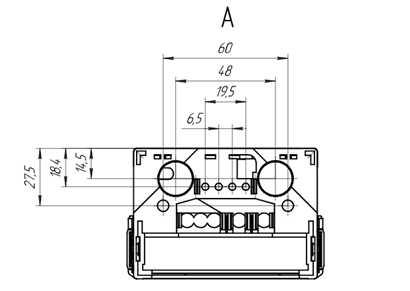

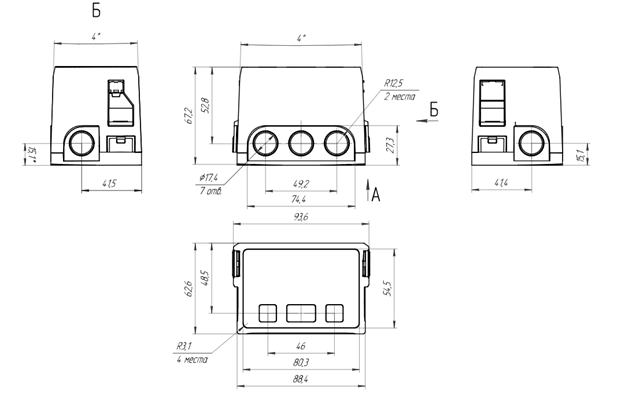

Технические характеристики

Назначение контактов клеммника
