ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока: 4…20 мА.
Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-1 – 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- НПТ-2, НПТ-3 – 4…20 мА.
- Выходной сигнал активный, не требует внешнего источника питания (НПТ-1К).
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Нормированный и ненормированный сигнал. Сравнительная таблица
|
Тип датчика |
Выходной сигнал |
Влияние помех |
Длина линии связи |
|
|
Термопара |
Ом, мВ (не нормирован) |
|
20 м |
|
Термопара |
4…20 мА (нормирован) |
|
1000 м |
Характеристики:
|
|
НПТ-1К |
НПТ-1К.Ех |
НПТ-2 |
НПТ-3 |
НПТ-3.Ех |
|||||
|
Для монтажа на DIN рейку |
Для монтажа на DIN рейку и работы во взрывоопасной зоне |
Для монтажа в головку датчика отечественной конструкции |

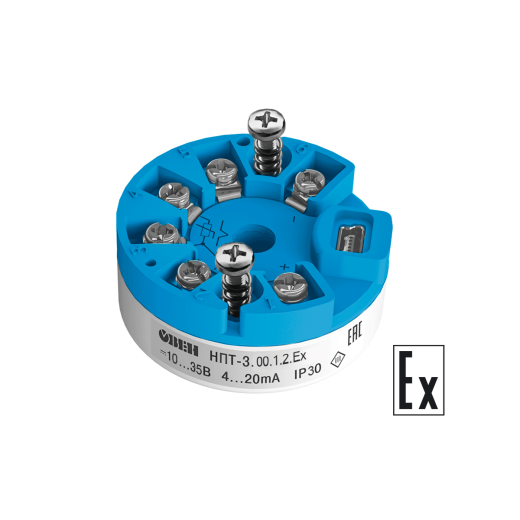

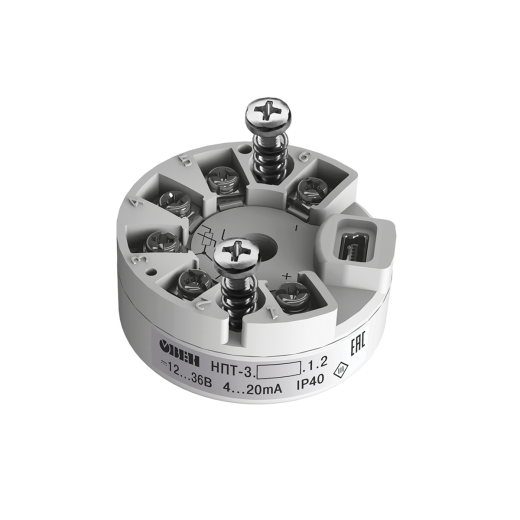

Для монтажа в головку датчика европейской конструкции (type B) |
Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне |
||||||
|
Характеристики питания прибора |
||||||||||
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|||||||||
|
Диапазон допустимых напряжений питания постоянного тока, В |
10…36 |
12…36 |
10…35 |
|||||||
|
Гальваническая развязка питания от входов/выходов |
2500 В |
2500 В |
Нет |
Нет |
500 В |
|||||
|
Тип подключения питания |
Отдельными проводами |
От цепи выходного сигнала 4…20 мА |
||||||||
|
Характеристики датчиков и входных сигналов |
||||||||||
|
Тип датчика |
ТС, ТП (см. табл. «Характеристики датчиков») |
|||||||||
|
Схема подключения ТС |
2, 3, 4-w |
2-w |
2, 3, 4-w |
|||||||
|
Гальваническая развязка домена «входы» от домена «выходы» |
2500 В |
2500 В |
Нет |
Нет |
500 В |
|||||
|
Характеристики выходных сигналов |
||||||||||
|
Номинальный диапазон выходного сигнала преобразователя |
4…20, 0…20, 0…5 мА 0…10, 2…10, 0…5 В |
4…20 мА |
||||||||
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В |
20…24 мА |
21…22,5 мА |
|||||||
|
Функция преобразования входных сигналов |
Линейная |
|||||||||
|
Допустимое сопротивление нагрузки, Ом |
для мА не более 480 для В не менее 1000 |
Не более 1250 |
Не более 1100 |
|||||||
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
15 мин |
30 мин |
||||||||
|
Время установления выходного сигнала после изменения входного сигнала, не более |
2 сек |
1 сек |
1 сек |
2 сек |
||||||
|
Питание выходного сигнала |
От встроенного источника |
От внешнего источника |
||||||||
|
Метрологические характеристики |
||||||||||
| Основная приведенная погрешность преобразования, не более: | ||||||||||
|
– при работе с ТС |
0,25 % |
|||||||||
| – при работе с ТП | 0,5 % | |||||||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||||||||
|
– при работе с ТС |
0,125 % |
|||||||||
| – при работе с ТП | 0,25 % | |||||||||
|
Характеристики конструкции |
||||||||||
|
Габаритные размеры |
(6,1×113×115) ±1 мм |
(Ø45×13)±1 мм |
(Ø44×18)±1 мм |
|||||||
|
Степень защиты корпуса |
IP20 |
IP40 |
IP30 |
|||||||
|
Степень защиты клемм |
IP20 |
IP00 |
IP00 |
|||||||
|
Масса в упаковке, не более |
200 г |
100 г |
||||||||
|
Условия эксплуатации |
||||||||||
|
Диапазон рабочих температур |
-40…+70 °С |
-40…+85 °С |
-40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 |
|||||||
|
Относительная влажность воздуха, не более |
95 % |
|||||||||
|
Атмосферное давление |
84…106,7 кПа |
|||||||||
|
Устойчивость к механическим воздействиям |
Группа N2 по ГОСТ Р 52931 |
|||||||||
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
|||||||||
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
|||||||||
|
Параметры взрывозащиты |
||||||||||
|
Маркировка |
0 Ex ia IIC «T6…Т4» Ga |
|||||||||
|
Максимальные значения для подключения по цепи датчика |
- |
Uo=6 В Io=102 мА Po=0,16 Вт Сo=2,9 мкФ Lo=3,3 мГн Uмакс=250 В |
- |
- |
Uo=5,5 В Io=26 мА Po=0,035 Вт Сo=3,9 мкФ Lo=40 мГн |
|||||
|
Максимальные значения для подключения по цепи выходного сигнала |
- |
- |
- |
- |
Ui=35 В Ii=73,8 мА Pi=0,8 Вт Сi=0,04 мкФ Li=1,5 мГн |
|||||
Характеристики датчиков
|
Термометры сопротивления по ГОСТ 6651 |
||||||
|
НПТ-2 |
НПТ-3 |
НПТ-3.Ех |
||||
|
Диапазон преобразования |
||||||
|
Макс. |
Мин.* |
Макс. |
Мин.* |
Макс. |
Мин.* |
|
|
Cu50 |
- |
- |
-50…+200 оС |
50 оС |
-50…+200 оС |
50 оС |
|
50М |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
|
Pt50 |
- |
- |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
50П |
- |
- |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
Сu100 |
- |
- |
-50…+200 оС |
50 оС |
-50…+200 оС |
50 оС |
|
100M |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
|
Pt100 |
-200…+750 оС |
100 оС |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
100П |
-200…+750 оС |
100 оС |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
100H |
- |
- |
-60…+180 оС |
50 оС |
-60…+180 оС |
50 оС |
|
Pt500 |
- |
- |
-200…+850 оС |
200 оС |
- |
- |
|
500П |
- |
- |
-200…+850 оС |
200 оС |
- |
- |
|
Pt1000 |
- |
- |
-200…+850 оС |
200 оС |
- |
- |
|
1000П |
- |
- |
-200…+850 оС |
200 оС |
- |
- |
|
Термопары по ГОСТ Р 8.585 |
||||||
|
TХК (L) |
–40…+800 оС |
400 оС |
–200…+800 оС |
200 оС |
–200…+800 оС |
200 оС |
|
TЖК (J) |
- |
- |
–200…+1200 оС |
200 оС |
–200…+1200 оС |
200 оС |
|
TНН (N) |
- |
- |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
|
TХА (К) |
–40…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
|
TПП (S) |
- |
- |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
|
TПП (R) |
- |
- |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
|
ТПР (В) |
- |
- |
+200…+1800 оС |
1200 оС |
+200…+1800 оС |
1200 оС |
|
TВР (А-1) |
- |
- |
0…+2500 оС |
600 оС |
0…+2500 оС |
600 оС |
|
ТВР (А-2) |
- |
- |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
|
ТВР (А-3) |
- |
- |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
|
ТМК (Т) |
- |
- |
–200…+400 оС |
200 оС |
–200…+400 оС |
200 оС |
|
Термопары по DIN 43710 |
||||||
|
Typ L |
- |
- |
- |
- |
- |
- |
|
Потенциометр |
||||||
|
R<1 кОм |
- |
- |
- |
- |
- |
- |
|
Сопротивление |
||||||
|
R<1 кОм |
- |
- |
- |
- |
- |
- |
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
