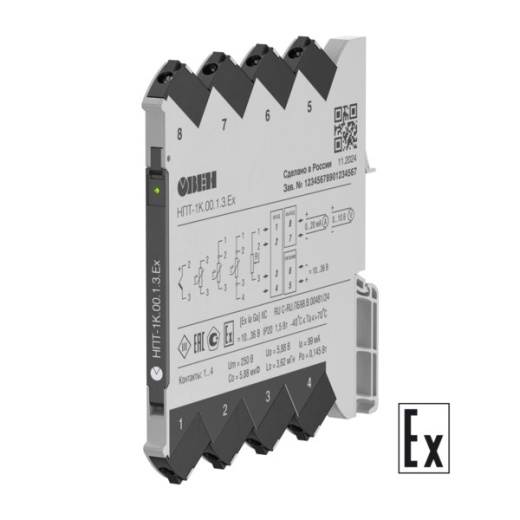

Активные барьеры искрозащиты ОВЕН обеспечивают безопасную работу слаботочного электрооборудования во взрывоопасных средах, исключая возможность появления искры во взрывоопасной зоне. Применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма)*.
* НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.
НПТ-1М.Ех имеет маркировки взрывозащиты [Ex ia Мa] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Активные барьеры искрозащиты ОВЕН обеспечивают безопасную работу слаботочного электрооборудования во взрывоопасных средах, исключая возможность появления искры во взрывоопасной зоне. Применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма)*.
Данные устройства объединяет в одном компактном корпусе барьер искрозащиты и нормирующий преобразователь. Преимуществом этого типа барьеров искробезопасности является наличие гальванической развязки, благодаря чему не требуется заземление, а надежность системы и «помехоустойчивость» повышается.
При этом применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
* НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.
НПТ-1М.Ех имеет маркировки взрывозащиты [Ex ia Мa] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.
Функциональные возможности
- Совместим с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Встроенный барьер искрозащиты позволяющий применять приборы:
- в подземных выработках шахт и их наземных строениях, где присутствует рудничный газ (группа I);
- в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC);
- во взрывоопасных пылевых средах, содержащих проводящую пыль (группа IIIC).
- Гальваническая развязка входных измерительных цепей относительно цепей питания и выходных цепей формирования тока.
- Выходной сигнал активный, не требует внешнего источника питания.
- Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Является средством измерения**.
** Для НПТ-1К.Ех межповерочный интервал составляет 2 года.
Для НПТ-1М.Ех межповерочный интервал составляет 5 лет.
Характеристики:
|
Параметр |
Значение |
||
|
НПТ-1К.Ех |
НПТ-1М.Ех |
||
|
Характеристики питания прибора |
|||
|
Номинальное значение напряжения питания постоянного тока |
24 В |
||
|
Диапазон допустимых напряжений питания постоянного тока |
10…36 В |
||
|
Гальваническая развязка питания от входов/выходов |
2500 В |
||
|
Тип подключения питания |
Отдельными проводами |
||
|
Характеристики датчиков и входных сигналов |
|||
|
Тип датчика |
ТС, ТП, сопротивление, потенциометры (см. табл. «Характеристики датчиков») |
||
|
Схем подключения ТС |
2, 3, 4 - w |
||
|
Гальваническая развязка домена «входы» от домена «выходы» |
2500 В |
||
|
Характеристики выходных сигналов |
|||
|
Номинальный диапазон выходного сигнала преобразователя |
Ток |
4…20, 0…20, 0…5 мА |
|
|
Напряжение |
0…10, 2…10, 0…5 В |
||
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
Ток |
4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА |
|
|
Напряжение |
0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В |
||
|
Функция преобразования входных сигналов |
Линейная |
||
|
Допустимое сопротивление нагрузки |
Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения |
||
|
Время |
|||
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
15 мин. |
||
|
Время установления выходного сигнала после изменения входного сигнала, не более |
2 с |
||
|
Питание выходного сигнала |
От встроенного источника |
||
|
Настройки устройства |
|||
|
Разъем для конфигурирования |
Micro Usb |
USB Type-C |
|
|
ПО для конфигурирования |
Конфигуратор НПТ v4.1.0.742 |
Owen Configurator |
|
|
Метрологические характеристики |
|||
|
Основная приведенная погрешность преобразования, не более |
- при работе с ТС |
0,25 % |
|
|
- при работе с ТП |
0,5 % |
||
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более |
- при работе с ТС |
0,125 % |
|
|
- при работе с ТП |
0,25 % |
||
|
Характеристики конструкции |
|||
|
Габаритные размеры |
(6,1×113×115) ± 1 мм |
(12×107×89) ± 1 мм |
|
|
Степень защиты корпуса |
IP20 |
||
|
Степень защиты клемм |
IP20 |
||
|
Масса в упаковке, не более |
0,2 кг |
0,3 кг |
|
|
Условия эксплуатации |
|||
|
Диапазон рабочих температур |
-40…+70 °С |
||
|
Относительная влажность воздуха, не более |
95 % |
||
|
Атмосферное давление |
84…106,7 кПа |
||
|
Устойчивость к механическим воздействиям |
Группа №2 по ГОСТ Р 52931 |
||
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 |
|
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
||
Параметры взрывозащиты
|
|
НПТ-1К.Ех |
НПТ-1М.Ех |
|||
|
Маркировка |
[Ex ia Ga] IIC |
[Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC |
|||
|
Максимальные значения для подключения по цепи датчика |
|||||
|
Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В |
250 |
||||
|
Максимальное выходное напряжение, Uo, В |
5,88 |
5,4 |
|||
|
Максимальный выходной ток, Io, мА |
99 |
95 |
|||
|
Максимальная выходная мощность, Ро, Вт |
0,145 |
0,147 |
|||
|
|
|
Группа I |
Подгруппа IIA |
Подгруппа IIC |
Подгруппа IIB, IIIC |
|
Максимальная внешняя емкость, Со, мкФ |
5,88 |
1000 |
1000 |
35,7 |
1000 |
|
Максимальная внешняя индуктивность, Lo, мГн |
3,62 |
51 |
31,5 |
3,9 |
15,7 |
Характеристики датчиков
|
Термометры сопротивления по ГОСТ 6651 |
||
|
Диапазон преобразования |
||
|
Макс. |
Мин. |
|
|
Cu50 |
-50…+200 оС |
50 оС |
|
50М |
-180…+200 оС |
50 оС |
|
Pt50 |
-200…+750 оС |
100 оС |
|
50П |
-200…+750 оС |
100 оС |
|
Сu100 |
-50…+200 оС |
50 оС |
|
100M |
-180…+200 оС |
50 оС |
|
Pt100 |
-200…+750 оС |
100 оС |
|
100П |
-200…+750 оС |
100 оС |
|
100H |
-60…+180 оС |
50 оС |
|
Термопары по ГОСТ Р 8.585 |
||
|
TХК (L) |
–200…+800 °С |
400 оС |
|
TЖК (J) |
–200…+1200 °С |
500 оС |
|
TНН (N) |
–200…+1300 °С |
500 оС |
|
TХА (К) |
–200…+1300 °С |
500 оС |
|
TПП (S) |
0…+1750 °С |
400 оС |
|
TПП (R) |
0…+1750 °С |
500 оС |
|
ТПР (В) |
+200…+1800 °С |
700 оС |
|
TВР (А-1) |
0…+2500 °С |
600 оС |
|
ТВР (А-2) |
0…+1800 °С |
600 оС |
|
ТВР (А-3) |
0…+1800 °С |
600 оС |
|
ТМК (Т) |
–200…+400 °С |
300 оС |
|
Термопары по DIN 43710 |
||
|
Typ L |
–200…+900 оС |
400 оС |
|
Потенциометр |
||
|
R<1 кОм |
0…100 % |
10 % |
|
Сопротивление |
||
|
R<1 кОм |
0…1000 Ом |
100 Ом |
