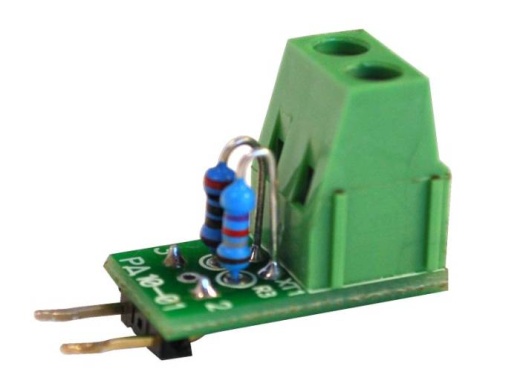

Резистивный делитель РД10 изготавливается в 2-х конструктивных исполнениях:
- РД10-01;
- РД10-02.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Назначение
Делитель напряжения предназначается для подключения датчиков с унифицированным выходным сигналом напряжения 0...10В к измерительным приборам, воспринимающим унифицированный сигнал напряжения 0...1В.
Делители могут быть использованы во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т.д
Основные технические характеристики прибора
|
Коэффициент деления сигнала напряжения |
10:1 |
|
Входное сопротивление делителя |
2,0 кОм ± 0,1% |
|
Выходное сопротивление делителя |
0,2 кОм ± 0,1% |
|
Входной унифицированный сигнал напряжения |
0 - 10 В |
|
Выходной унифицированный сигнал напряжения |
0 - 1 В |
|
Предел основной приведенной погрешности |
± 0,1% |
|
Габаритные размеры (без учета штыревых контактов) |
30×1,2×16 мм |
|
Масса, не более |
10 г |
|
Средний срок службы, не менее |
12 лет |
|
Степень защиты |
IP00 |
|
Гальваническая изоляция входных и выходных цепей |
отсутствует |
Схемы подключения:

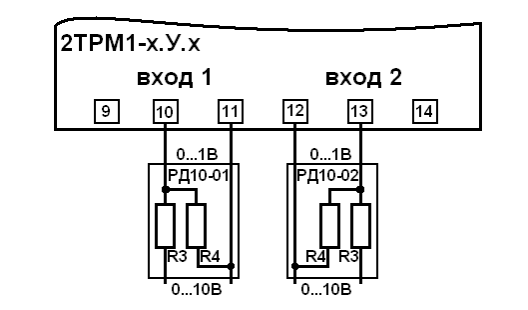

На рисунке показан пример подключения делителя обоих конструктивных исполнений к двухканальному измерителю регулятору 2ТРМ1
Характеристики:
Резистивный делитель РД10 изготавливается в 2-х конструктивных исполнениях:
- РД10-01;
- РД10-02.
Конструктивное исполнение 01 предназначено для подключения унифицированного сигнала 0...10В к:
- первому входу ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12;
- первому входу ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ215;
- первому входу ТРМ151, ТРМ251;
- ТРМ101;
- ТРМ501;
- входам 5-8 ТРМ138;
- входам 1-4 ТРМ148;
- ПЛК63, ТРМ133, ТРМ133-М;
- МВА8, МВ110-2А.
Конструктивное исполнение 02 предназначено для подключения унифицированного сигнала 0...10В к:
- второму входу ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12;
- второму входу ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ215;
- второму входу ТРМ151, ТРМ251;
- входам 1-4 ТРМ138;
- входам 5-8 ТРМ148.
