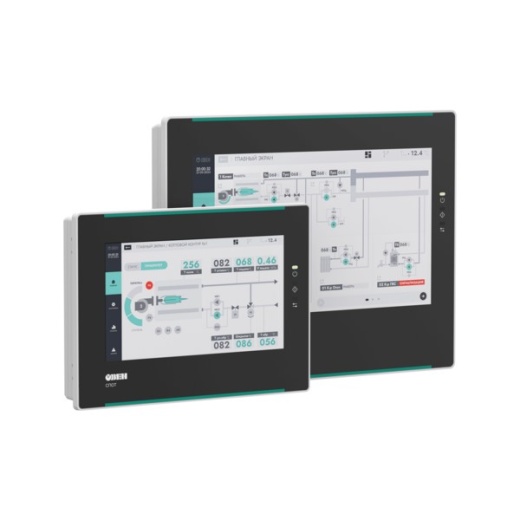

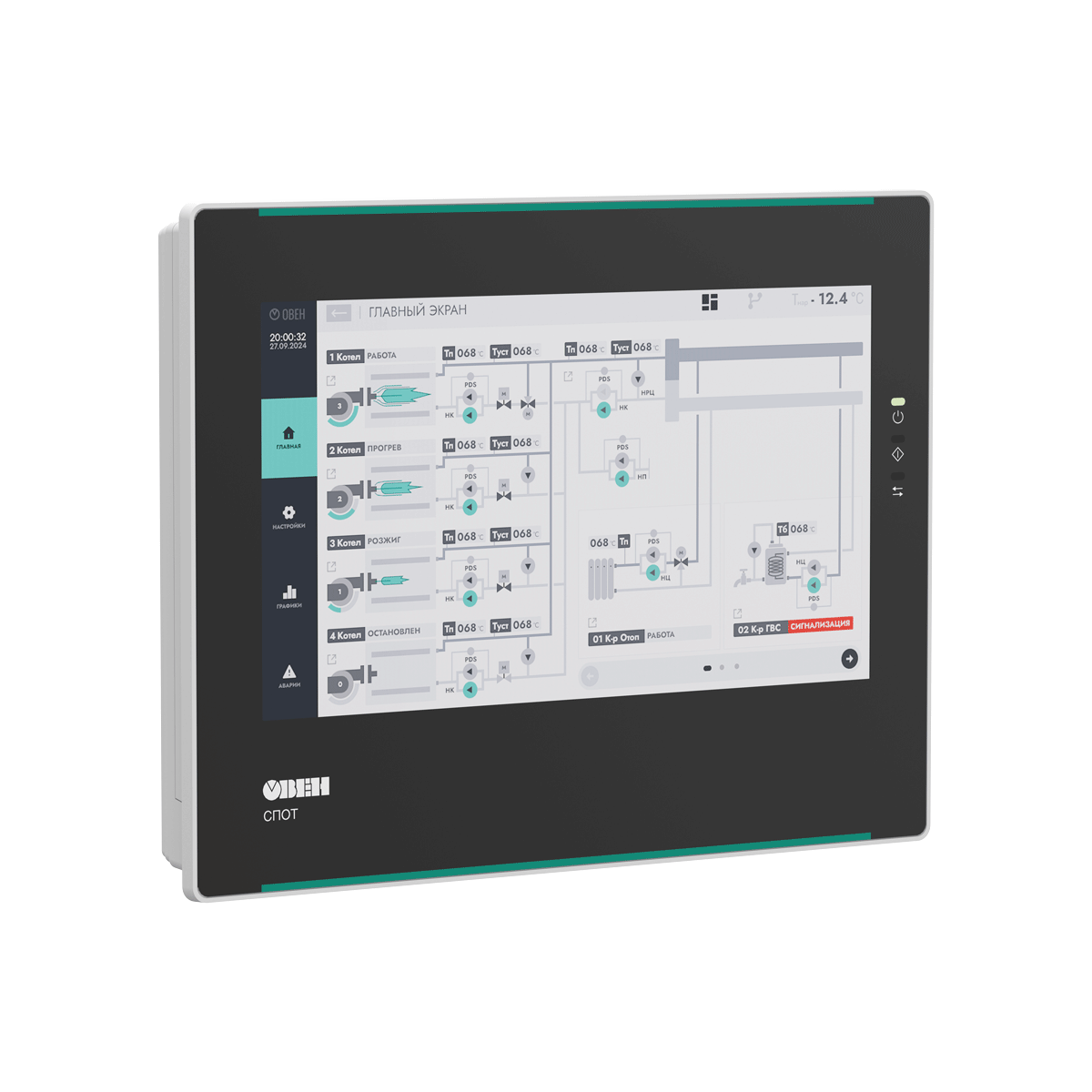

СПОТ – специализированная панель оператора, разработанная для работы с контроллером КТР-121. Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.
СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.
Преимущества
Пример применения
Характеристики:
Функциональные возможности
Совместимость с КТР-121
Панель поддерживает все алгоритмы КТР-121, что гарантирует работу с любыми объектами, автоматизированными на базе данных контроллеров.
Мнемосхема с детализацией контуров

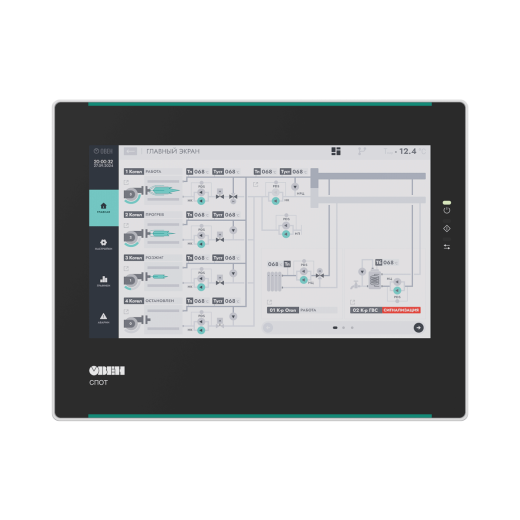

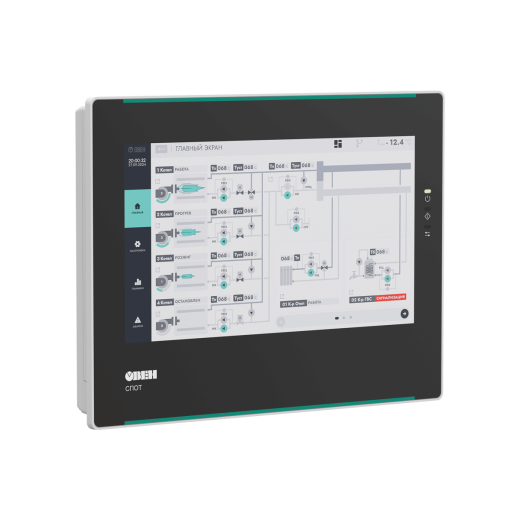

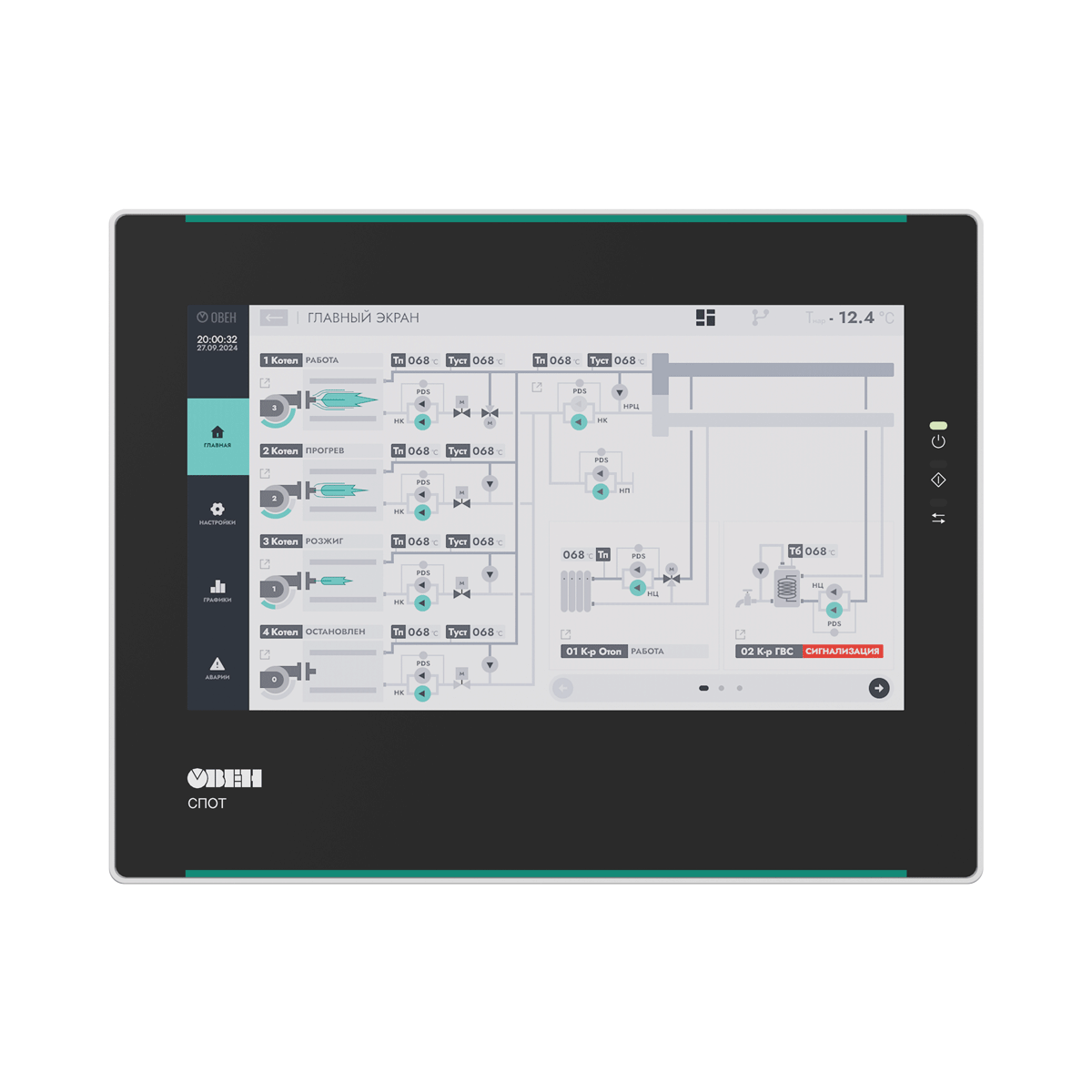

Главный экран панели отображает схему всего объекта с ключевыми параметрами. При необходимости пользователь может перейти к конкретному контуру и получить подробную информацию по его работе.
Контроль аварий
Панель собирает данные об авариях с подключенных контроллеров и отображает их в едином интерфейсе. Оператор видит всплывающие уведомления, подсветку аварийных узлов на мнемосхеме и журнал с точным временем возникновения и устранения.
Уровни пользователей
Панель поддерживает разграничение прав: оператор, инженер, администратор. Для каждой роли доступен только свой набор функций и настроек, что повышает безопасность и предотвращает ошибки.
Построение графиков
Панель показывает изменения параметров системы во времени, что помогает контролировать работу объекта и точнее настраивать ПИД-регулятор.
Ведение архивов
СПОТ фиксирует все аварийные ситуации и изменения в работе системы с указанием даты и времени, что упрощает диагностику и анализ работы оборудования.
Выгрузка данных на USB-накопитель
Архивы аварий и данные с графиков можно экспортировать на USB-накопитель для хранения, передачи или анализа на внешнем устройстве.
Технические характеристики
|
Наименование |
Значение |
|
Питание |
|
|
Диапазон напряжения питания |
10,2…27,6 В постоянного тока (номинальное 24 В) |
|
Максимальная потребляемая мощность, не более: |
|
|
СПОТ-07.Х |
4 Вт |
|
СПОТ-10.Х |
7 Вт |
|
Аппаратные характеристики |
|
|
Процессор |
Cortex A7 1GHz. Dual Core |
|
Память программ (Flash) |
128 Мб |
|
Оперативная память |
128 Мб |
|
Часы реального времени (RTC) |
Есть, энергонезависимые |
|
Дисплей |
|
|
Тип |
TFT LCD с LED (светодиодная подсветка) |
|
Количество цветов |
16,7 млн (TrueColor) |
|
Диагональ (соотношение сторон): |
|
|
СПОТ-07.Х |
7" (16:9) |
|
СПОТ-10.Х |
10,2" (16:9) |
|
Разрешение |
1024 × 600 пикселей |
|
Яркость |
450 кд/м2 |
|
Контрастность |
400:1 |
|
Время наработки на отказ подсветки, не менее |
50000 ч |
|

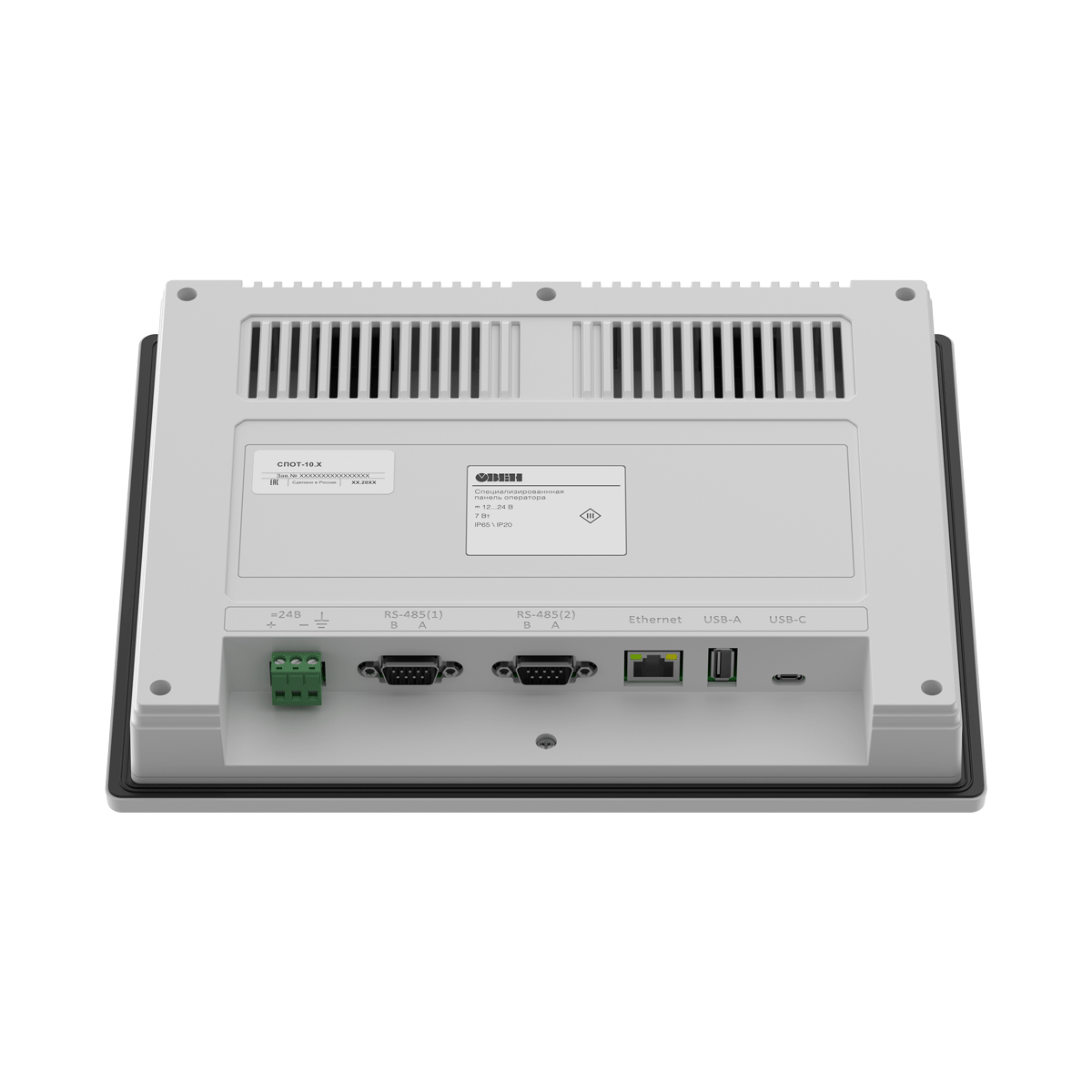

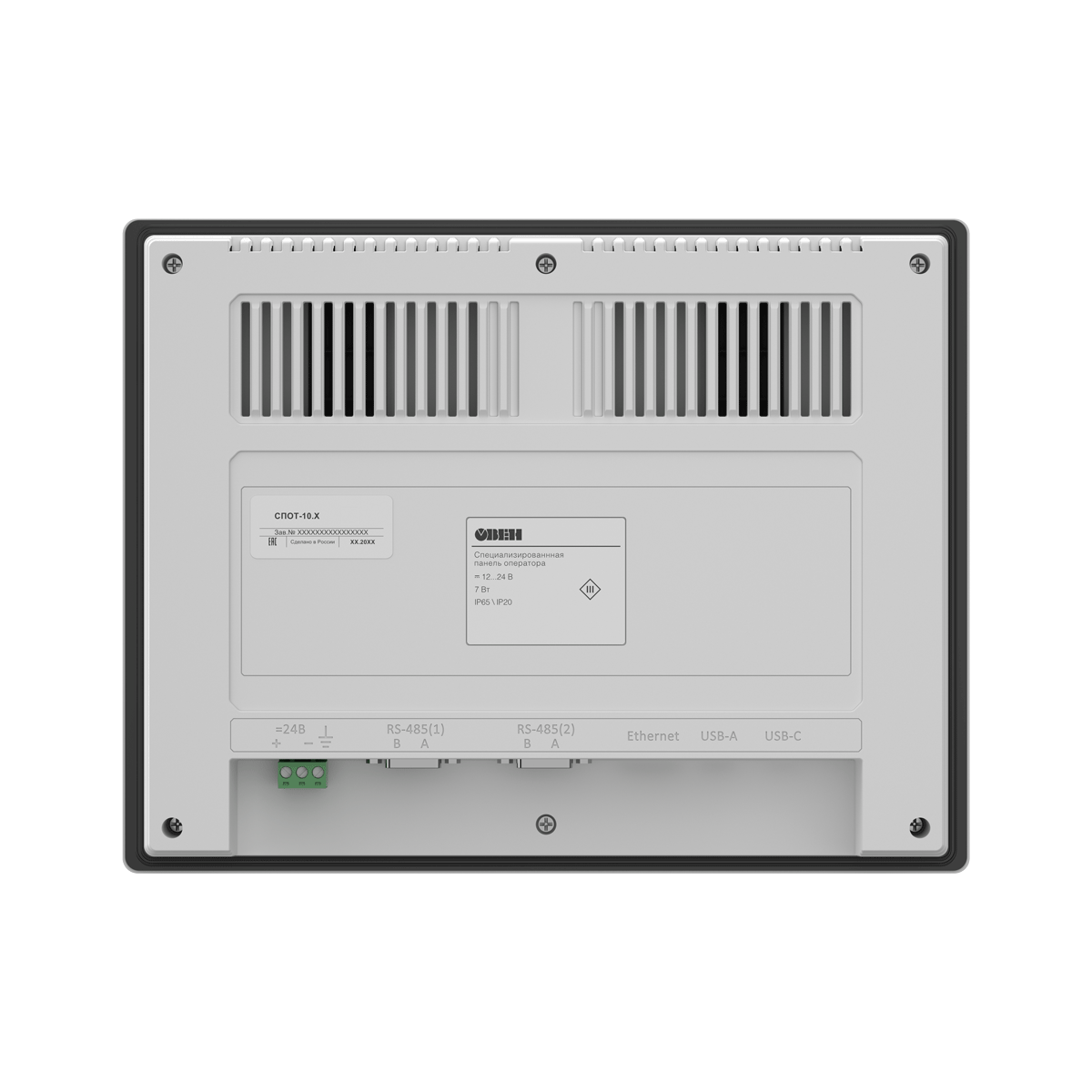

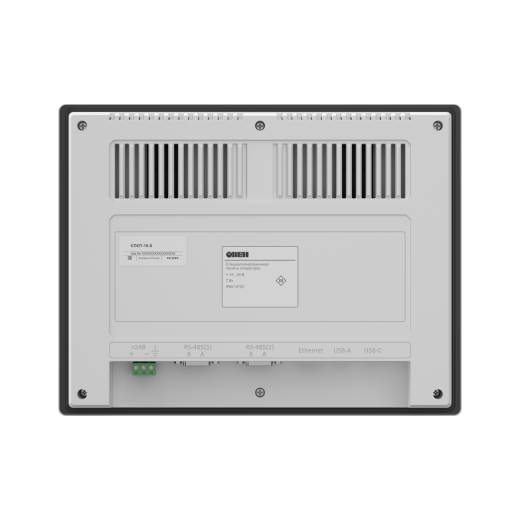

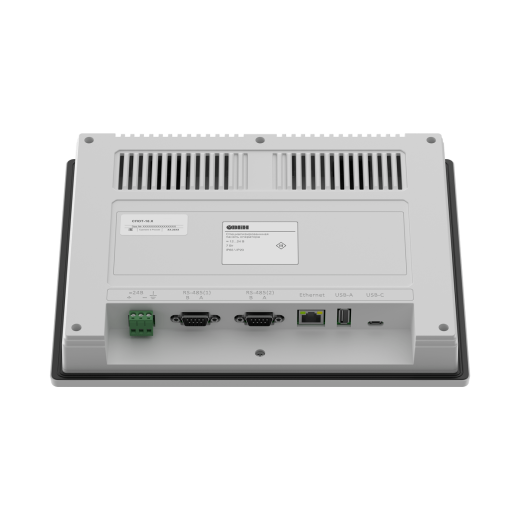

Интерфейсы |
|
|
COM-порты |
2 × RS-485 – для подключения устройств** |
|
Используемый протокол |
Modbus RTU (Master/Slave) |
|
Ethernet |
1 × Ethernet 10/100 Мбит/c (RJ–45)** |
|
Поддерживаемый протокол |
Modbus TCP (Slave) |
|
USB Type-A |
USB 2.0 Host |
|
USB Type-C |
Не используется |
|
Общие |
|
|
Габаритные размеры: |
|
|
СПОТ-07.Х |
(203 × 145 × 35) ± 1 мм |
|
СПОТ-10.Х |
(273 × 211 × 40) ± 1 мм |
|
Степень защиты корпуса согласно ГОСТ 14254–2015 |
IP65 с лицевой стороны IP20 cо стороны разъемов |
|
Масса, не более: |
|
|
СПОТ-07.Х |
0,7 кг |
|
СПОТ-10.Х |
1,05 кг |
|
Средний срок службы |
6 лет |
Примечание.
* Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. Рекомендуется использовать блок питания мощностью не менее 30 Вт, например, БП30Б-Д3-24.
** Во избежание проблем со связью для устройств с RS–485 длина кабеля связи должна составлять не более 150 метров; для устройств с Ethernet – не более 100 метров.
