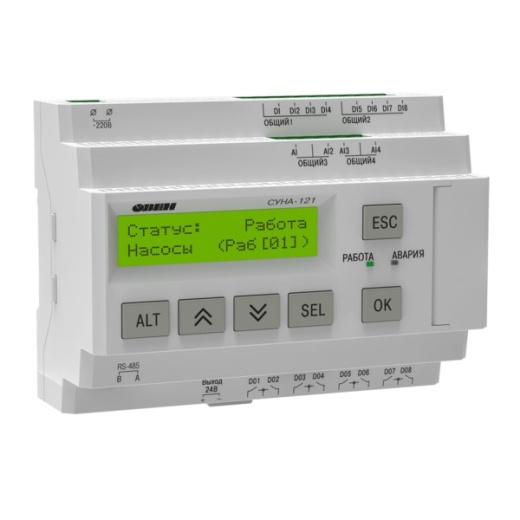

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.
СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
- Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный датчики уровня или 4 дискретных датчика уровня.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.
СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
-
Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный (2 дискретных) датчики уровня или 4 дискретных датчика уровня.
Алгоритм работы СУНА-121 можно сменить самостоятельно. Прошивка осуществляется с помощью кабеля USB-miniUSB в программе «ОВЕН Конфигуратор», которую можно скачать в разделе «Документация».
При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.
Преимущества автоматического управления насосами
- Универсальность: 9 готовых алгоритмов позволяют применять СУНА-121 в различных схемах управления насосами
- Простота: СУНА-121 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа. Контроллер имеет русскоязычное меню с интуитивно понятным интерфейсом.
- Безопасность: СУНА-121 контролирует аварии и своевременно предупреждает диспетчера о неполадках в работе системы.
- Экономичность: Равномерный износ оборудования за счет поочередного управления насосами.
- Взаимозаменяемость: Единая аппаратная база всех устройств линейки СУНА-121 позволяет осуществлять смену алгоритма управления.
- Диспетчеризация: Интерфейс RS-485 и открытая карта регистров делают возможным включение СУНА-121 в систему удаленной диспетчеризации (SCADA, OPC). Готовые шаблоны в облачном сервисе OwenCloud позволяют обеспечить контроль и управление системой из любой точки мира.
Функциональные возможности контроллеров для управления насосами
- Управление насосами для регулирования давления:
- Управление насосами для регулирования уровня:
- Контроль перепада давления на насосах:
- Контроль температуры двигателя насосов:
- Защита насосов от сухого хода:
- Резервирование насосов:
Дополнительные возможности:
- Конфигурирование контроллера для управления насосами с ПК
Контроллер СУНА-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.
При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.
- Диспетчеризация контроллера для управления насосами
Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-121.
- Telegram-бот
Характеристики:
|
Наименование |
Значение (свойства) |
||
|
СУНА-121.220.хх |
СУНА-121.24.хх |
||
|
Диапазон напряжения питания, В |
94…264 (номинальное 120…230 В, при 47…63 Гц) |
19…30 (номинальное 24 В) |
|
|
Гальваническая развязка |
есть |
||
|
Электрическая прочность изоляции, В |
2830 (между входом питания и другими цепями) |
1780 (между входом питания и другими цепями) |
|
|
Потребляемая мощность, не более |
17 ВА |
10 Вт |
|
|
Встроенный источник питания |
есть |
- |
|
|
Выходное напряжение встроенного источника питания постоянного тока, В |
24±3 |
- |
|
|
Ток нагрузки встроенного источника питания, мА, не более |
100 |
- |
|
|
Электрическая прочность изоляции (между выходом питания и другими цепями), В |
1780 |
- |
|
|
Сетевые возможности |
|||
|
Интерфейс связи |
RS-485 |
||
|
Протокол связи |
Modbus-RTU, Modbus-ASCII |
||
|
Режим работы |
Slave – алгоритмы 01…08 |
||
|
1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master (опрос двух модулей МЭ110-224.1Т для защиты насосов по току) – алгоритм 09 |
|||
|
Скорость передачи данных, бит/сек |
9600, 14400, 19200, 38400, 57600, 115200 |
||
|
Конструкция |
|||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
||
|
Габаритные размеры, мм |
123×90×58 |
||
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
||
|
Масса контроллера, кг, не более (для всех вариантов исполнений) |
0,6 |
||
|
Средний срок службы, лет |
8 |
||
|
Дискретные входы |
|||
|
Количество входов |
8 |
||
|
Номинальное напряжение питания, В |
230 (переменный ток) |
24 (постоянный ток) |
|
|
Максимально допустимое напряжение питания, В |
264 (переменный ток) |
30 (постоянный ток) |
|
|
Тип датчика для дискретного входа |
механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); |
- механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); |
|
|
- с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором) |
|||
|
Ток «логической единицы», мА |
0,7…1,45 |
2…4 |
|
|
Ток «логического нуля», мА |
0…0,5 |
0…0,5 |
|
|
Уровень сигнала, соответствующий «логической единице», В |
159…264 |
15…30 |
|
|
Уровень сигнала, соответствующий «логическому нулю», В |
0…40 |
-3…5 |
|
|
Минимальная длительность импульса, воспринимаемая дискретным входом, мс |
50 |
2 |
|
|
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс |
100 |
30 |
|
|
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8) |
||
|
Электрическая прочность изоляции, В |
1780 между группами входов |
||
|
2830 между другими цепями контроллера |
|||
|
Аналоговые входы |
|||
|
Количество |
4 |
||
|
Тип измеряемых сигналов, униполярный |
4…20 мА, 0…4 кОм |
||
|
Предел основной приведенной, погрешности, % |
± 1 % |
||
|
Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом |
121 |
||
|
Значение наименьшего значащего разряда |
6 мкА (0…20 мА/3700) |
||
|
Период обновления результатов измерения четырех каналов, мс, не более |
10 |
||
|
Гальваническая развязка |
Отсутствует |
||
|
Дискретные выходы |
|||
|
Количество выходных устройств |
8 |
||
|
Тип выходного устройства |
Дискретный, релейные (нормально-разомкнутые контакты) |
||
|
Гальваническая развязка |
Индивидуальная |
||
|
Электрическая прочность изоляции, В |
2830 |
||
|
Коммутируемое напряжение в нагрузке, В, не более |
|||
| – для цепи постоянного тока | 30 (резистивная нагрузка) | ||
| – для цепи переменного тока | 250 (резистивная нагрузка) | ||
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока |
||
| Установившийся ток при максимальном напряжении: | |||
|
– для цепи постоянного тока, А, не более |
5 (резистивная нагрузка) |
||
| – для цепи переменного тока, А, не более | 10 (резистивная нагрузка) | ||
|
Допустимый ток нагрузки, мА, не менее |
10 (при 5 В постоянного тока) |
||
|
Механический ресурс реле, циклов, не менее |
10 000 000 |
||
|
Электрический ресурс реле, циклов, не менее |
200 000: 3 А при 125 В переменного тока, резистивная нагрузка; |
||
| 100 000: 3 А при 250 В переменного тока; | |||
| 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; | |||
| 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) | |||
|
Индикация и элементы управления |
|||
|
Тип дисплея |
текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
||
|
Дискретные индикаторы |
два светодиодных индикатора (красный и зеленый) |
||
|
Количество механических кнопок |
6 |
||
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: -20…+55 °С.
- Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря не более 2000 м.
- По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
- По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
- По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
- Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
- По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
- для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
- для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.
