Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных.
Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.
ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Основные функции прибора ОВЕН ТРМ12
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.
- Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
- Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.
- ПИД-регулирование управляемой величины с использованием:
- электропривода запорно-регулирующего (КЗР) или трехходового клапана;
- задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- Автонастройка ПИД-регулятора для настройки коэффициентов.
- Подключение датчика положения задвижки ко входу 2.
- График отопления по уличной температуре.
- Дистанционный пуск и остановка ПИД-регулятора.
- Сигнализация об обрыве в цепи регулирования (LBA).
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Защита настроек для разных групп специалистов.
Преимущества
Питание
Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
USB type С
USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
Монтаж

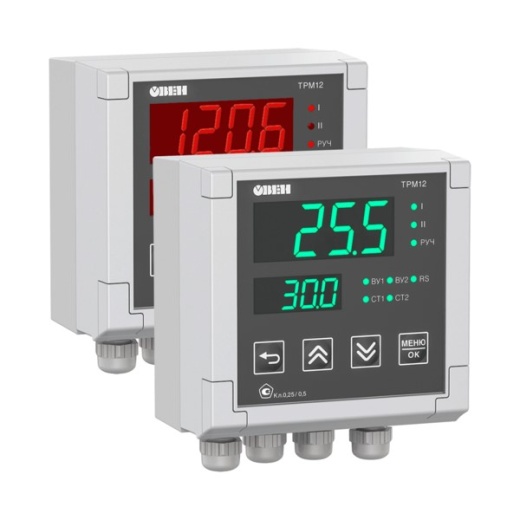

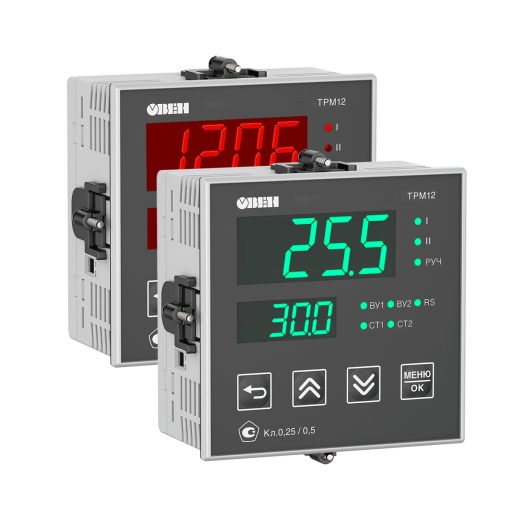

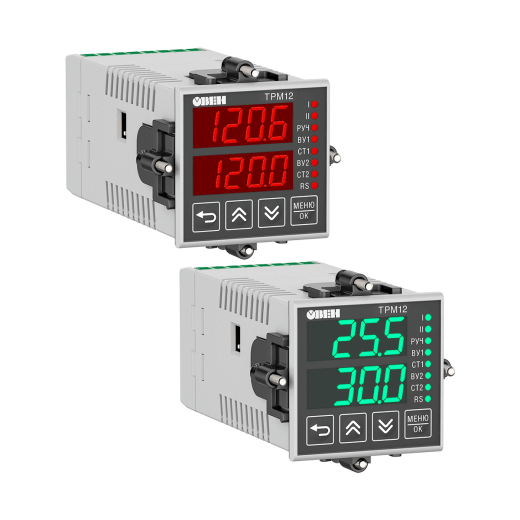

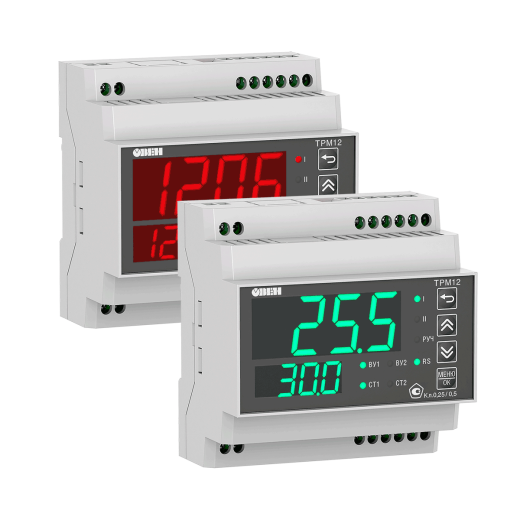

Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
Индикация
Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
Эксплуатация
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.
Диспетчеризация
В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
Питание
Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В,
переменное напряжение 90...264 В.
Автонастройка
Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.
Характеристики:
Питание
| Напряжение питания: | |
|
переменного тока |
~90…245 В |
| постоянного тока (только для корпуса Щ11) | =20...375 В (номинальное 24 В) |
|
Частота напряжения питания |
47...63 Гц |
|
Потребляемая мощность |
не более 7 ВА |
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В |
|
Максимально допустимый ток источника питания |
80 мА |
Универсальные входы
|
Количество универсальных входов |
1 |
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|
Время опроса входа: |
|
|
– для термопреобразователей сопротивления |
не более 0,8 с |
|
– для других датчиков |
не более 0,4 с |
|
Предел основной приведенной погрешности измерения: |
|
|
– для термоэлектрических преобразователей |
±0,5 % |
|
– для других датчиков |
±0,25 % |
Выходные устройства
|
Количество выходных устройств |
2 («больше», «меньше») |
|
Типы выходных устройств |
Р, К, С, Т (два ВУ одного типа) |
Корпус
|
Габаритные размеры (мм) и степень защиты корпуса |
|
|
Щитовой Щ1 |
96×96×65, IP54* |
|
Щитовой Щ2 |
96×48×100, IP54* |
|
Щитовой Щ11 |
96×96×49, IP54* |
|
Настенный Н |
130×105×65, IP44 |
|
* со стороны передней панели |
|
Условия эксплуатации
|
Температура окружающего воздуха |
–20...+50 °С |
|
Атмосферное давление |
84...106,7 кПа |
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
30...80 % |
Характеристики измерительных датчиков
|
Код b1-0 |
Тип датчика |
Диапазон измерений |
Разрешающая способность* |
|
01 |
ТСМ (Cu50) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
09 |
ТСМ (50М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
07 |
ТСП (Pt50) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
08 |
ТСП (50П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
00 |
ТСМ (Cu100) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
14 |
ТСМ (100М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
02 |
ТСП (Pt100) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
03 |
ТСП (100П) W100=1.391 |
–240…+1100 °С |
0,1 °С |
|
29 |
ТСН (100Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
30 |
ТСМ (Cu500) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
31 |
ТСМ (500М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
32 |
ТСП (Pt500) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
33 |
ТСП (500П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
34 |
ТСН (500Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
35 |
ТСМ (Cu1000) W100=1.426 |
–50…+200 °С |
0,1 °С |
|
36 |
ТСМ (1000М) W100=1.428 |
–200…+200 °С |
0,1 °С |
|
37 |
ТСП (Pt1000) W100=1.385 |
–200…+850 °С |
0,1 °С |
|
38 |
ТСП (1000П) W100=1.391 |
–250…+1100 °С |
0,1 °С |
|
39 |
ТСН (1000Н) W100=1.617 |
–60…+180 °С |
0,1 °С |
|
15 |
ТСМ (53М) W100=1.426 (гр. 23) |
–50…+200 °С |
0,1 °С |
|
04 |
термопара ТХК (L) |
–200…+800 °С |
0,1 °С |
|
20 |
термопара ТЖК (J) |
–200…+1200 °С |
0,1 °С |
|
19 |
термопара ТНН (N) |
–200…+1300 °С |
0,1 °С |
|
05 |
термопара ТХА (K) |
–200…+1360 °С |
0,1 °С |
|
17 |
термопара ТПП (S) |
–50…+1750 °C |
0,1 °С |
|
18 |
термопара ТПП (R) |
–50…+1750 °C |
0,1 °С |
|
16 |
термопара ТПР (В) |
+200…+1800 °C |
0,1 °С |
|
21 |
термопара ТВР (А-1) |
0…+2500 °С |
0,1 °С |
|
22 |
термопара ТВР (А-2) |
0…+1800 °C |
0,1 °С |
|
23 |
термопара ТВР (А-3) |
0…+1800 °C |
0,1 °С |
|
24 |
термопара ТМК (Т) |
–200…+400 °C |
0,1 °С |
|
12 |
ток 0…5 мА |
0…100 % |
0,1 % |
|
11 |
ток 0…20 мA |
0…100 % |
0,1 % |
|
10 |
ток 4…20 мА |
0…100 % |
0,1 % |
|
06 |
напряжение –50…+50 мВ |
0…100 % |
0,1 % |
|
13 |
напряжение 0…1 В |
0…100 % |
0,1 % |
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С |
|||
Характеристики выходных устройств
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
|
Р |
электромагнитное реле |
4 А при 220 В 50 Гц, cos φ > 0,4 |
|
К |
транзисторная оптопара n–p–n типа |
400 мА при 60 В пост. тока |
|
С |
симисторная оптопара |
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
|
Т |
выход для управления твердотельным реле |
выходное напряжение 4...6 В, |
