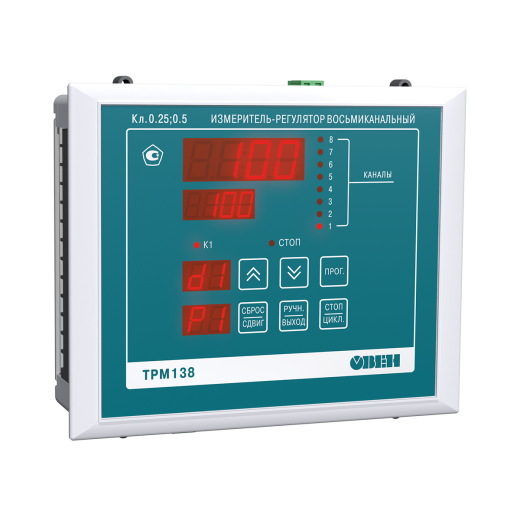

ТРМ138 — это многоканальный измеритель-регулятор для контроля температуры, давления, влажности и других параметров.
Он фиксирует текущие значения и передаёт данные в АСУ ТП верхнего уровня.
Прибор оснащен 8 универсальными входами для подключения любых стандартных датчиков и может управлять до 8 исполнительными механизмами.
Каналы группируются или работают независимо — вы сами выбираете конфигурацию под задачу.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Внимание!

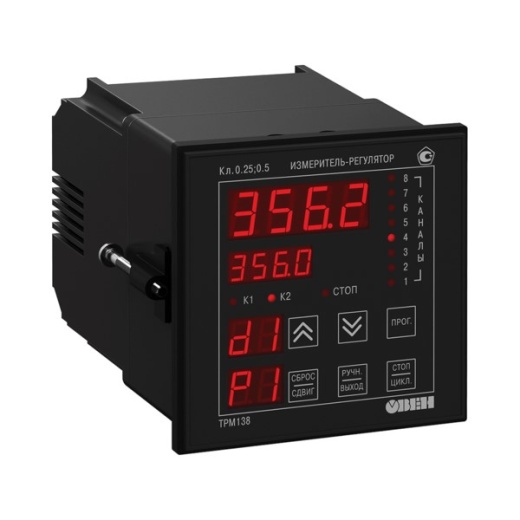

Теперь прибор ТРМ138 выпускается и в корпусе Щ7 со съемными клеммниками и меньшей глубиной щитового крепления.
Назначение прибора ОВЕН ТРМ138
Измеритель-регулятор ОВЕН ТРМ 138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.
Терморегулятор применяется в многозонных печах, в системах защитной автоматики.
Прибор выпускается в щитовом корпусе типа Щ4 и Щ7.
Функциональные возможности регулятора ОВЕН ТРМ138
- Восемь универсальных входов* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
- Вычисление дополнительных величин:
- средних значений от 2 до 8 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
- До восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т)
- регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10 В).
- От 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации
- Режим ручного управления выходными устройствами
- Конфигурирование функциональной схемы и установка параметров:
- кнопками на лицевой панели прибора
- на ПК с помощью программы-конфигуратора.
- Стандартная конфигурация — удобный выбор из четырех возможных
- Встроенный интерфейс rs-485 (протокол ОВЕН, Modbus ASCII/RTU)
* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Характеристики:
|
Напряжение питания |
90…264 В частотой 47...63 Гц |
|
Количество универсальных входов |
1...8 |
|
Входное сопротивление при подключении источника сигнала: |
|
|
– тока |
100 Ом ± 0,1 % (при подключении внешнего резистора) |
|
– напряжения |
не менее 100 кОм |
|
Предел допустимой основной погрешности измерения входного параметра |
±0,25 % |
|
– при использовании термопары |
±0,5 % |
|
Время опроса одного входа |
не более 1 с |
|
Напряжение питания активных датчиков |
20...28 В постоянного тока |
|
Максимально допустимый ток |
150 мА |
|
Количество выходных устройств |
8 |
|
Тип интерфейса связи с ЭВМ |
RS-485 |
|
Скорость передачи данных |
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
|
Тип кабеля |
экранированная витая пара |
|
Тип и габаритные размеры корпуса |
щитовой Щ4, 96×96×145 мм |
|
Степень защиты корпуса |
IP54 со стороны передней панели |
| Гарантийный срок обслуживания | 2 года |
Характеристики выходных устройств
|
Обозн. |
Тип выходного устройства |
Электрические характеристики |
|
Р |
электромагнитное реле |
4 А при 230 В |
|
К |
транзисторная оптопара структуры n–p–n типа |
200 мА при 40 В |
|
С |
симисторная оптопара |
50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
|
Т |
выход для управления твердотельным реле |
выходное напряжение – 4...6 В |
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
сопротивление нагрузки 0…800 Ом |
Характеристики измерительных датчиков
|
Тип датчика |
Диапазон измерений |
Разрешающая способность |
|
ТСМ 50М W100 = 1.426 |
–50…+200 °С |
0,1 °С |
|
ТСМ 50М W100 = 1.428 |
–190…+200 °С |
0,1 °С |
|
ТСМ 100М W100 = 1.426 |
–50…+200 °С |
0,1 °С |
|
ТСМ 100М W100 = 1.428 |
–190…+200 °С |
0,1 °С |
|
ТСП 50П W100 = 1.385 |
–200…+750 °С |
0,1 °С |
|
ТСП 50П W100 = 1.391 |
–200…+750 °С |
0,1 °С |
|
ТСП 100П W100 = 1.385 (Pt 100) |
–200…+750 °С |
0,1 °С |
|
ТСП 100П W100 = 1.391 |
–200…+750 °С |
0,1 °С |
|
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) |
–50…+200 °С |
0,1 °С |
|
термопара ТХК (L) |
–50…+750 °С |
0,1 °С |
|
термопара ТЖК (J) |
–50…+900 °С |
0,1 °С |
|
термопара ТНН (N) |
–50…+1300 °С |
1 °С |
|
термопара ТХА (K) |
–50…+1300 °С |
1 °С |
|
термопара ТПП (S) |
0…+1750 °C |
1 °С |
|
термопара ТПП (R) |
0…+1750 °C |
1 °С |
|
термопара ТВР (А-1) |
0…+2500 °С |
1 °С |
|
ток 0…5 мА |
0…100 % |
0,1 °С |
|
ток 0…20 мA |
0…100 % |
0,1 °С |
|
ток 4…20 мА |
0…100 % |
0,1 °С |
|
напряжение 0…50 мВ |
0…100 % |
0,1 °С |
|
напряжение 0…1 В |
0…100 % |
0,1 °С |
Условия эксплуатации
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от +1 до +50 °С;
- верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
