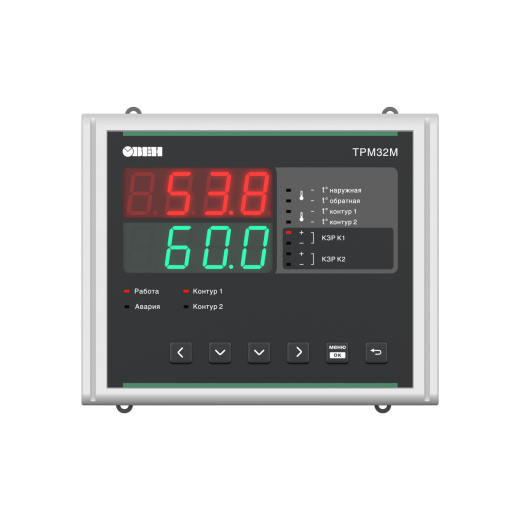

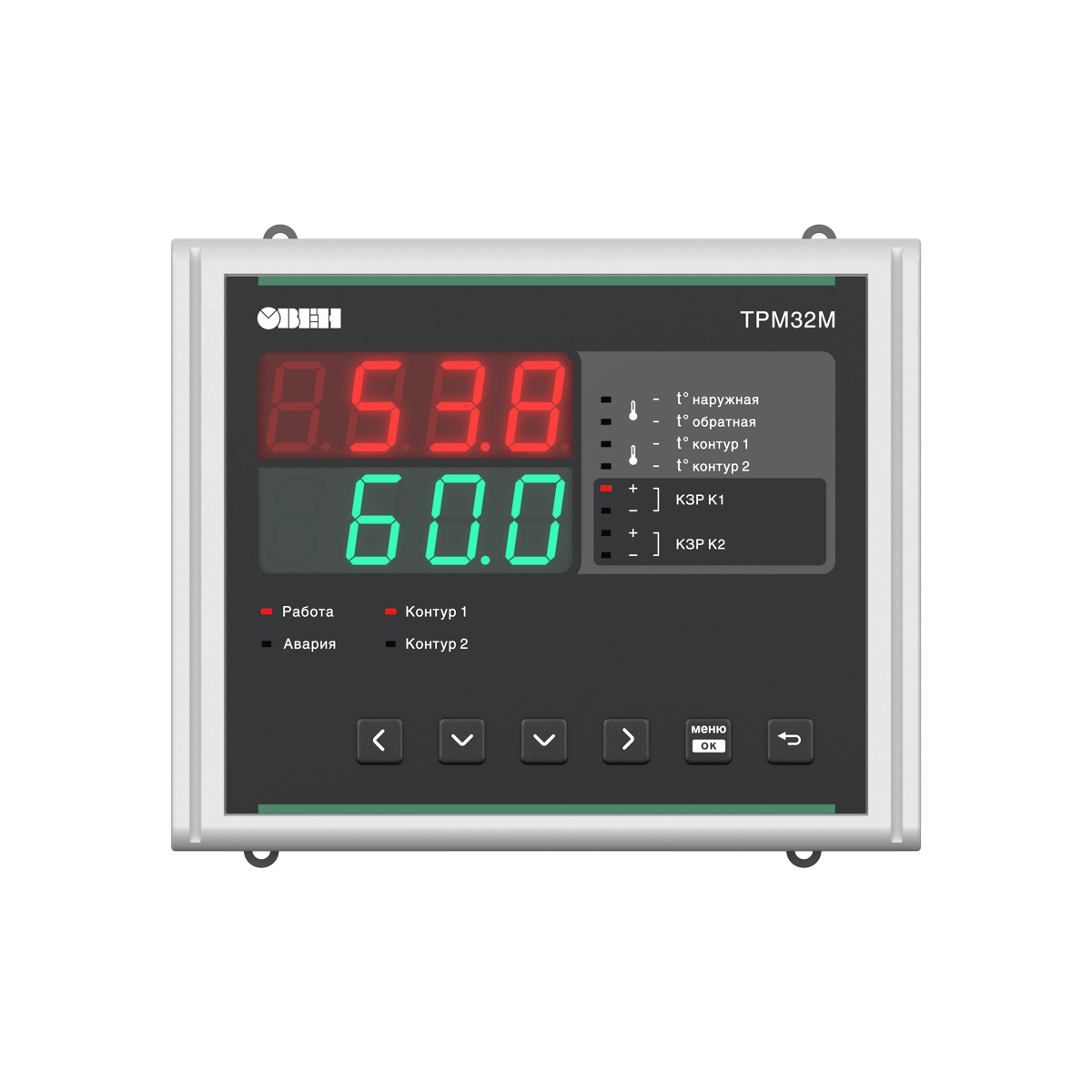

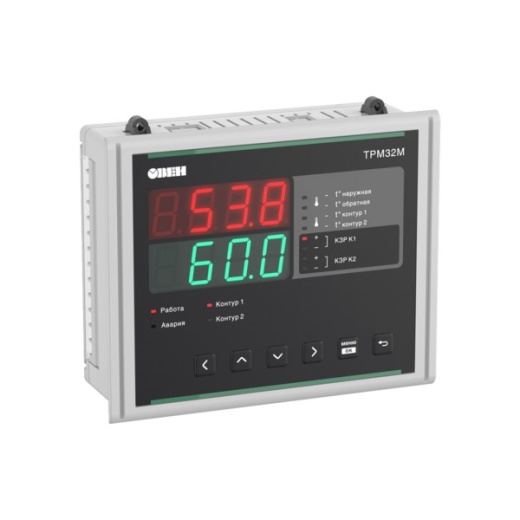

ТРМ32М — щитовой регулятор с готовыми алгоритмами управления одним или двумя контурами отопления и горячего водоснабжения.
ТРМ32М обеспечивает погодозависимое регулирование отопления, поддержание температуры ГВС, управление насосами и клапанами, контроль аварий и передачу данных в системы диспетчеризации.
Прибор предназначен для работы в индивидуальных, центральных и блочных тепловых пунктах, а также в котельных. Применяется в прямых и смесительных контурах отопления, контурах ГВС и системах с теплообменниками и бойлерами.
Преимущества
Погодозависимое регулирование отопления
Расчет уставки по отопительному графику в зависимости от температуры наружного воздуха с плавным выходом на заданное значение
Готовые алгоритмы управления
Встроенные ПИД-алгоритмы с автонастройкой для контуров отопления и ГВС без необходимости программирования
Управление насосными группами
Работа с двумя циркуляционными насосами на контур, автоматическое резервирование и перезапуск
Контроль температуры обратной воды
Коррекция уставки отопления при превышении температуры обратки для защиты теплосети
Защита оборудования и контроль аварий
Контроль обрыва и неисправности датчиков температуры, аварийная остановка регулирования, перевод КЗР в аварийное положение, архив аварий и индикация кодов неисправностей, сброс аварий с панели, внешней кнопкой или по сети
Удобная настройка и обслуживание
Настройка с лицевой панели прибора, конфигурирование через ПО Owen Configurator, режим «Тест» для пусконаладочных работ, системный пароль для защиты параметров, часы реального времени
Функциональные возможности
- ПИД-регулирование температуры отопления и ГВС
- Расчет уставки отопления по графику: 2–4 точки
- Автонастройка ПИД-регулятора
- Плавное изменение уставки при смене режимов
- Работа отопления по фиксированной уставке при отключенном датчике наружной температуры
- Управление двумя циркуляционными насосами на контур
- Контроль работы по датчику перепада давления (PDS)
- Контроль по сигналу запуска насоса – автоматическое переключение и перезапуск
- Интеграция в АСУ и диспетчеризации: обмен данными по Modbus RTU через RS-485
Характеристики:
| Корпус | |
| Щитовой | 169×138×56 мм |
| Степень защиты корпуса |
IP54 со стороны лицевой панели IP20 со стороны задней панели |
| Масса, не более | 0,75 кг |
|
Питание |
|
| Напряжение питания | ~90…253 В при 47…63 Гц |
| Потребляемая мощность, не более | 30 ВА |
| Внутренний источник питания | =24 В при токе нагрузки до 180 мА |
|

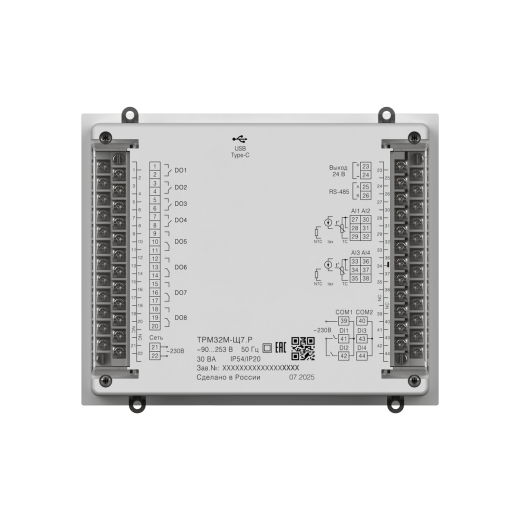

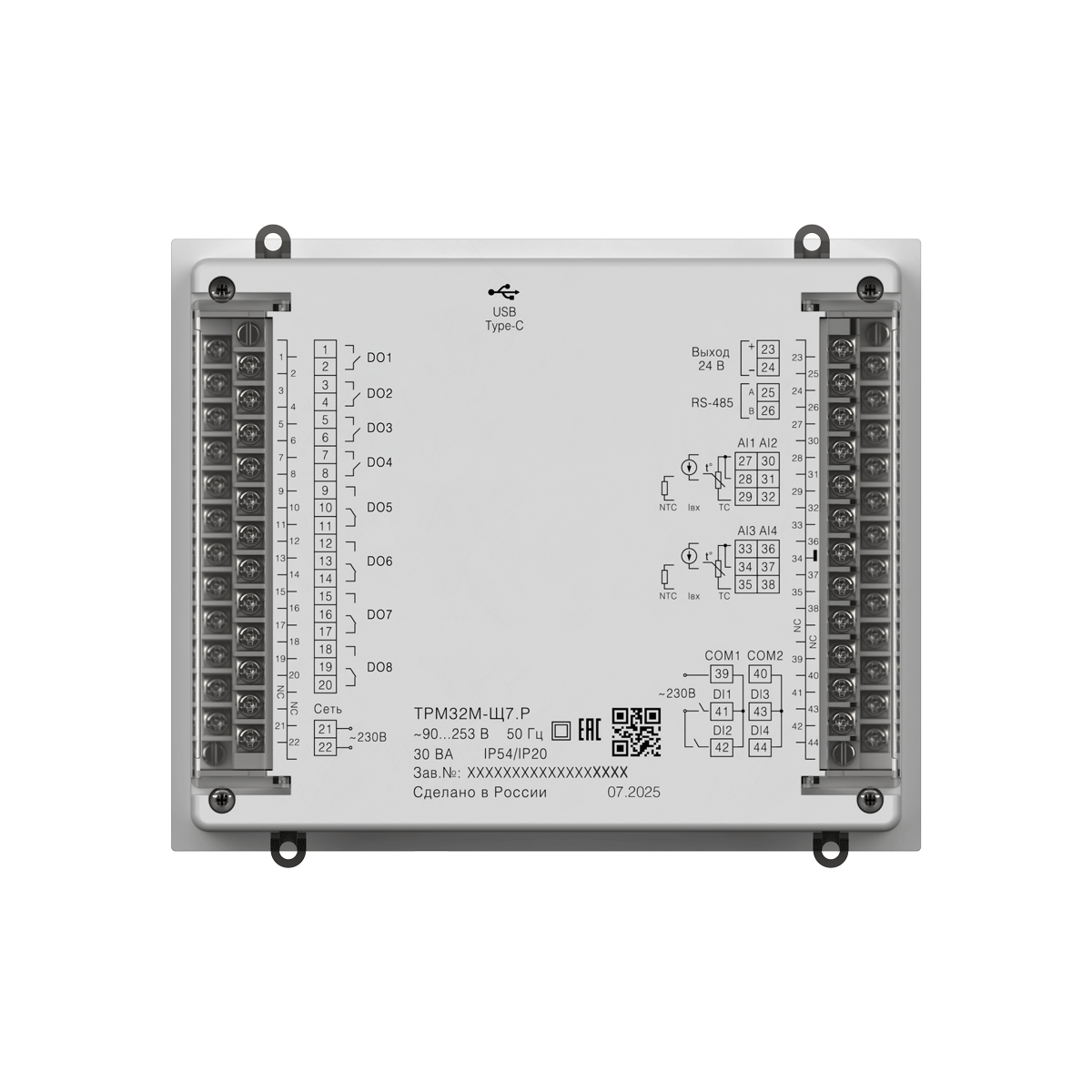

Коммуникационные интерфейсы |
|
| Количество портов |
1 × RS-485 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU |
| Режим работы | Slave |
|
Входы |
|
| Дискретные | 4 × DI |
| Подключаемые датчики |
механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле датчики типа сухой контакт |
| Аналоговые | 4 × AI |
| Подключаемые сигналы |
Термопреобразователи сопротивления 50М, 100М, 500М, 1000М Pt50, Pt100, Pt500, Pt1000 50П , 100П, 500П, 1000П Cu50, Cu100, Cu500, Cu1000 100Н, 500Н, 1000Н Сигналы тока 4…20 мА Терморезисторы10 кОм, B25/100 = 3950 K |
|
Выходы в зависимости от модификации |
|
| Дискретные |
8 × DO Электромагнитное реле 4 А при напряжении до ~250 В и cos φ > 0,4, до =30 В 4 × DOТранзисторная оптопара n-p-n типа К 400 мА, =60 В |
| Аналоговые |
2 × AO 4…20 мА 2 × AO 0…10 В |
|
Эксплуатация |
|
| Рабочая температура | +15…+25 ⁰С |
| Часы реального времени | есть |
| Средний срок службы | 12 лет |
| Гарантия | 2 года |
