Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.
Отличительные особенности
- 1-, 3- и 4-электродные исполнения.

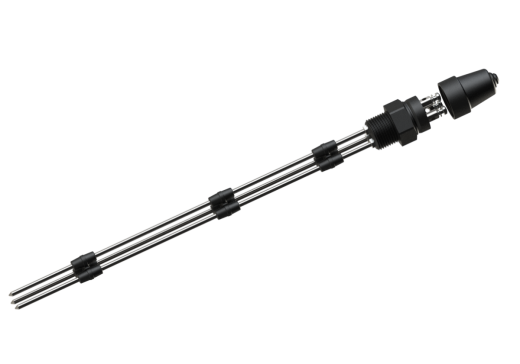

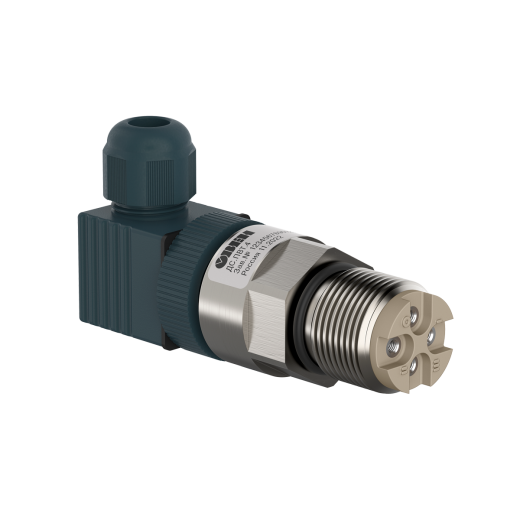

- Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).
- Рабочая температура до 240 °С (ДС.ПВТ).
- Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
- Гигиенический (пищевой) сертификат.
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Модификации кондуктометрических датчиков уровня ОВЕН ДС
Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры.

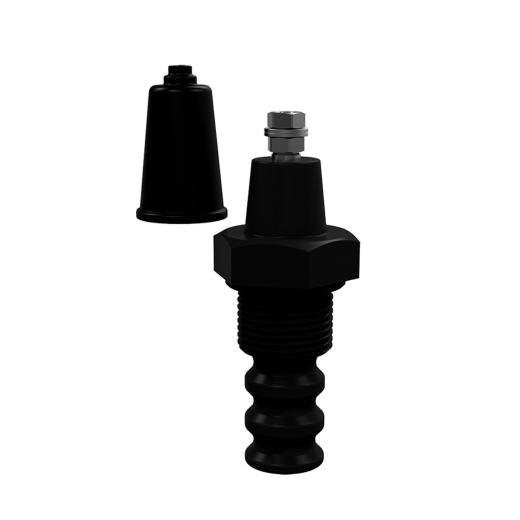

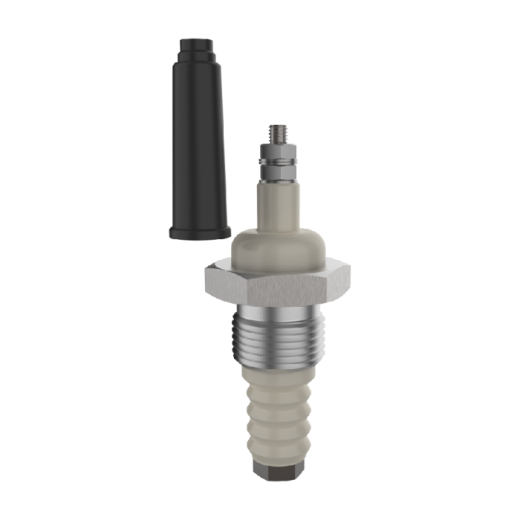

Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре.
Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС
|
Модификация |
ДС.ПВТ |
ДС.П |
ДС.П.3 |
ДС.ПВТ.4 |
|
Рабочее давление |
2,5 МПа |
- |
- |
1 МПа |
|
Рабочая температура |
240 °С |
100 °С |
70 °С |
80 °С |
|
Количество электродов |
1 |
3 |
4 |
|
Стержни (электроды) для кондуктометрических датчиков уровня
Стержень
Стержень с адаптером
Стержни выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.
Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.
Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.
Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.
В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.
Принцип действия
Пример применения (металлический резервуар) вертикальный монтаж
Пример применения (металлический резервуар) горизонтальный монтаж
Характеристики:
Технические характеристики
|
Тип датчиков и модификация |
Одноэлектродные датчики |
Трёхэлектродные датчики |
Четырёхэлектродные датчики |
|
|
ДС.ПВТ |
ДС.П |
ДС.П.3 |
ДС.ПВТ.4 |
|
|
Габаритный чертеж |
|
|
|
|
|
Присоединительные размеры |
М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 G3/8 |
М20×1,5 мм G1/2 S27 |
G1/2 S24 |
G3/4 |
|
Материал |
Материал изолятора – полифениленсульфид |
Материал корпуса – технамид |
Материал корпуса –пластмасса |
Материал изолятора – полифениленсульфид |
|
Давление измеряемой среды, не более |
2,5 МПа |
- |
- |
1 МПа |
|
Максимальная рабочая температура |
240 °С |
100 °С |
70 °С |
80 °С |
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Стержни (электроды)
|
Модификация стержня |
Стержень |
Стержень 1,95 с адаптером |
|
Габаритный чертеж |
|
|
|
Длина стержней, L* |
0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м |
1,95 м |
|
Присоединительные размеры |
М3×0,5 мм |
|
|
Материал |
Сталь нержавеющая 12Х18Н10Т или AISI 304 |
|
|
Конструктивные преимущества |
Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения. |
|
|
Комплектность |
Стержень – 1шт. |
|
Планка (разделительные пластины)
Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.
