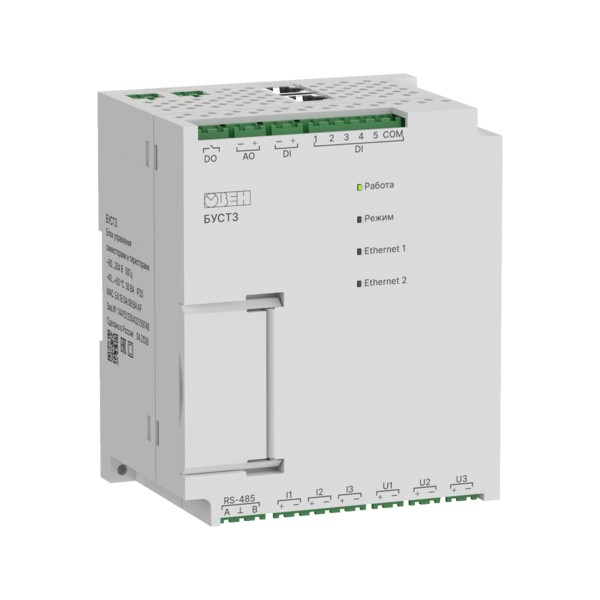

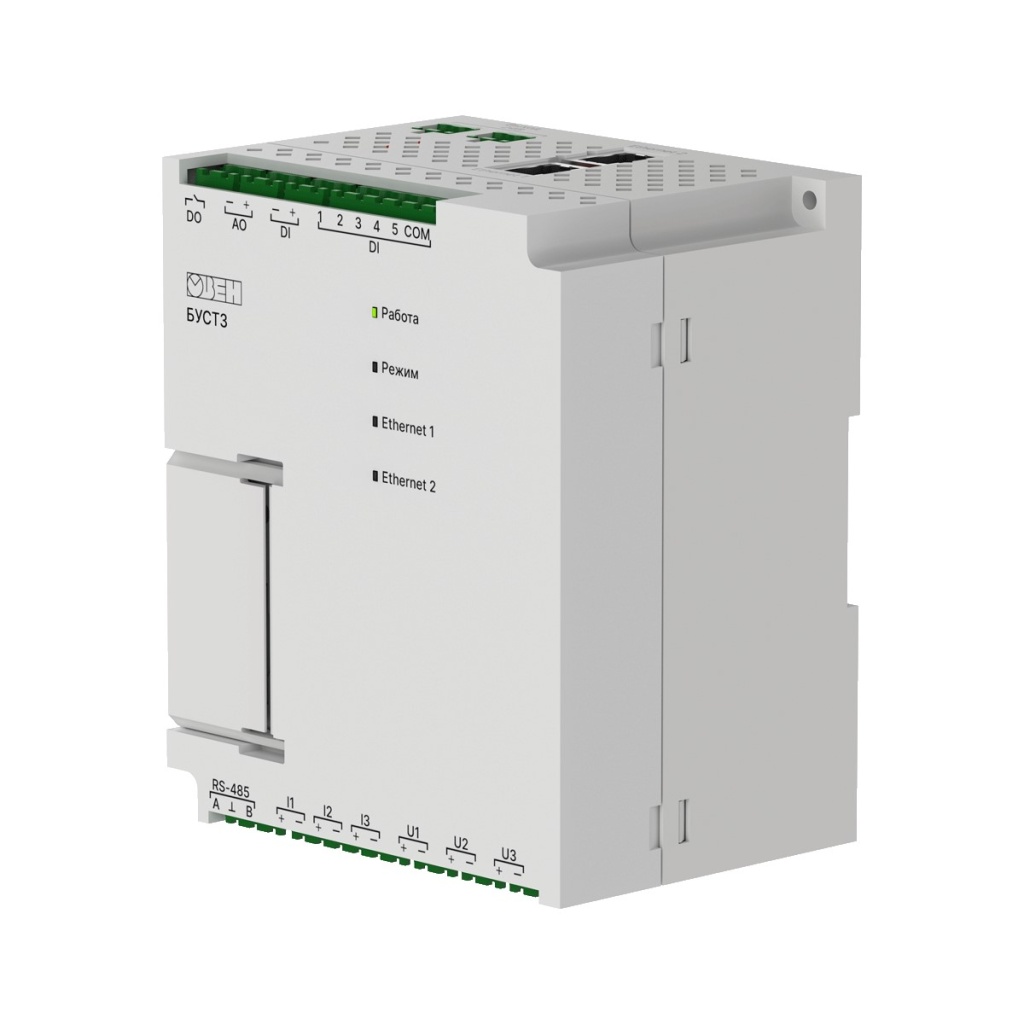

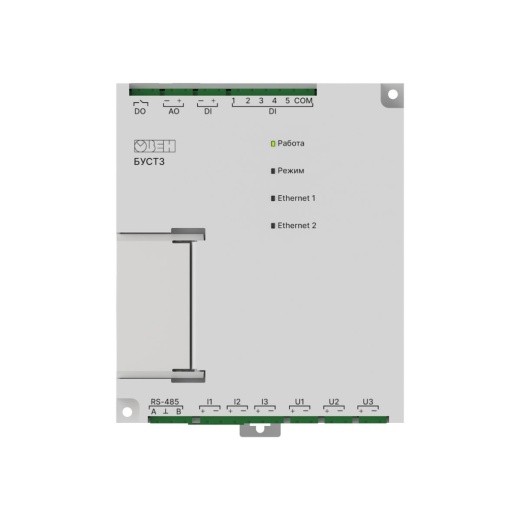

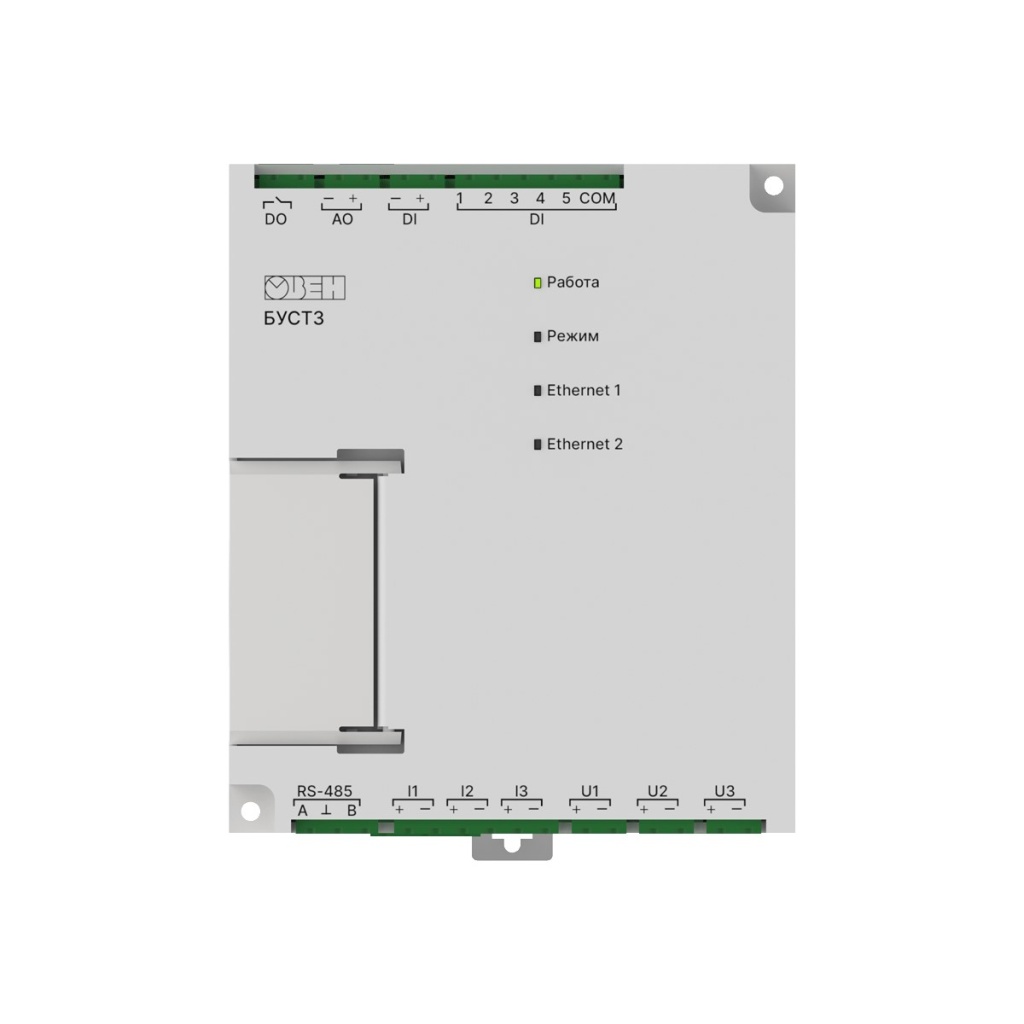

БУСТ3 блок управления симисторами и тиристорами с функциями защиты

БУСТ3 — устройство управления симисторами и тиристорами для точного регулирования мощности в промышленных системах автоматизации.

Прибор обеспечивает стабильное управление нагревательными элементами, инфракрасными излучателями, силовыми трансформаторами и электродвигателями, поддерживая высокую точность регулирования и надежную работу оборудования.

Встроенные средства контроля состояния силовых полупроводников повышают надежность системы, позволяют своевременно выявлять неисправности и обеспечивают безопасную эксплуатацию оборудования. Благодаря высокой точности управления БУСТ3 подходит для применения в системах промышленного нагрева и других технологических процессах, где важно стабильное регулирование мощности.

Преимущества

Трехканальное управление
Независимое управление тремя нагрузками позволяет сократить количество оборудования и реализовать несколько контуров регулирования одним устройством

Точное регулирование
Стабилизация тока, напряжения и мощности обеспечивает точное управление нагрузкой и стабильность технологического процесса

Гибкая настройка
Поддержка фазового, целочисленного алгоритма и алгоритма Брезенхема позволяет выбрать оптимальный режим управления для конкретной задачи

Комплексная защита
Контроль аварийных режимов по току и напряжению защищает нагрузку и повышает надежность работы оборудования

Удаленное управление
Два интерфейса Ethernet обеспечивают простую интеграцию в системы верхнего уровня и дистанционный контроль работы устройства

Журнал событий
Регистрация и просмотр событий упрощают диагностику, анализ работы оборудования и поиск причин неисправностей

Возможности

• Плавный пуск и остановка - обеспечивает плавное включение и отключение нагрузки, снижая пусковые токи и нагрузку на оборудование.
• Гибкая настройка - поддерживает задание уставки через дискретные входы, аналоговые сигналы, потенциометр, а также по интерфейсам Ethernet и RS-485.
• Автоматическое регулирование - встроенный ПИ-регулятор автоматически поддерживает заданные значения тока, напряжения или мощности без применения внешних устройств управления.
• Удаленный мониторинг - позволяет контролировать параметры работы устройства через облачный сервис диспетчеризации OwenCloud.
• Защита оборудования - автоматически отключает нагрузку при перегреве, превышении тока, перенапряжении, пониженном напряжении и потере связи по Modbus, предотвращая аварийные ситуации.
• Простое подключение - встроенный источник питания 24 В, световая индикация и дискретные выходы «Готовность» и «Авария» упрощают интеграцию устройства в систему управления.

Три алгоритма управления для разных задач

БУСТ3 поддерживает три алгоритма управления тиристорами и симисторами, что позволяет выбрать оптимальный способ регулирования мощности в зависимости от типа нагрузки и требований технологического процесса.

• Алгоритм Брезенхема (числоимпульсный метод, дельта-сигма модуляция первого порядка) равномерно распределяет включенные и отключенные полупериоды во времени, обеспечивая более стабильную подачу мощности по сравнению с классическим пакетным управлением. Это позволяет уменьшить температурные колебания нагрузки и снизить фликкер-эффект в питающей сети.
• Фазовый метод обеспечивает плавное изменение действующего значения напряжения за счет изменения угла открытия силового ключа. Подходит для задач, где требуется максимально быстрый отклик и высокая точность регулирования мощности.
• Числоимпульсный (пакетный) метод регулирует мощность изменением соотношения периодов включения и отключения нагрузки. Коммутация выполняется в момент перехода напряжения через ноль (Zero Cross), что значительно снижает уровень электромагнитных помех.

Характеристики:

Технические характеристики
