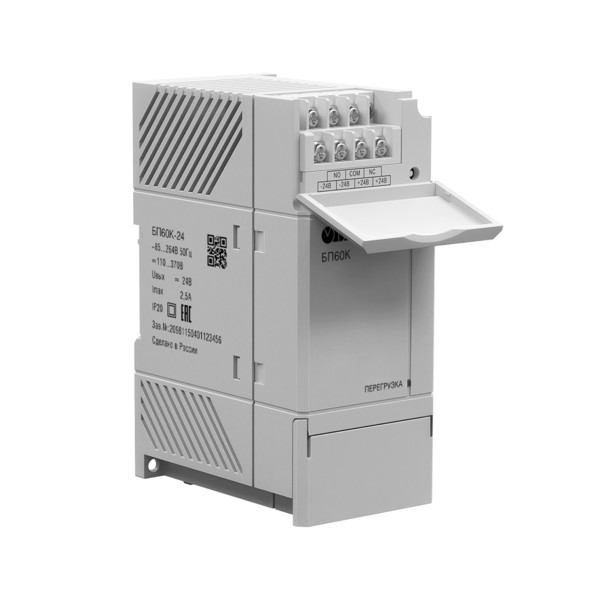

Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210.
Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.
Особенности и преимущества
- Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Регулировка выходного напряжения: ±8 %.
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
- Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).
Примеры применения

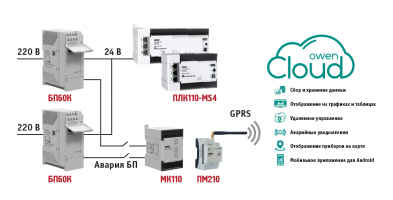

Питание ПЛК с резервированием и сигнализацией состояния питания по каждой из фаз
Питание ПЛК с резервированием и удаленным контролем состояния питания в SCADA или OwenCloud

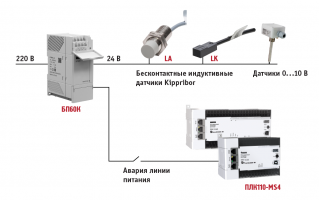

Сигнализация наличия питания для датчиков и актуаторов в ответственных применениях
Функциональные возможности
- Защита от перегрева (диапазон рабочих температур)
Применение блока питания БП60К допускается только в условиях окружающей среды, выделенных на графике затемнением
- Защита по перегрузке типа «ограничение выходного тока»
Блок питания БП60К автоматически ограничивает выходной ток в диапазоне 110±5 % от номинального.
Модификации:
Характеристики:
|
Параметр |
Значение |
|
|
Выходные параметры |
Номинальное напряжение, В |
24 |
|
Номинальный ток, А |
2,5 |
|
|
Номинальная мощность, Вт |
60 |
|
|
Подстройка выходного напряжения, % |
±8 |
|
| Допустимое отклонение напряжения, % | ±2 | |
| Нестабильность выходного напряжения от входного напряжения, % | ±0,5 | |
|
Нестабильность выходного напряжения от выходного тока, % |
±0,25 |
|
| Коэффициент температурной нестабильности, %/°С | ±0,015 | |
|
Размах напряжения шума и пульсаций (межпиковое), мВ, не более |
120 |
|
|
Входные параметры |
Напряжение питания переменного тока, В |
85…264 |
|
Частота переменного тока, Гц |
45…65 |
|
|
Напряжение питания постоянного тока, В |
110…370 |
|
|
Номинальный ток потребления, не более, А |
1,25 |
|
|
Пусковой ток, не более, А |
36 |
|
|
КПД при номинальной нагрузке, %, не менее |
85 |
|
|
Защиты |
Тип защиты от перегрузки – ограничение выходного тока: - порог ограничения выходного тока, % от Iном |
104…116 |
|
Тип защиты от перенапряжения – ограничение выходного напряжения: - порог ограничения выходного напряжения, % от Uном |
150 |
|
|
Безопасность и ЭМС |
Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008 |
N2 |
|
Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4 |
критерий качества А |
|
|
Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009 |
класс Б |
|
|
Степень защиты по ГОСТ 14254-96 |
IP20 |
|
|
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012 |
II |
|
|
Изоляция по ГОСТ 12.2.091-2012 |
усиленная |
|
|
Категория перенапряжения по ГОСТ Р 50571.19-2000 |
II |
|
|
Степень загрязнения по ГОСТ Р 50030.1-2000 |
2 |
|
|
Электрическая прочность изоляции (вход-выход), В Электрическая прочность изоляции (вход-корпус), В Электрическая прочность изоляции (выход-реле), В |
3000 3000 2000 |
|
|
Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм |
1000 |
|
|
Окружающая среда |
Рабочий диапазон температур окружающей среды, °С |
-40…+70 * |
|
Температура хранения и транспортирования, °С |
-50…+80 |
|
|
Прочее |
Срок эксплуатации, лет |
10 |
|
Срок гарантийного обслуживания, годы |
2 |
|
|
Средняя наработка на отказ, ч |
50000 |
|
|
Масса, кг, не более |
0,5 |
|
|
Возможность последовательного соединения |
Есть |
|
|
Возможность параллельного соединения |
Есть |
|
|
Тип автоматического выключателя |
6 А, тип С или 10 А, тип B |
|
|
Характеристики дискретного выхода |
2 А при переменном напряжении 250 В и cosj>0,4 2 А при постоянном напряжении не более 24 В |
|
Примечание * - График зависимости выходной мощности от температуры окружающей среды приведен в разделе «Функциональные возможности».
Режимы индикации и сигнализации
|
Событие |
Индикаторы |
Дискретный выход |
||
|
Выход |
Перегрузка |
DO1A |
DO1C |
|
|
Номинальная нагрузка |
Светится зеленым |
Не светится |
Разомкнут |
Замкнут |
|
Ограничение выходного тока |
Светится оранжевым |
Замкнут
|
Разомкнут |
|
|
Перегрузка |
Не светится |
Мигает красным |
||
