Modbus Universal MasterOPC Server (OPC-сервер МПС Софт)

СКАЧАТЬ ПРОБНУЮ ВЕРСИЮ

Modbus Universal MasterOPC Server предназначен для организации связи по стандарту OPC-устройств, поддерживающих наиболее распространенный в промышленности протокол Modbus ASCII/RTU/TCP, список параметров в которых жестко не определен – таких как ОВЕН ПЛК, СПК и т.д.

Поддерживаются следующие стандарты передачи данных:

• Modbus RTU (включая SLAVE).
• Modbus ASCII.
• Modbus TCP/IP (включая SLAVE).
• Modbus over TCP (поддержка Ethernet-COM конвертеров).
• OPC DA 2.05 – передача текущих данных.
• OPC HDA 1.2 – передача архивных данных*.
• OPC UA – передача архивных и текущих данных*.

* Для организации хранилища архивных данных Modbus Universal MasterOPC Server имеет встроенный SQL Server.

ОРС-сервер выпускается в трех редакциях:

• S – до 2 500 тегов.
• M – до 20 000 тегов.
• H – без ограничения по количеству тегов.

Версии M и H точек имеют дополнительные функции:

• Резервирование каналов связи – повышение надежности опроса устройств.
• Поддержка протокола MQTT – интеграция с IoT-устройствами и облачными сервисами.
• Поддержка ODBC – интеграция с различными СУБД.
• Встроенный IEC 60870-5-104 Server – возможность опроса устройств по протоколу IEC 60870-5-104.

Документация и поддержка

ДОКУМЕНТАЦИЯ

ПОДДЕРЖКА

Основные возможности Modbus Universal MasterOPC Server

• Обмен данными с устройствами по протоколу Modbus RTU/ASCII по выделенной линии через последовательный интерфейс (RS-232 или RS-485).
• Обмен данными с устройствами по протоколу Modbus TCP через TCP/IP.
• Обмен данными с устройствами в режиме «Modbus over TCP» через преобразователи интерфейсов Ethernet – RS-232/422/485.
• Режим TCP-сервера – возможность связи со шлюзами GPRS/3G без назначения статических IP-адресов.
• Обмен данными с устройствами по протоколу Modbus RTU/ASCII/TCP в режиме Slave.
• Обмен данными с устройствами через GSM-модем и отправка SMS-сообщений.
• Встроенный скриптовый редактор, существенно расширяющий функциональность продукта.

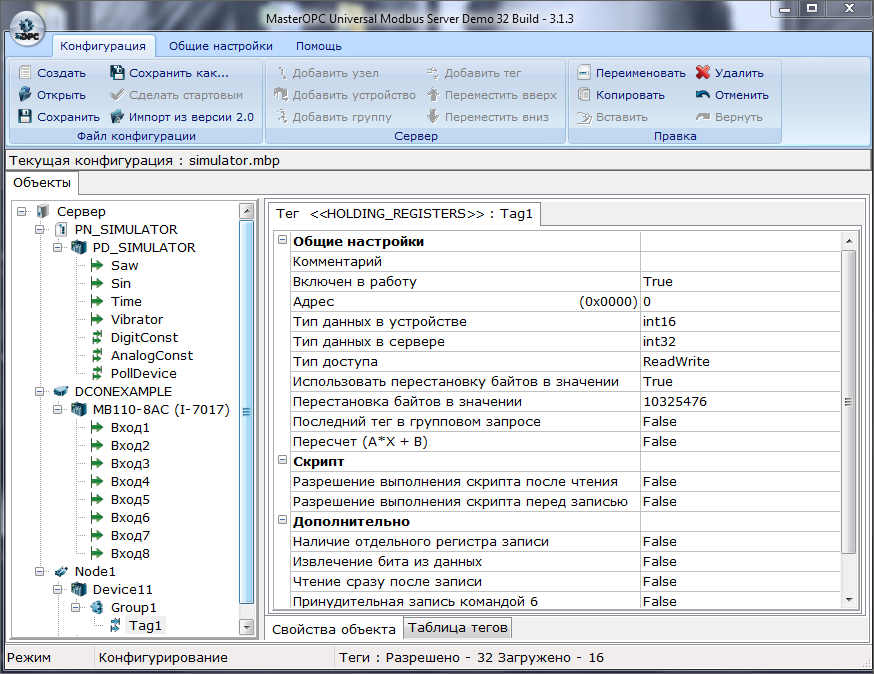

Отличительные возможности Modbus Universal MasterOPC Server

• Шаблоны устройств
• Масштабирование значений (приведение к требуемому диапазону).

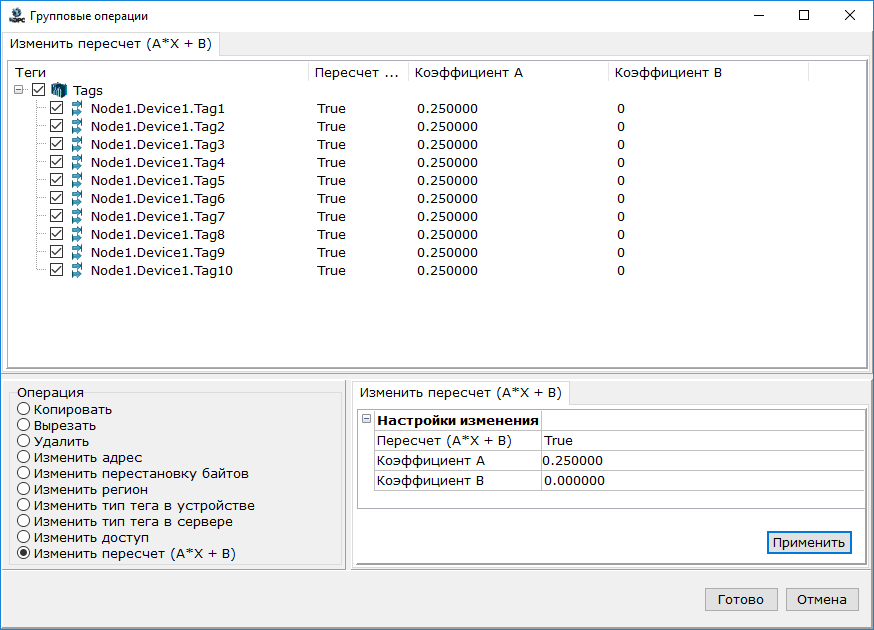

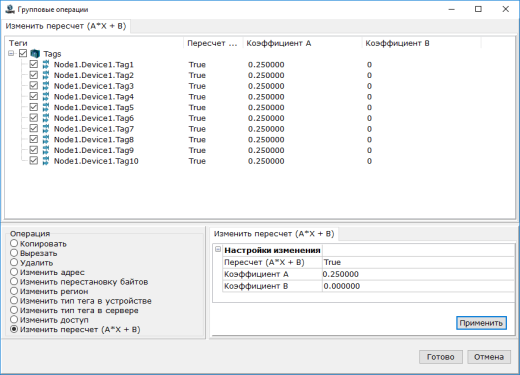

• Поддержка групповых операций с тегами.
• Мастер импорта тегов из csv файлов.
• Возможность произвольной перестановки байтов (максимальная длина слова 8 байтов).
• Извлечение отдельных битов в значениях тегов.
• Автоматическое преобразование типов.
• Поддерживаемые типы данных bool, int16, uint16, int32, uint32, float, double, string.
• Ведение подробного лога диагностических сообщений.
• Отслеживание качества связи.
• Поддержка резервирования каналов связи (в редакции H).
• Поддержка 20 функции Modbus (функция 0x14 – Read File Record).
• Генерация любого Modbus запроса.
• Гибкое управление групповыми запросами.
• Поддержка внеочередного чтения после записи значения при управлении.
• Трассировка обмена с устройствами.
• Архивирование тегов с передачей архивов по OPC HDA.
• Поддержка ODBC-клиента (в редакциях M и H): возможность обмена данными со сторонними приложениями, не поддерживающими технологию OPC, – MES, ERP и BI-системами, различными системами учета и контроля, облачными сервисами и т.д.

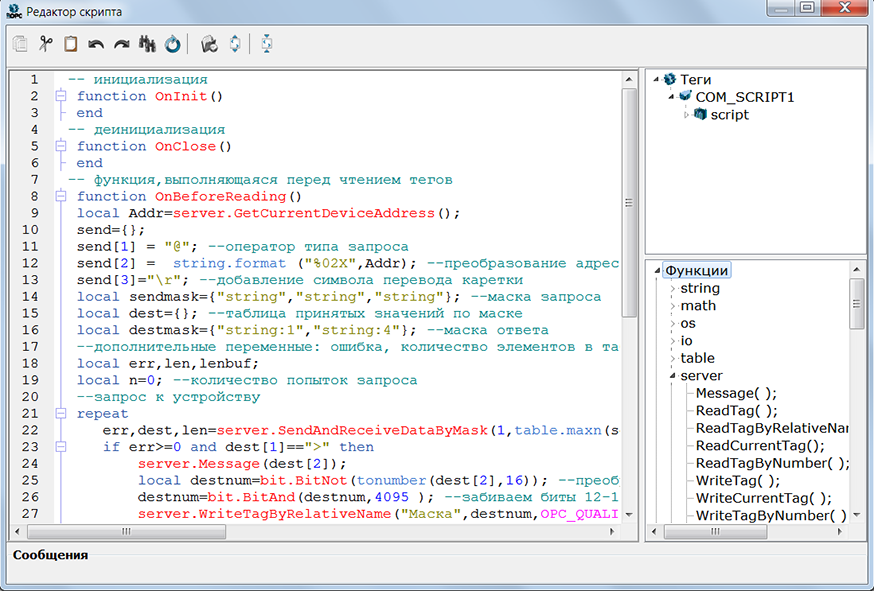

Встроенный редактор скриптов

Встроенный редактор скриптов предоставляет возможность дополнительной обработки данных, получаемых и передаваемых на внешние устройства. С помощью редактора скриптов можно:

• Разработать драйвер по описанию на основе Modbus или любых других стандартов.
• Разработать различные симуляторы сигналов.
• Производить расчет параметров косвенным способом.
• Производить различные операции с качественными параметрами тегов.

Скрипты могут применяться на любом уровне дерева OPC – узлы связи, устройства, теги и т.д. Возможности редактора скриптов:

• Подсветка ключевых слов, доступ к тегам и библиотекам.
• Развертка и сворачивание строк кода.
• Возможность разработки OPC DA/HDA-серверов для любых протоколов связи по описанию.
• Возможность операций со значениями переменных после чтения или перед записью.
• Поддержка различных операций с метками качества в соответствии со стандартом OPC.
• Встроенные функции для работы с портами.
• Встроенные функции для работы с файлами, массивами, строками.
• Встроенные функции для работы с СУБД SQlite.
• Возможность разработки генератора значений переменных.

ODBC-клиент

В редакциях Modbus Universal MasterOPC Server на 10000, 60000 и 200000 тегов реализован функционал ODBC-клиента. Это позволяет напрямую взаимодействовать с большинством современных баз данных. Для реализации обмена используется технология Open DataBase Connectivity (ODBC).
Благодаря ODBC-клиенту MasterOPC может легко обмениваться данными со сторонними приложениями, не поддерживающими технологию OPC, – MES, ERP и BI-системами, различными системами учета и контроля, облачными сервисами и т.д., что дает возможность интеграции разнородных программных продуктов в общую информационную сеть, создавая таким образом единое информационное пространство.

Возможности ODBC-клиента:

• Поддержка SQL-запросов для чтения и записи из ODBC-совместимых баз данных.
• Встроенные в редактор скриптов функции для работы с ODBC – функции запросов, управление подключениями и транзакциями.
• Возможность считывания архивов по OPC HDA и сохранение их в сторонних базах данных с помощью специального метода «ReadHDAFromTag».
• Подробные примеры использования ODBC в справочной системе.
• Высокая производительность.

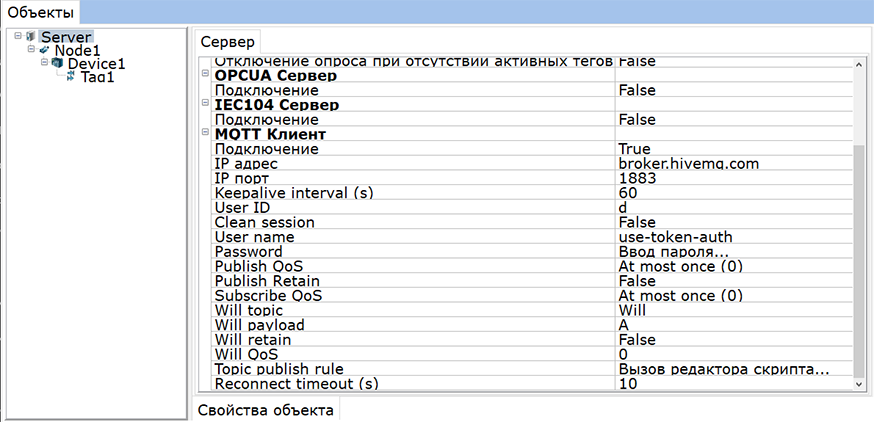

Поддержка протокола MQTT

В Modbus Universal MasterOPC Server реализована поддержка протокола MQTT, предназначенного для обмена данными между IoT-устройствами и интеграции с облачными сервисами (Microsoft Azure, Amazon Web Services и др.). Встроенный MQTT-клиент позволяет отправлять и получать данные по протоколу MQTT, а также реализовать программный конвертер MQTT-OPC и наоборот.

Возможности:

• Передача значений любых тегов с метками времени и качества.
• Получение значений от устройств MQTT и запись их в теги OPC.
• Гибкие настройки MQTT-сообщений с подтверждением получения.
• Гибкие настройки формата MQTT-сообщений.
• Отслеживание состояния подключения к брокеру MQTT с автоматическим переподключением в случае сбоя связи.

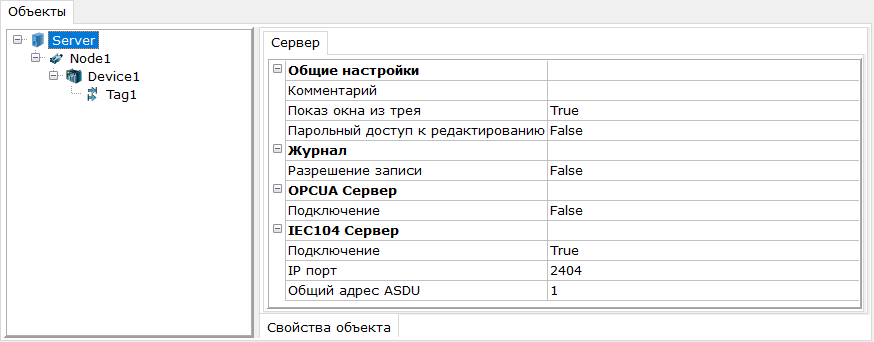

IEC 60870-5-104 Server

Modbus Universal MasterOPC Server поддерживает режим сервера для протокола IEC 60870-5-104. Протокол IEC 60870-5-104 активно применяется в энергетической и нефтегазовой отраслях. Режим сервера позволяет осуществить обмен данными с любых тегов OPC по протоколу IEC 60870-5-104, т.е. создать программный конвертер Modbus - IEC 60870-5-104.

Возможности:

• Установка порта подключения и адреса ASDU.
• Возможность конфигурации тегов (адрес, метод передачи значений, установка «только для чтения» и др.).
