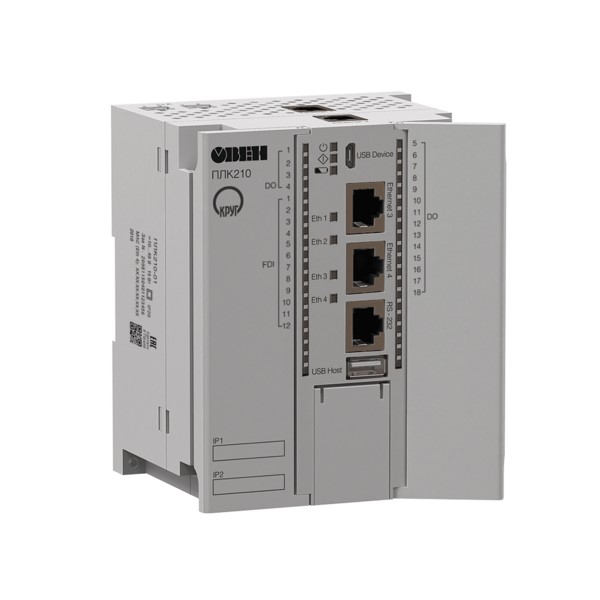

ОВЕН ПЛК210-KR – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ «КРУГ».
СРВК характеризуется высокой надежностью и эффективностью работы, поддерживает большой список подключаемых к контроллеру приборов и устройств, устойчиво работает на медленных и неустойчивых каналах связи. Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ».
СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
ОВЕН ПЛК210-KR – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ «КРУГ».
СРВК характеризуется высокой надежностью и эффективностью работы, поддерживает большой список подключаемых к контроллеру приборов и устройств, устойчиво работает на медленных и неустойчивых каналах связи. Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ».
СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.
Области применения
- Водоканалы
- Электрические сети
- Котельные
- Энергохозяйства предприятий
- Системы учета
- Теплосети
- Здания и сооружения
Преимущества совместного использования ПЛК210-KR и SCADA КРУГ-2000
- Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы.
- Поддержка стандарта IEC-61131 на нижнем (контроллеры) и верхнем (серверы БД) уровнях.
- Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки.
- Загрузка «одной кнопкой» прикладного программного обеспечения (базы данных, конфигурации, технологические программы и др.) на все компоненты АСУ ТП.
- Ведение событийных трендов с дискретизацией от 50 мс в контроллерах с возможностью их передачи и отображения в SCADA.
- Обмен с контроллерами по высоконадежному скоростному протоколу.
- Сетевая загрузка программного обеспечения контроллера, online-диагностика контроллера и его модулей.
- Возможность отладки контроллера без остановки (в т.ч. удаленно).
СРВК обеспечивает различные схемы аппаратного резервирования ПЛК210-KR:
- 100%-ое «горячее» резервирование процессорного модуля,
- 100%-ое «горячее» резервирование всего контроллера.
Модификации
|
Модификация |
Дискретные входы (DI) |
Дискретные выходы (DO) |
Аналоговые входы (AI) |
Аналоговые выходы (AO) |
|
ПЛК210-01-KR |
12 DI 12 – быстрые до 95 кГц |
18 DO 18 – э/м реле |
– |
– |
|
ПЛК210-02-KR |
24 DI 12 – быстрые до 95 кГц 12 – до 20 Гц |
12 DO 12 – э/м реле |
– |
– |
|
ПЛК210-03-KR |
24 DI 12 – быстрые до 95 кГц 12 – до 20 Гц |
16 DO 8 – быстрые ключи до 60 кГц 8 – ключи |
– |
– |
Характеристики:
|
Параметр |
Значение (свойства) |
|
Питание |
|
|
Количество портов питания |
2 (основной и резервный) |
|
Напряжение питания |
10…48 В (номинальное 24 В) |
|
Напряжение перехода от основного источника питания к резервному |
6…9 В |
|
Потребляемая мощность, не более |
16 Вт |
|
Защита от переполюсовки |
Есть |
|
Вычислительные ресурсы |
|
|
Центральный процессор |
RISC-процессор Texas Instruments Sitara AM3358, 800 МГц |
|
Объем флеш-памяти (тип памяти) |
512 Мбайт (NAND) |
|
Объем оперативной памяти (тип памяти) |
256 Мбайт (DDR3) |
|
Объем Retain-памяти (тип памяти) |
256 Кбайт (MRAM) |
|
Время выполнения пустого цикла (стабилизированное) |
3 мс |
| Операционная система |
Linux Версия ядра 4.14.67 |
|
Интерфейсы связи |
|
|
Ethernet 100 Base-T |
|
|
Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45)
|
|
Поддерживаемые промышленные протоколы* |
|
|
Поддерживаемые прикладные протоколы |
|
|
RS-485 |
|
|
Количество портов |
2 |
|
Поддерживаемые протоколы* |
|
|
Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
Подтягивающие резисторы |
Есть |
|
RS-232 |
|
|
Количество портов |
1 (сигналы Rx, Tx, GND) |
|
Поддерживаемые протоколы* |
|
|
Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
USB Device |
|
|
Количество портов |
1 × micro USB (RNDIS) |
|
Подключаемые накопители |
|
|
USB Host |
|
|
Количество разъёмов |
1 × USB type A |
|
Поддерживаемые устройства |
MSD / FTDI, USB 2.0 / 1.1 |
|
SD card |
|
|
Количество разъёмов |
1 |
|
Поддерживаемые устройства |
microSD |
|
Максимальная ёмкость |
4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
|
Часы реального времени |
|
| Погрешность хода, не более: | |
|
– при температуре +25 °С |
3 секунды в сутки |
| – при температуре -40 и +55 °С | 18 секунд в сутки |
|
Тип источника питания |
Батарея CR2032 |
|
Срок работы на одной батарее |
5 лет |
|
Общие сведения |
|
|
Габаритные размеры |
(105×124×83) ±1 мм |
|
Масса, не более |
1,2 кг |
|
Степень защиты корпуса по ГОСТ 14254–96 |
IP20 |
|
Индикация на передней панели |
Светодиодная |
|
Встроенное оборудование |
Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
|
Средняя наработка на отказ** |
60 000 ч |
|
Средний срок службы |
8 лет |
|
* Возможна реализация нестандартных протоколов по заказу. |
|
|
Дискретные входы (DI и FDI) |
||
|
Параметр |
Значение (свойства) |
|
|
Дискретные входы (DI) |
Быстрые дискретные входы (FDI) |
|
|
Режимы работы |
|
|
|
Тип входов по ГОСТ IEC 61131-2 |
1 |
|
|
Максимальный ток «логической единицы» |
5,5 мА |
|
|
Максимальный ток «логического нуля» |
1,2 мА |
|
|
Напряжение «логической единицы» |
9…30 В |
|
|
Напряжение «логического нуля» |
0…5,5 В |
|
|
Гистерезис выключения «логической единицы», не менее |
0,5 В |
|
|
Подключаемые входные устройства |
контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором |
контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
|
Минимальная длительность импульса, воспринимаемая входом |
3 мс* |
5 мкс |
|
Максимальная частота входного сигнала |
300 Гц* |
95 кГц |
|
* Определяется длительностью цикла ПЛК. |
||
|
Дискретные выходы (DO) типа электромагнитное реле |
||
|
Параметр |
Значение (свойства) |
|
|
Тип контакта |
Нормально-разомкнутый контакт |
|
|
Режимы работы |
|
|
|
Максимальный ток коммутации |
|
|
|
Максимальное напряжение на контакты реле |
|
|
|
Минимальный ток коммутации |
10 мА |
|
|
Категория применения по ГОСТ IEC 60947-5-1:2014 |
АС-15, С300* |
|
|
Механический ресурс реле, не менее |
5 000 000 переключений |
|
|
Электрический ресурс реле |
35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300* |
|
|
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более |
10 мс |
|
|
Параметры ШИМ |
||
|
Максимальная частота |
1 Гц (при коэффициенте заполнения 0,5) |
|
|
Минимальная длительность импульса ШИМ |
50 мс |
|
|
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА |
||
|
Дискретные выходы (DO и FDO) типа транзисторный ключ |
|||||||
|
Параметр |
Значение (свойства) |
||||||
|
Дискретный выходы (DO) |
Быстрые дискретные выходы (FDO) |
||||||
|
Режимы работы |
|
|
|||||
|
Режим включения выхода |
Верхний ключ |
Верхний и нижний ключи |
Верхний ключ |
Верхний и нижний ключи |
|||
|
Напряжение питания выходов |
10…36 В |
||||||
|
Максимальный постоянный ток нагрузки |
0,85 А |
0,15 А |
0,85 А |
0,15 А |
|||
|
Максимально допустимый кратковременный ток нагрузки |
1,3 А |
0,19 А |
1,3 А |
0,19 А |
|||
|
Максимальная частота выходного сигнала (для резистивной нагрузки) |
300 Гц* |
10 кГц |
60 кГц |
||||
|
Минимальная длительность выходного сигнала (для резистивной нагрузки) |
3 мс* |
10 мкс |
5 мкс |
||||
|
Максимальная емкость нагрузки |
100 000 мкФ |
1 мкФ** |
100 000 мкФ |
1 мкФ** |
|||
|
Типы защиты выходов |
|
||||||
|
* Определяется длительностью цикла ПЛК. |
|||||||
