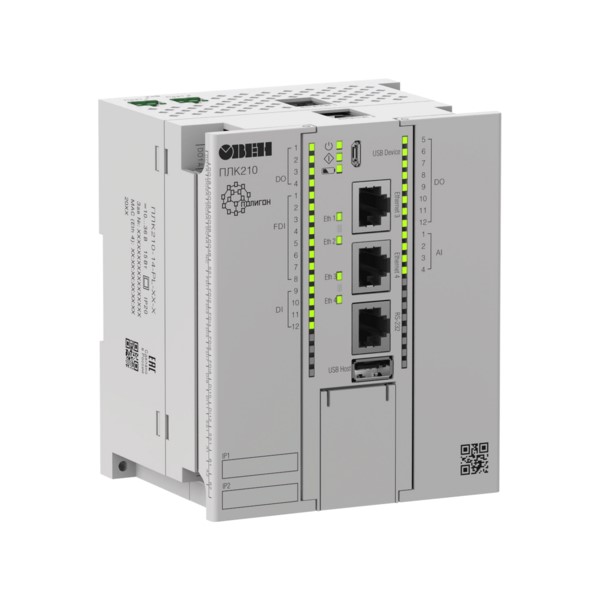

Программируемые логические контроллеры ОВЕН ПЛК210-11/12/13-PL включены в реестр Министерства Промышленности и Торговли России по ПП РФ № 719 и ПП РФ № 878.
Реестровые записи №10827279, №10827280, №10827281 срок действия до 16.06.2031
ОВЕН ПЛК210-PL – новая линейка моноблочных контроллеров с российской программной средой Полигон и возможностью резервирования для ответственных применений.
Контроллеры ПЛК210-PL поддерживают:
- горячее аппаратное резервирование питания;
- горячее программное резервирование программы пользователя.
Полигон — это среда графического программирования на языке функциональных блоков для контроллеров от компании «ПромАвтоматика-Софт». Среда предназначена для создания программного обеспечения на ОВЕН ПЛК210-PL.
Проект может состоять из нескольких модулей, а они, в свою очередь, из программ. Не только алгоритмы, но и драйверы, и протоколы обмена, реализованы в виде функциональных блоков. Преимущество Полигона – прикладному программисту не нужно описывать переменные, система создает их самостоятельно, обеспечивает уникальность и следит за корректным преобразованием типов. Проект имеет единую иерархическую структуру для описания аппаратной конфигурации, программы и обмена данными с другими системами. Разработку упрощают следующие функции среды – поиск по проекту, импорт/экспорт в Excel и онлайн-отладчик.
Пользователю доступно более 1000 готовых функциональных блоков. При этом система позволяет создавать новые библиотеки и блоки, используя языки ST и С++, это существенно ускоряет разработку и отладку проекта. Поддерживаются протоколы OPC UA, МЭК 60870-5-104, МЭК 61850 и другие.
Среда разработки предоставляет следующие возможности:
- разработку иерархической структуры проекта в виде дерева, инструменты для создания дублированных систем;
- графическое программирование на языке функциональных блоков, создание многостраничной программы, широкие возможности для навигации по проекту;
- трансляцию: преобразование графического проекта в исполняемый файл;
- загрузку, запуск и онлайн-отладку программы на контроллере;
- разработку пользовательских функциональных блоков (составных из других функциональных блоков или на С++) и библиотек;
- поиск по проекту;
- печать проекта в формате ЕСКД;
- экспорт/импорт в формате Excel (позволяет осуществлять массовое редактирование однотипных параметров);
- экспорт в формате DPL для WinCC OA;
- экспорт в формате XML для конфигурирования OPC сервера;
- экспорт в формате Excel для создания структурированных отчетов, удобных при разработке системы верхнего уровня;
- контекстную справку по библиотекам функциональных блоков.
Области применения:
- Гидроэнергетика
- Теплоэнергетика
- Машиностроение
- Металлургия
- Деревообработка
- Агропромышленные комплексы
- Дата-центры
- Ответственные производства
Модификации
|
Дискретные |
Дискретные |
Аналоговые |
Аналоговые |
МЭК |
МЭК |
Резервирование |
|
входы (DI) |
выходы (DO) |
входы (AI) |
выходы (AO) |
60870-5-101/104 |
61850 |
ПЛК |
|
ПЛК210-11-PL-BASE |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
18 DO 18 – э/м реле |
– |
– |
– |
– |
– |
|
ПЛК210-11-PL-BASE-R |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
18 DO 18 – э/м реле |
– |
– |
– |
– |
Есть |
|
ПЛК210-11-PL-BASE104 |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
18 DO 18 – э/м реле |
– |
– |
Есть |
– |
– |
|
ПЛК210-11-PL-BASE104-R |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
18 DO 18 – э/м реле |
– |
– |
Есть |
– |
Есть |
|
ПЛК210-11-PL-BASE850 |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
18 DO 18 – э/м реле |
– |
– |
– |
Есть |
– |
|
ПЛК210-11-PL-BASE850-R |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
18 DO 18 – э/м реле |
– |
– |
– |
Есть |
Есть |
|
ПЛК210-12-PL-BASE |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
– |
– |
– |
|
ПЛК210-12-PL-BASE-R |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
– |
– |
Есть |
|
ПЛК210-12-PL-BASE104 |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
Есть |
– |
– |
|
ПЛК210-12-PL-BASE104-R |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
Есть |
– |
Есть |
|
ПЛК210-12-PL-BASE850 |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
– |
Есть |
– |
|
ПЛК210-12-PL-BASE850-R |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
12 DO 12 – э/м реле |
– |
– |
– |
Есть |
Есть |
|
ПЛК210-13-PL-BASE |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи до 300 Гц |
– |
– |
– |
– |
– |
|
ПЛК210-13-PL-BASE-R |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи до 300 Гц |
– |
– |
– |
– |
Есть |
|
ПЛК210-13-PL-BASE104 |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи до 300 Гц |
– |
– |
Есть |
– |
– |
|
ПЛК210-13-PL-BASE104-R |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи до 300 Гц |
– |
– |
Есть |
– |
Есть |
|
ПЛК210-13-PL-BASE850 |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи до 300 Гц |
– |
– |
– |
Есть |
– |
|
ПЛК210-13-PL-BASE850-R |
||||||
|
24 DI 8 – быстрые до 100 кГц 16 – до 300 Гц |
16 DO 8 – быстрые ключи до 100 кГц 8 – ключи до 300 Гц |
– |
– |
– |
Есть |
Есть |
|

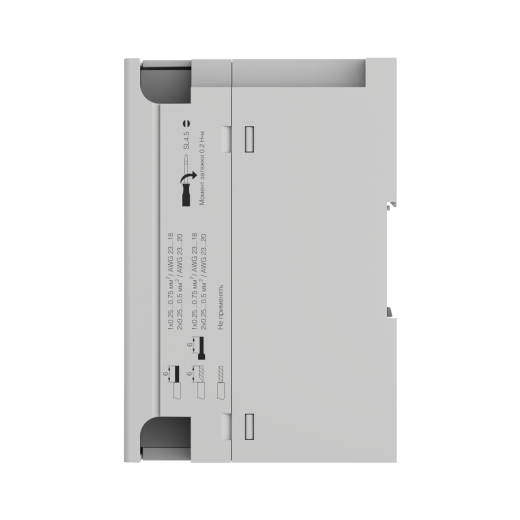

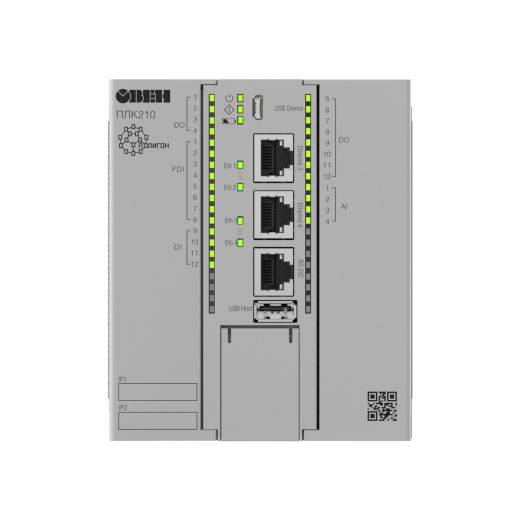

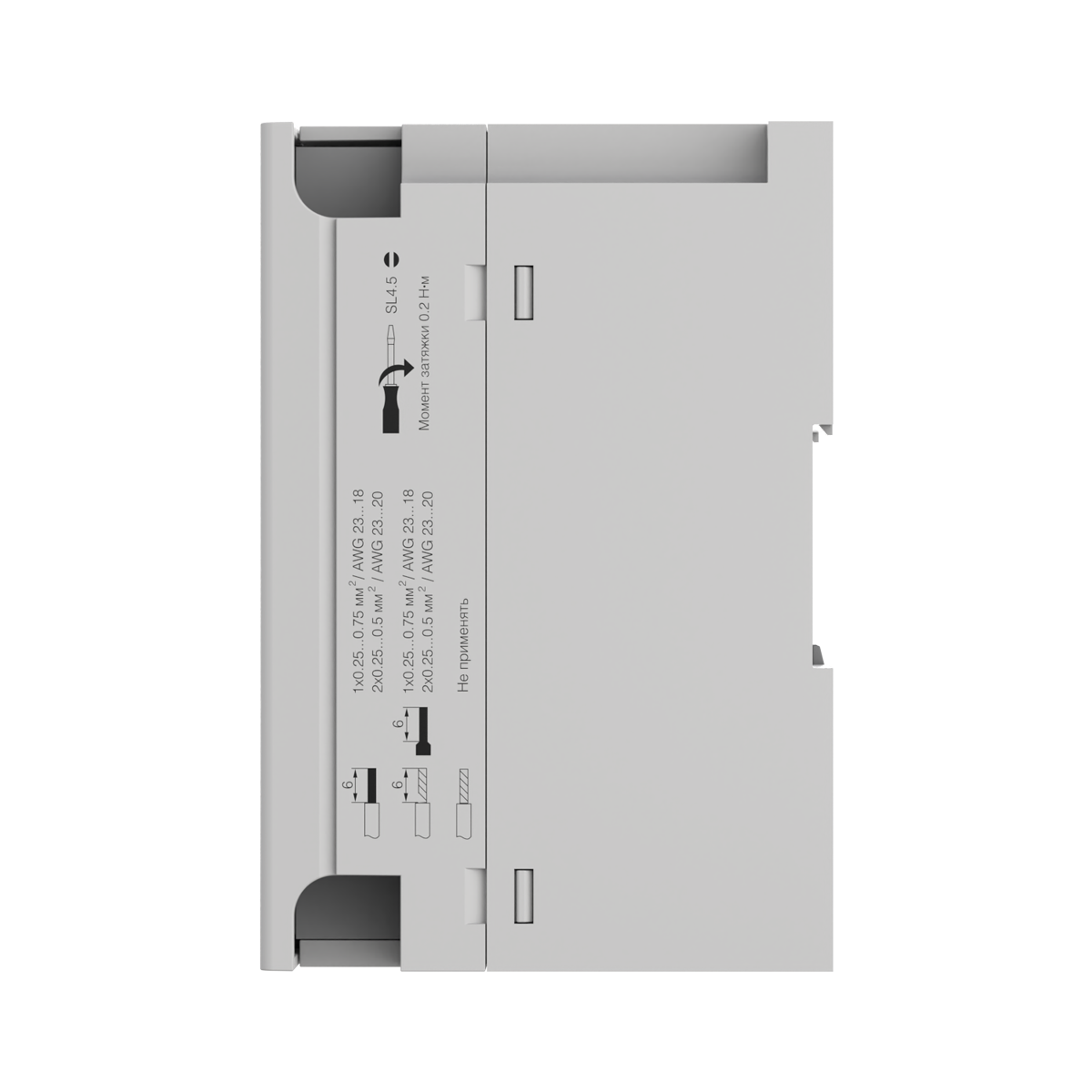

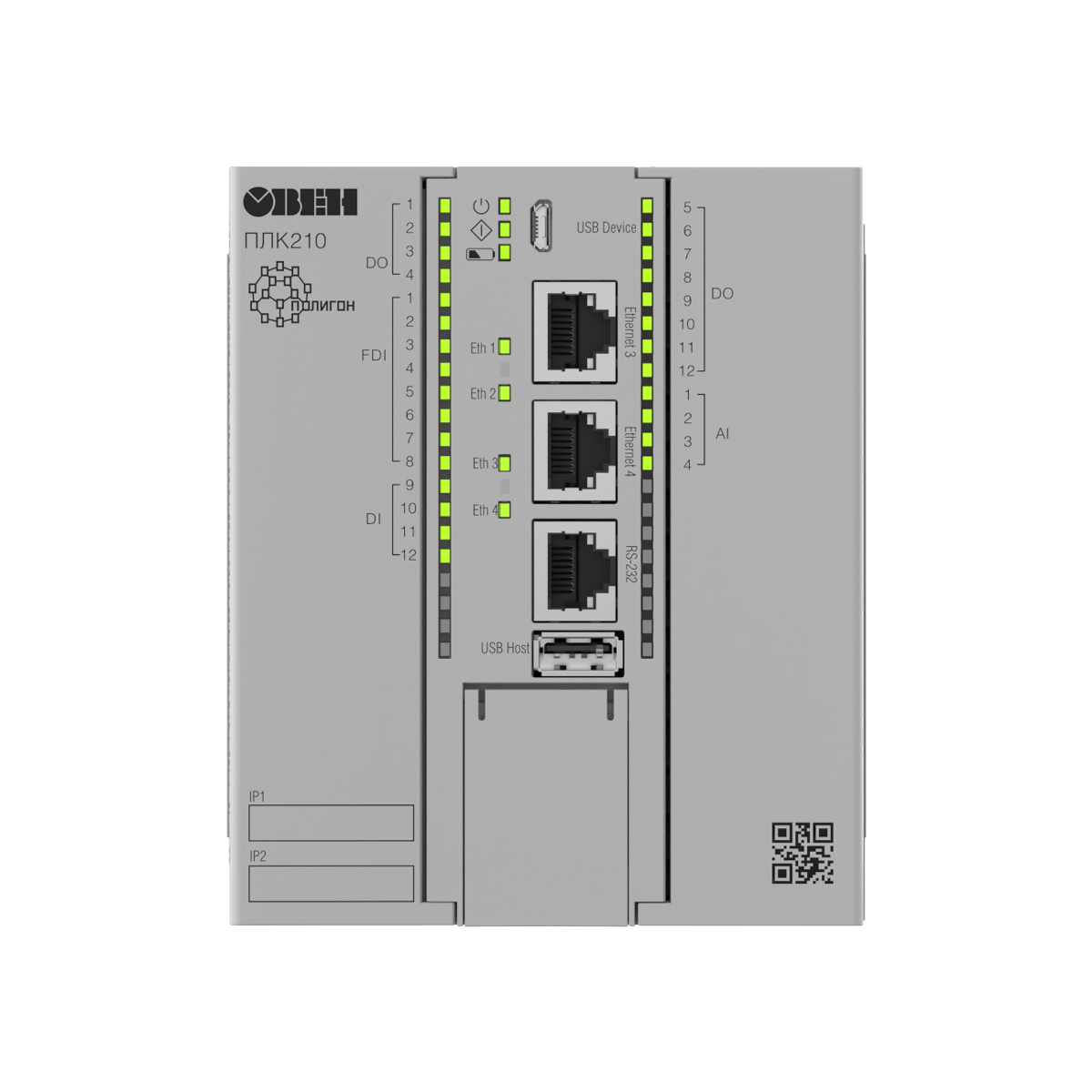

ПЛК210-14-PL-BASE |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
12 DO 12 – э/м реле |
4 AI 4 - универсальные |
– |
– |
– |
– |
|
ПЛК210-14-PL-BASE-R |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
12 DO 12 – э/м реле |
4 AI 4 - универсальные |
– |
– |
– |
Есть |
|
ПЛК210-14-PL-BASE104 |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
12 DO 12 – э/м реле |
4 AI 4 - универсальные |
– |
Есть |
– |
– |
|
ПЛК210-14-PL-BASE104-R |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
12 DO 12 – э/м реле |
4 AI 4 - универсальные |
– |
Есть |
– |
Есть |
|
ПЛК210-14-PL-BASE850 |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
12 DO 12 – э/м реле |
4 AI 4 - универсальные |
– |
– |
Есть |
– |
|
ПЛК210-14-PL-BASE850-R |
||||||
|
12 DI 8 – быстрые до 100 кГц 4 – до 300 Гц |
12 DO 12 – э/м реле |
4 AI 4 - универсальные |
– |
– |
Есть |
Есть |
Характеристики:
|
Параметр |
Значение (свойства) |
|
Питание |
|
|
Количество портов питания |
2 (основной и резервный) |
|
Напряжение питания |
10…36 В (номинальное 24 В) |
|
Напряжение перехода от основного источника питания к резервному |
6…9 В |
|
Потребляемая мощность, не более |
16 Вт |
|
Защита от переполюсовки |
Есть |
|
Вычислительные ресурсы |
|
|
Центральный процессор |
4х Cortex-А55 1,8 ГГц |
|
Объем флеш-памяти (тип памяти) |
8 ГБ (eMMC) |
|
Объем оперативной памяти (тип памяти) |
2 ГБ (DDR4) |
|
Объем Retain-памяти (тип памяти) |
64 Кбайт (MRAM) |
|
Время выполнения пустого цикла (стабилизированное) |
3 мс |
|
Операционная система |
Linux |
|
Интерфейсы связи |
|
|
Ethernet 100 Base-T |
|
|
Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45)
|
|
Поддерживаемые промышленные протоколы* |
|
|
Поддерживаемые прикладные протоколы |
|
|
RS-485 |
|
|
Количество портов |
2 |
|
Поддерживаемые протоколы* |
|
|
Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
Подтягивающие резисторы |
Есть |
|
RS-232 |
|
|
Количество портов |
1 (сигналы Rx, Tx, GND) |
|
Поддерживаемые протоколы* |
|
|
Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
USB Device |
|
|
Количество портов |
1 × micro USB (RNDIS) |
|
Поддерживаемые протоколы |
|
|
Подключаемые накопители |
|
|
USB Host |
|
|
Количество разъёмов |
1 × USB type A |
|
Поддерживаемые устройства |
MSD / FTDI, USB 2.0 |
|
SD card |
|
|
Количество разъёмов |
1 |
|
Поддерживаемые устройства |
microSD |
|
Максимальная ёмкость |
4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
|
Часы реального времени |
|
|
Погрешность хода, не более: |
|
|
– при температуре +25 °С |
5 секунды в сутки |
|
– при температуре -20 и +55 °С |
20 секунд в сутки |
|
Тип источника питания |
Батарея CR2032 |
|
Срок работы на одной батарее |
5 лет |
|
Общие сведения |
|
|
Габаритные размеры |
(105×125×84)±2 мм |
|
Масса, не более |
1,2 кг |
|
Степень защиты корпуса по ГОСТ 14254–96 |
IP20 |
|
Индикация на передней панели |
Светодиодная |
|
Встроенное оборудование |
Источник звукового сигнала |
|
|
Двухпозиционный тумблер СТАРТ / СТОП |
|
|
Кнопка СБРОС |
|
|
Сервисная кнопка |
|
Средняя наработка на отказ** |
100 000 ч |
|
Средний срок службы |
10 лет |
|
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. |
|
|
Дискретные входы (DI и FDI) |
||
|
Параметр |
Значение (свойства) |
|
|
|
Дискретные входы (DI) |
Быстрые дискретные входы (FDI) |
|
Режимы работы |
определение логического уровня |
определение логического |
|
Тип входов по ГОСТ IEC 61131-2 |
1 |
|
|
Максимальный ток «логической единицы» |
5,5 мА |
|
|
Максимальный ток «логического нуля» |
1,3 мА |
|
|
Напряжение «логической единицы» |
9…30 В |
|
|
Напряжение «логического нуля» |
0…5,5 В |
|
|
Гистерезис выключения «логической единицы», не менее |
0,5 В |
|
|
Подключаемые входные устройства |
контактные датчики, трехпроводные датчики, имеющие на выходе транзистор |
контактные датчики, трехпроводные датчики, |
|
Минимальная длительность импульса, воспринимаемая входом |
25 мс* |
5 мкс |
|
Максимальная частота входного сигнала |
20 Гц* |
100 кГц |
|
* Определяется длительностью цикла ПЛК. |
||
|
Аналоговые входы (AI) |
||
|
Параметр |
Значение (свойства) |
|
|
Подключаемые сигналы |
|
|
|
Разрядность АЦП |
16 бит |
|
|
Время опроса одного входа* |
унифицированные сигналы |
не более 0,6 с |
|
ТС |
не более 0,9 с |
|
|
ТП |
не более 0,6 с |
|
|
сопротивления |
не более 0,6 с |
|
|
Предел основной приведенной погрешности при измерении |
унифицированные сигналы |
±0,25 % |
|
ТС |
±0,25 % |
|
|
ТП |
±0,5 % |
|
|
сопротивления |
±0,25 % |
|
|
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более |
±0,25 % |
|
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более |
0,5 предела допускаемой основной приведенной погрешности измерения |
|
|
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса. |
||
|
Дискретные выходы (DO) типа электромагнитное реле |
|
|
Параметр |
Значение (свойства) |
|
Тип контакта |
Нормально-разомкнутый контакт |
|
Режимы работы |
|
|
Максимальный ток коммутации |
|
|
Максимальное напряжение на контакты реле |
|
|
Минимальный ток коммутации |
10 мА |
|
Категория применения по ГОСТ IEC 60947-5-1:2014 |
АС-15, С300* |
|
Механический ресурс реле, не менее |
5 000 000 переключений |
|
Электрический ресурс реле, не менее |
|
|
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более |
10 мс |
|
Параметры ШИМ |
|
|
Максимальная частота |
1 Гц (при коэффициенте заполнения 0,05) |
|
Минимальная длительность импульса ШИМ |
50 мс |
|
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА |
|
|
Параметр |
Значение (свойства) |
|
|
Дискретный выходы (DO) |
Быстрые дискретные выходы (FDO) |
|
|
Количество выходов |
8 |
8 |
|
Тип выходов |
Транзисторный ключ |
|
|
Режимы работы |
переключение логического сигнала |
переключение логического сигнала генерация ШИМ сигнала |
|
Режим включения выхода |
Верхний ключ |
Верхний и нижний ключи |
|
Напряжение питания выходов |
10…36 В |
|
|
Максимальный постоянный ток нагрузки |
0,4 A |
0,12 A |
|
Максимально допустимый кратковременный ток нагрузки |
1,3 A |
0,19 A |
|
Максимальная частота выходного сигнала (для резистивной нагрузки) |
300 Гц* |
для режима ШИМ (FDO1-FDO6): 100 кГц |
|
Минимальная длительность выходного сигнала (для резистивной нагрузки) |
3 мс* |
10 мкс |
|
Максимальная емкость нагрузки |
100 000 мкФ |
1 мкФ** |
|
Типы защиты выходов |
защита от короткого замыкания при включении питания; защита от пониженного питания выходов; защита от перегрева выходного каскада; защита от перегрузки по току выхода; защита от обратного тока самоиндукции |
|
|
* Определяется длительностью цикла ПЛК. |
||
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать:
Мы работаем с юридическими и физическими лицами по общей системе налогообложения. И предоставляем следующие варианты оплаты:
- Безналичный расчет на расчетный счет компании.
- Наличный расчет с НДС. Выписываются счет, УПД и выдается кассовый чек.
- Принимаем оплату банковской картой.
- Принимаем оплату через QR-код (СПБ).
Ваш заказ Вы можете забрать следующими вариантами:
- Самовывоз со склада компании расположенного в г. Ростов-на-Дону, ул. Магнитогорская, 1Г
с Понедельника по Пятницу с 9.00 до 17.00 без перерыва. - Транспортными компаниями
МЫ НА СВЯЗИ
ПН-ПТ: 9:00 – 17:00
МЕССЕНДЖЕРЫ
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
