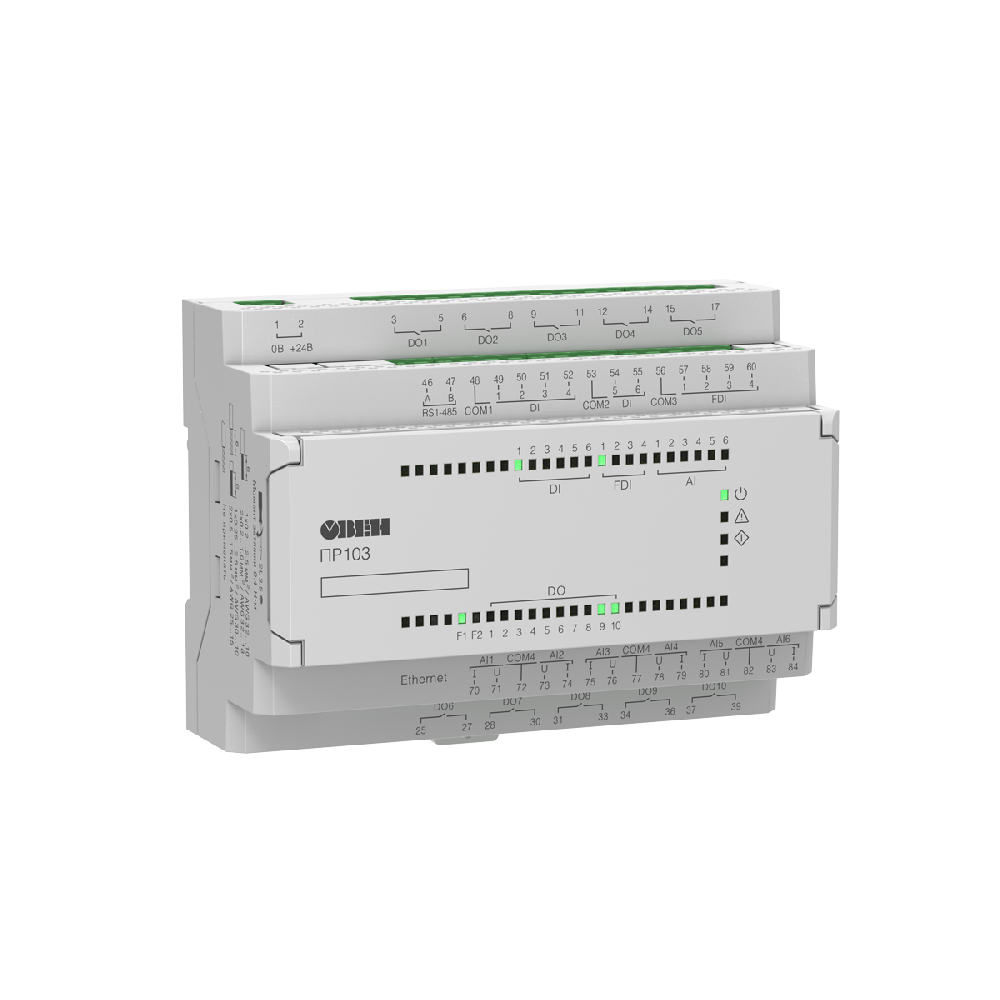

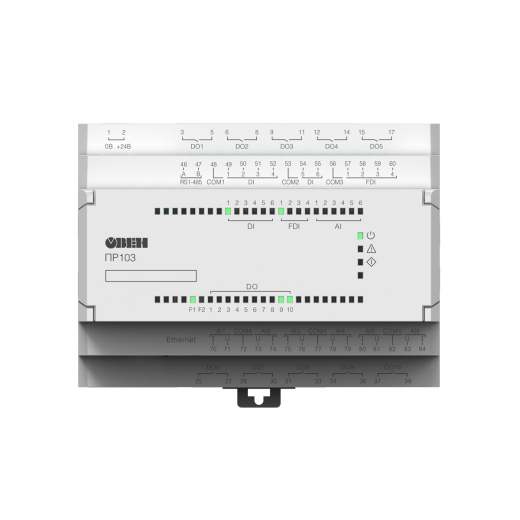

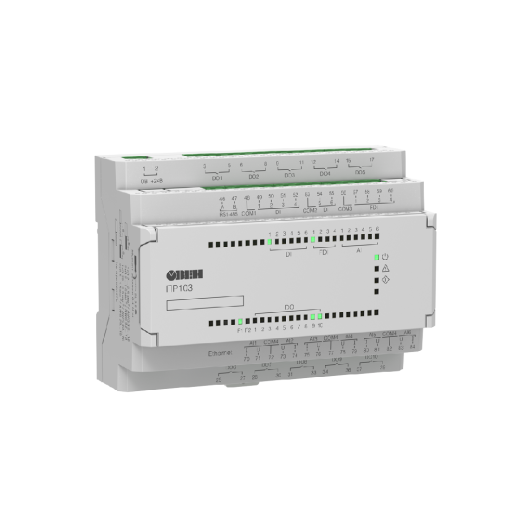

ПР103 – это первое программируемое реле ОВЕН с Ethernet на борту.
Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Включены в реестр Минпромторг, реестровая запись 10826338, до 25.05.2031
ПР103 – это первое программируемое реле ОВЕН с Ethernet на борту.
Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.
Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic.
Загрузка алгоритма и конфигурирование производится с помощью microUSB, Ethernet или RS-485.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп

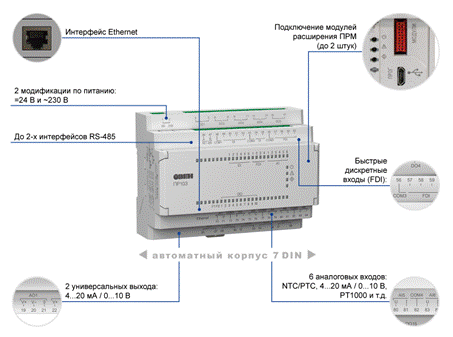

Отличительные особенности ПР103
Подключаемое оборудование:
- До 16 дискретных входов.
- До 4 быстрых дискретных входов, частота до 100 кГц.
- До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- До 18 дискретных выходов (э/м реле или транзиторные ключи).
- До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.
Коммуникационные возможности:
Интерфейс Ethernet, режим Master/Slave:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Визуализация процессов с помощью панелей оператора и SCADA.
- Увеличение входов/выходов с помощью модулей Мх210
До 2-х интерфейсов RS-485, режим Master/Slave:
- Интеграция в SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Увеличение входов/выходов с помощью модулей Мх110.
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы.
Конструктивные особенности:
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 и ~230 В.
- Возможность питаний от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 90 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet.
Отличительные характеристики ПР103
Модули расширения ОВЕН ПРМ для ПР103
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:
- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.
- ПРМ-4 – для увеличения дискретных входов.
- ПРМ-5 – для увеличения дискретных выходов.
- ПРМ-6 – для увеличения дискретных входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.
Модификации ПР103
|
Модификация |
Питание, В |
Входы |
Выходы |
RS-485 |
Ethernet |
|||
|
FDI |
DI |
AI |
DO |
AO |
||||
|
ПР103-230.1610.01.1.0 |
~230 |
- |
16 (230 В) |
- |
10 Р |
- |
1 |
1 |
|
ПР103-230.1610.01.2.0 |
~230 |
- |
16 (230 В) |
- |
10 Р |
- |
2 |
1 |
|
ПР103-24.1610.03.1.0 |
=24 |
4 |
6 (24 В) |
6 |
10 Р |
- |
1 |
1 |
|
ПР103-24.1610.03.2.0 |
=24 |
4 |
6 (24 В) |
6 |
10 Р |
- |
2 |
1 |
|
ПР103-24.1610.06.1.0 |
=24 |
4 |
6 (24 В) |
6 |
8Р |
2АУ |
1 |
1 |
|
ПР103-24.1610.06.2.0 |
=24 |
4 |
6 (24 В) |
6 |
8Р |
2АУ |
2 |
1 |
|
ПР103-24.1612.05.1.0 |
=24 |
4 |
6 (24 В) |
6 |
8P, 4KT |
- |
1 |
1 |
|
ПР103-24.1612.05.2.0 |
=24 |
4 |
6 (24 В) |
6 |
8P, 4KT |
- |
2 |
1 |
|
ПР103-24.1618.16.2.0 |
=24 |
4 |
6 (24 В) |
6 |
16КТ |
2АУ |
2 |
1 |
|
ПР103-24.1618.16.1.0 |
=24 |
4 |
6 (24 В) |
6 |
16КТ |
2АУ |
1 |
1 |
|
ПР103-24.1618.17.1.0 |
=24 |
4 |
6 (24 В) |
6 |
16КТ, 2P |
- |
1 |
1 |
|
ПР103-24.1618.17.2.0 |
=24 |
4 |
6 (24 В) |
6 |
16КТ, 2P |
- |
2 |
1 |
Характеристики:
|
Наименование |
ПР103-230 |
ПР103-24 |
|
|
Программирование |
|||
|
Среда программирования |
OwenLogic |
||
|
Объем Retain-памяти |
2040 байт |
||
|
Объем памяти сетевых переменных (режим Slave) |
1024 байт |
||
|
Стек |
Динамический |
||
|
Память ПЗУ |
224 кбайт |
||
|
Память ОЗУ |
60 кбайт |
||
|
Интерфейсы программирования и конфигурирования |
microUSB, Ethernet, RS-485 |
||
|
Общие сведения |
|||
|
Диапазон переменного напряжения питания |
90 до 264 В (номинальное 230 В, при 50 Гц) |
- |
|
|
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
9...30 В (номинальное=24 В) |
|
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
||
|
Часы реального времени |
есть |
||
|
Модули расширения ПРМ |
Да, до 2 шт. |
||
|
Дискретные входы |
|||
|
Количество |
16 шт. |
6 шт. |
|
|
Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
|
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
||
|
- |
Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p |
||
|
Номинальное напряжение питания |
~230 В |
=24 В |
|
|
Гальваническая развязка |
Групповая, по 4 входа |
Групповая, 4 и 2 входа |
|
|
Электрическая прочности изоляции |
2300 В, групповая – 2300 В |
510 В, групповая – 510 В |
|
|
Быстрые дискретные входы |
|||
|
Количество |
- |
4 шт. |
|
|
Тип |
- |
Дискретный скоростной (ДС) |
|
|
Подключаемые датчики |
- |
Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p |
|
|
Минимальная длительность импульса |
- |
5 мкс |
|
|
Максимальная частота импульсов |
- |
100 кГц |
|
|
Номинальное напряжение питания |
- |
24 В |
|
|
Гальваническая развязка |
- |
Групповая, по 4 входа |
|
|
Электрическая прочности изоляции |
- |
510 В, групповая – 510 В |
|
|
Аналоговые входы |
|||
|
Количество |
- |
6 |
|
|
Тип измеряемых сигналов |
- |
4..20 мА, 0..10 В, Pt1000, NTC, РТС, 0..300 кОм и др. |
|
|
Период обновления значений всех каналов, не более |
- |
1 мс |
|
|
Работа в дискретном режиме |
- |
Да |
|
|
Гальваническая развязка |
- |
Отсутствует |
|
|
Дискретные выходы |
|||
|
Количество |
10 |
До 18 |
|
|
Тип |
Релейные (нормально-разомкнутые) |
Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n- типа) |
|
|
Допустимый ток нагрузки, не более |
|||
|
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока cos(φ) > 0,95; 3 А при напряжении не более 30 В пост.тока |
||
|
Транзиторные (КТ) |
- |
1 А при напряжении не более 40 В постоянного тока |
|
|
Гальваническая развязка |
|||
|
Релейные (Р) |
Индивидуальная |
||
|
Транзиторные (КТ) |
- |
Отсутствует |
|
|
Электрическая прочность изоляции |
|||
|
Релейные (Р) |
2300 В |
||
|
Транзиторные (КТ) |
- |
- |
|
|
Аналоговые выходы |
|||
|
Количество |
- |
2 |
|
|
Тип аналогового выхода |
- |
Универсальный: 4...20 мА/0...10 В |
|
|
Разрядность ЦАП |
- |
12 бит |
|
|
Гальваническая развязка |
- |
Индивидуальная |
|
|
Электрическая прочность изоляции |
- |
510 В |
|
|
Коммуникационные возможности |
|||
|
Интерфейс Ethernet (1 шт.) |
|||
|
Протокол связи |
Modbus TCP |
||
|
Режим работы |
Slave** |
||
|
Интерфейс RS-485 (до 2 шт. - выбирается при заказе) |
|||
|
Протокол связи |
Modbus RTU/ASCII |
||
|
Режим работы |
Slave** |
||
**Примечание: поддержка Master по интерфейсам RS-485 и Ethernet будет добавлена в начале 2022 года
