ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Для специализированного использования – измерения удельной электропроводности и концентрации солей в жидкости выпущена отдельная модификация ПР200-х8.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода-вывода. Для расширения собственных входов-выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ.
Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).
Области применения
- Водоподготовка
- Водоочистка
- Вентиляция
- Отопление
Особенности прибора
Подключаемое оборудование:
- 4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа.
- 2 аналоговых выхода: 4…20 мА или 0…10 В
- Дискретные выходы: э/м реле или транзисторные ключи.
Коммуникационные возможности:
Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей
- Съемные клеммники – для удобства монтажа.

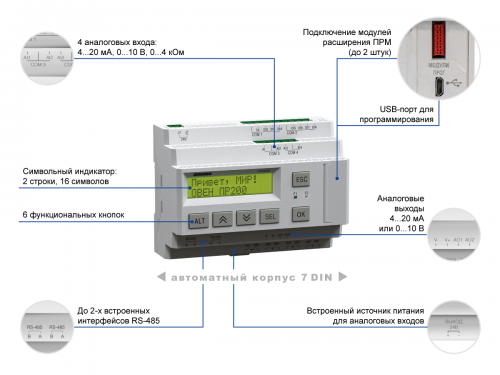

Возможности символьного индикатора ПР200
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Поддержка кириллицы и латиницы.
- Возможность корректировки параметров программы пользователя и параметров прибора.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Подключение модулей расширения ПРМ (до 2 штук).
- Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
- USB-порт – для программирования (miniUSB-входит в комплект).
Отличительные характеристики
Модули расширения и аксессуары для ПР200
|
Интерфейсная плата ПР-ИП485 |
|
|
Внешний вид |
Подключение |
|
|
|
|
Описание |
|
|
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно. |
|
|
Модуль расширения ПРМ |
|
|
Внешний вид |
Подключение |
|
|

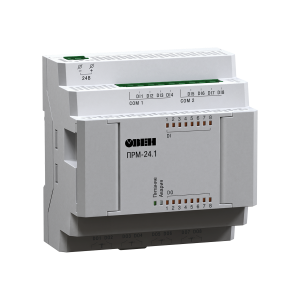

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
- ПРМ-1 – для увеличения дискретных входов и выходов.
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 – для увеличения аналоговых входов и выходов.
-
ПРМ-4 – для увеличения дискретных входов.
-
ПРМ-5 – для увеличения дискретных выходов.
-
ПРМ-6 – для увеличения дискретных входов и выходов.

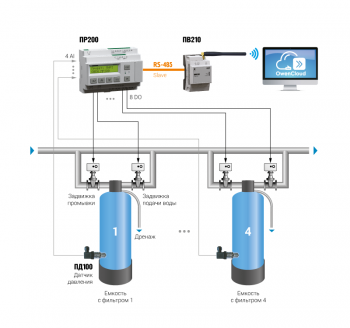

Управление системами фильтрации воды

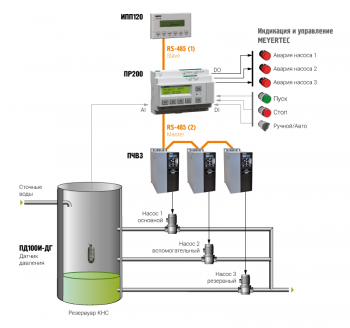

Автоматизация КНС

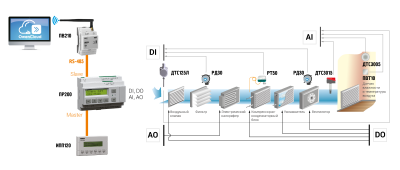

Управление вентиляцией

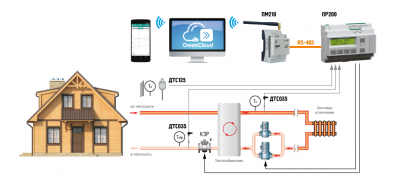

Управление отоплением
Таблица подбора модификации ПР200
Модификации ПР200-220
|
Питание дискретных входов: ~230 В |
|||||||
|
Модификация |
Питание |
ВИП* |
Входы |
Выходы |
RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
||||
|
ПР200-220.1.0 |
~230 В |
– |
8 (~230 В) |
- |
6 (Р) |
- |
0 |
|
ПР200-220.1.1 |
~230 В |
– |
8 (~230 В) |
- |
6 (Р) |
- |
1 |
|
ПР200-220.1.2 |
~230 В |
– |
8 (~230 В) |
- |
6 (Р) |
- |
2 |
|
ПР200-220.2.0 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
2 (И) |
0 |
|
ПР200-220.2.1 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
2 (И) |
1 |
|
ПР200-220.2.2 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
2 (И) |
2 |
|
ПР200-220.3.0 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
- |
0 |
|
ПР200-220.3.1 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
- |
1 |
|
ПР200-220.3.2 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
- |
2 |
|
ПР200-220.4.0 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
2 (У) |
0 |
|
ПР200-220.4.1 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
2 (У) |
1 |
|
ПР200-220.4.2 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р) |
2 (У) |
2 |
|
ПР200-220.5.0 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р), 4 (К) |
- |
0 |
|
ПР200-220.5.1 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р), 4 (К) |
- |
1 |
|
ПР200-220.5.2 |
~230 В |
100 мА |
8 (~230 В) |
4 |
8 (Р), 4 (К) |
- |
2 |
|
Питание дискретных входов: =24 В |
|||||||
|
ПР200-220.21.0 |
~230 В |
- |
8 (=24 В) |
- |
6 (Р) |
- |
0 |
|
ПР200-220.21.1 |
~230 В |
- |
8 (=24 В) |
- |
6 (Р) |
- |
1 |
|
ПР200-220.21.2 |
~230 В |
- |
8 (=24 В) |
- |
6 (Р) |
- |
2 |
|
ПР200-220.22.0 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
2 (И) |
0 |
|
ПР200-220.22.1 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
2 (И) |
1 |
|
ПР200-220.22.2 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
2 (И) |
2 |
|
ПР200-220.23.0 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
- |
0 |
|
ПР200-220.23.1 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
- |
1 |
|
ПР200-220.23.2 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
- |
2 |
|
ПР200-220.24.0 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
2 (У) |
0 |
|
ПР200-220.24.1 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
2 (У) |
1 |
|
ПР200-220.24.2 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р) |
2 (У) |
2 |
|
ПР200-220.25.0 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р), 4 (К) |
- |
0 |
|
ПР200-220.25.1 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р), 4 (К) |
- |
1 |
|
ПР200-220.25.2 |
~230 В |
100 мА |
8 (=24 В) |
4 |
8 (Р), 4 (К) |
- |
2 |
Примечание: ВИП – встроенный источник питания
Модификации ПР200-24
|
Питание дискретных входов: =24 |
|||||||
|
Модификация |
Питание |
ВИП* |
Входы |
Выходы |
RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
||||
|
ПР200-24.1.0 |
=24 В |
- |
8 (=24 В) |
- |
6 (Р) |
- |
0 |
|
ПР200-24.1.1 |
=24 В |
- |
8 (=24 В) |
- |
6 (Р) |
- |
1 |
|
ПР200-24.1.2 |
=24 В |
- |
8 (=24 В) |
- |
6 (Р) |
- |
2 |
|
ПР200-24.2.0 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
2 (И) |
0 |
|
ПР200-24.2.1 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
2 (И) |
1 |
|
ПР200-24.2.2 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
2 (И) |
2 |
|
ПР200-24.3.0 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
- |
0 |
|
ПР200-24.3.1 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
- |
1 |
|
ПР200-24.3.2 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
- |
2 |
|
ПР200-24.4.0 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
2 (У) |
0 |
|
ПР200-24.4.1 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
2 (У) |
1 |
|
ПР200-24.4.2 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р) |
2 (У) |
2 |
|
ПР200-24.5.0 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р), 4 (К) |
- |
0 |
|
ПР200-24.5.1 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р), 4 (К) |
- |
1 |
|
ПР200-24.5.2 |
=24 В |
- |
8 (=24 В) |
4 |
8 (Р), 4 (К) |
- |
2 |
Примечание: ВИП – встроенный источник питания
Характеристики:
| Наименование | ПР200-230 | ПР200-24 |
| Программирование | ||
| Среда программирования | OwenLogic | |
| Объем Retain-памяти | 1016 байт | |
| Стек | динамический | |
| Объем памяти сетевых переменных (режим slave) | 128 байт | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 32 кбайт | |
| Интерфейс программирования | miniUSB | |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 19...30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | есть | |
| Модули расширения ПРМ | да, до 2 шт. | |
| Встроенный источник питания | есть (в зависимости от модификации) | нет |
| Дискретные входы | ||
| Количество | 8 | |
| Тип | Дискретный фазовый (ДФ) | - |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) | |
| Номинальное напряжение питания | ~230 В | - |
| Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | - |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | - |
| Тип | Дискретный (Д) | |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | =24 В | |
| Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
| Аналоговые входы | ||
| Количество | до 4 | |
| Тип измеряемых сигналов | 0…10 В, 4…20 мА, 0…4 кОм | |
| Период обновления значений всех каналов, не более | 10 мс | |
| Работа в дискретном режиме | да | |
| Гальваническая развязка | отсутствует | |
| Дискретные выходы | ||
| Количество | до 12 | |
| Тип | релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р): | 5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока | |
| Транзиторные (К): | 0,2 А при напряжении не более 60 В постоянного тока | |
| Гальваническая развязка | групповая по 2 выхода | групповая по 4 выхода |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | 2830 В |
| Аналоговые выходы | ||
| Количество | до 2 | |
| Тип аналогового выхода | 4...20 мА (И) или 0...10 В (У) – выбирается при заказе | |
| Разрядность ЦАП | 12 бит | |
| Гальваническая развязка | выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В | |
| Коммуникационные возможности | ||
| Интерфейс RS-485 (до 2 шт. – выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
| Индикация и управление | ||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Поддерживаемые языки | русский, английский | |
| Количество механических кнопок | 6 | |
