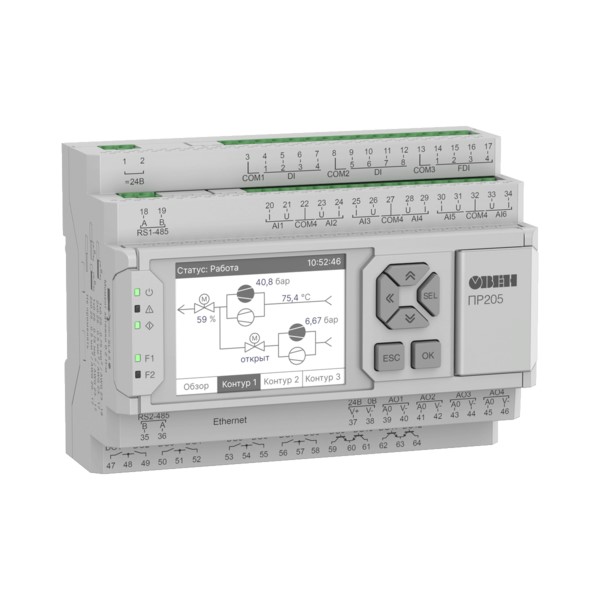

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.

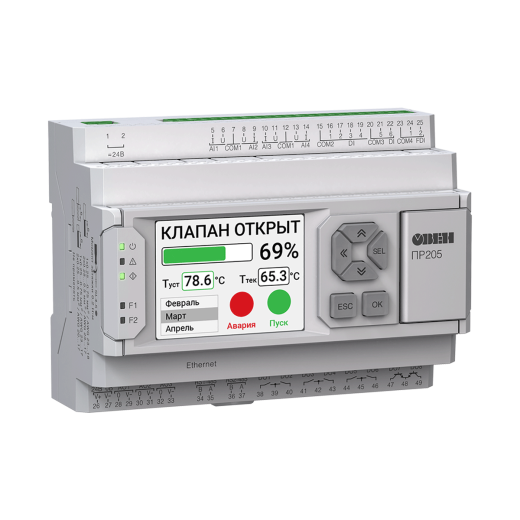

Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.
Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.
Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.
Области применения
- ЖКХ: ИТП, ЦТП
- Энергетика
- Автоматизация зданий
Особенности и преимущества

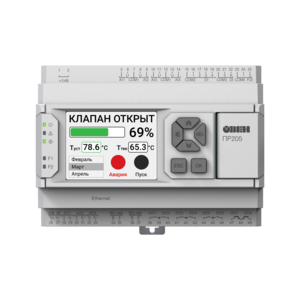

HMI: графический экран и кнопки
- Графический цветной экран диагональную 2,4“, 320×240.
- 6 механических кнопок с возможностью пользовательской настройки.
- 5 светодиодов: 3 сервисных, 2 пользовательских.
Оптимальная комбинация входов/выходов
- 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
- 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
- 6 дискретных входов (питание =24 В).
- 2 быстрых дискретных входа до 100 кГц.
- 8 дискретных выходов (Э/М реле и транзисторные ключи).
Коммуникационные возможности
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Настройка в OWEN Configurator.
- Визуализация процессов с помощью панелей оператора и SCADA.
- Увеличение входов/выходов с помощью модулей Мх210.
- До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
- Интеграция в SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Увеличение входов/выходов с помощью модулей Мх110.
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы.
Конструктивные особенности
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация
- 2 модификации по питанию: ~/=24 и ~230 В.
- Увеличение каналов ввода/вывода с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -20...+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet.

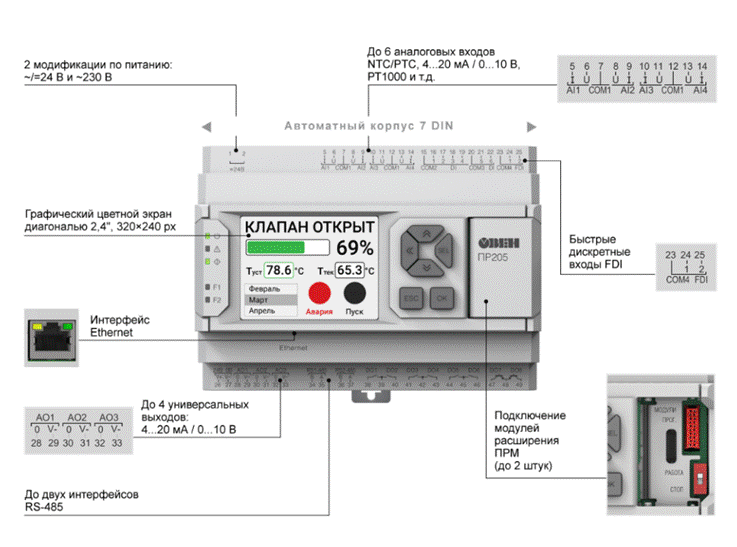

Отличительные характеристики ПР205
Модули расширения ОВЕН ПРМ для ПР205
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:
ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
ПРМ-3 – для увеличения аналоговых входов и выходов.
ПРМ-4 – для увеличения дискретных входов.
ПРМ-5 – для увеличения дискретных выходов.
ПРМ-6 – для увеличения дискретных входов и выходов.
Характеристики:
|
Наименование |
ПР205-230 |
ПР205-24 |
|
|
HMI |
|||
|
Тип дисплея (тип матрицы) |
Графический (IPS LCD) |
||
|
Количество отображаемых цветов |
65535 |
||
|
Диагональ |
2,4“ |
||
|
Разрешение |
320 × 240 пикселей |
||
|
Поддерживаемые языки |
Русский, английский |
||
|
Кнопки |
6 механических кнопок (с возможностью программной пользовательской настройки) |
||
|
Светодиоды |
3 сервисных, 2 пользовательских |
||
|
Программирование |
|||
|
Среда программирования |
Owen Logic |
||
|
Конфигурирование |
OwenConfigurator |
||
|
Объем Retain-памяти |
2040 байт |
||
|
Объем памяти сетевых переменных (режим slave) |
2040 байт |
||
|
Объем памяти сетевых переменных (режим master) |
128 байт |
||
|
Стек |
Динамический |
||
|
Память ПЗУ |
64 кбайт |
||
|
Память ОЗУ |
320 кбайт |
||
|
Интерфейсы программирования и конфигурирования |
microUSB, Ethernet |
||
|
Общие сведения |
|||
|
Диапазон переменного напряжения питания |
90 до 264 В (номинальное 230 В, при 50 Гц) |
~20...27 В (номинальное ~24 В, при 50 Гц) |
|
|
Диапазон постоянного напряжения питания |
127...373 В (номинальное 230 В) |
=20...36 В (номинальное =24) |
|
|
Встроенный источник питания |
=21,6...26,4 В (=24 В), 100 мА |
- |
|
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
||
|
Часы реального времени |
есть |
||
|
Модули расширения ПРМ |
Да, до 2 шт. |
||
|
Flash-память (архив) |
|||
|
Количество циклов записи и стирания |
100 000 |
||
|
Максимальный размер файла архива |
2048 байт |
||
|
Максимальное количество файлов архива |
300 шт. |
||
|
Минимальный период записи архива |
30 c |
||
|
Дискретные входы |
|||
|
Количество |
6 |
||
|
Тип |
Дискретный (Д) |
||
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
||
|
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
|||
|
Номинальное напряжение питания |
=24 В |
||
|
Гальваническая развязка |
Групповая, по 4 входа |
||
|
Электрическая прочности изоляции |
510 В |
||
|
Быстрые дискретные входы |
|||
|
Количество |
2 шт. |
||
|
Тип |
Дискретный скоростной (ДС) |
||
|
Подключаемые датчики |
Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p |
||
|
Работа в режиме DI |
Да |
||
|
Минимальная длительность импульса |
5 мкс |
||
|
Максимальная частота импульсов |
100 кГц |
||
|
Номинальное напряжение питания |
24 В |
||
|
Гальваническая развязка |
Групповая |
||
|
Электрическая прочности изоляции |
510 В |
||
|
Аналоговые входы |
|||
|
Количество |
4 |
||
|
Тип измеряемых сигналов |
Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
||
|
Период обновления значений всех каналов, не более |
1 мс |
||
|
Работа в дискретном режиме |
Да, = 24 В |
||
|
Гальваническая развязка |
Отсутствует |
||
|
Дискретные выходы |
|||
|
Количество |
8 шт. |
||
|
Тип |
Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) |
||
|
Допустимый ток нагрузки, не более |
|||
|
Релейные (Р) |
5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока |
||
|
Транзиторные (КТ) |
- |
0,5 А при напряжении не более 40 В постоянного тока |
|
|
Гальваническая развязка |
|||
|
Релейные (Р) |
Индивидуальная |
||
|
Транзиторные (КТ) |
Отсутствует |
||
|
Электрическая прочность изоляции |
|||
|
Релейные (Р) |
2300 В |
||
|
Транзиторные (КТ) |
- |
||
|
Аналоговые выходы |
|||
|
Количество |
3 |
||
|
Тип аналогового выхода |
Универсальный: 4...20 А/0...10 В |
|
|
|
Разрядность ЦАП |
12 бит |
|
|
|
Гальваническая развязка |
Индивидуальная |
|
|
|
Электрическая прочность изоляции |
510 В |
|
|
|
Коммуникационные возможности |
|||
|
Интерфейс Ethernet (1 шт.) |
|||
|
Протокол связи |
Modbus TCP |
||
|
Режим работы |
Master/Slave |
||
|
Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе) |
|||
|
Протокол связи |
Modbus RTU/ASCII |
||
|
Режим работы |
Master/Slave |
||
