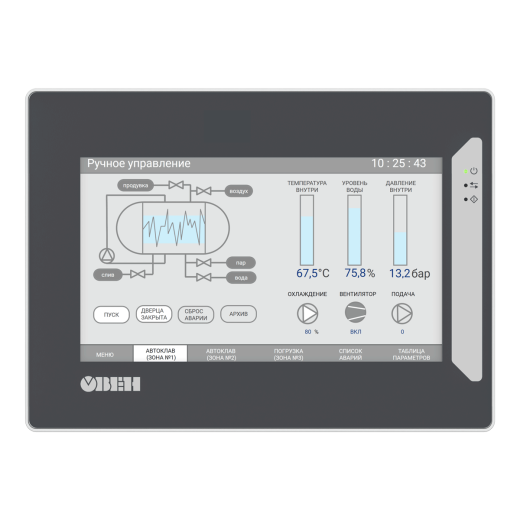

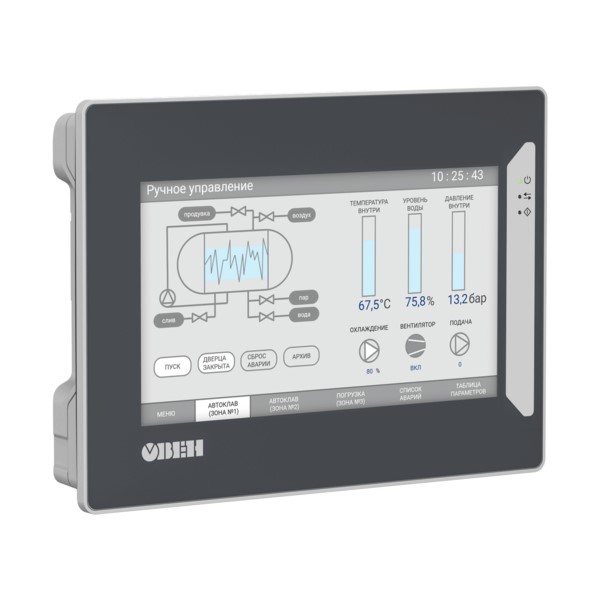

ОВЕН СПР400 - сенсорное панельное программируемое реле, объединяющее функции контроллера и панели оператора (HMI) в одном устройстве. Это позволяет создавать распределенные системы автоматизации, где каждый узел может выполнять локальные задачи контроллера и отображать/управлять процессами через встроенный HMI.
Используется в системах ОВиК (HVAC), сфере ЖКХ для управления тепловыми пунктами и центральными тепловыми узлами, в АСУ водоканалов, в производстве строительных материалов и др.
Логика и визуализация создаются в одной программе – собственной российской среде программирования Owen Logic.
Сенсорное панельное программируемое реле СПР400 - первое устройство в линейке панельных контроллеров на базе Owen Logic. Благодаря интерфейсам связи и увеличенному объему памяти СПР400 может выступать в качестве мастер контроллера для других программируемых реле в построении систем автоматизации.
Преимущества
Разработка в одной среде программирования
Разработка алгоритмов и создание визуальных интерфейсов выполняются в одной среде. Это упрощает проектирование, сокращает время на настройку и уменьшает вероятность ошибок, а также обеспечивает эффективное взаимодействие между программной логикой и интерфейсом оператора.
Компактность установки
Экономия места в шкафу автоматики за счет крепления на дверцу шкафа.
Снижение стоимости системы
Нет необходимости в приобретении и установке отдельного оборудования. Функции контроллера и панели оператора объединены в одном устройстве. Это уменьшает затраты на монтаж, обслуживание и программное обеспечение.
Единые сетевые шаблоны приборов ОВЕН
Быстрое добавление в программу и подключение приборов, простая масштабируемость системы.
Возможности
- Сенсорный резистивный дисплей 7” (1024×600)

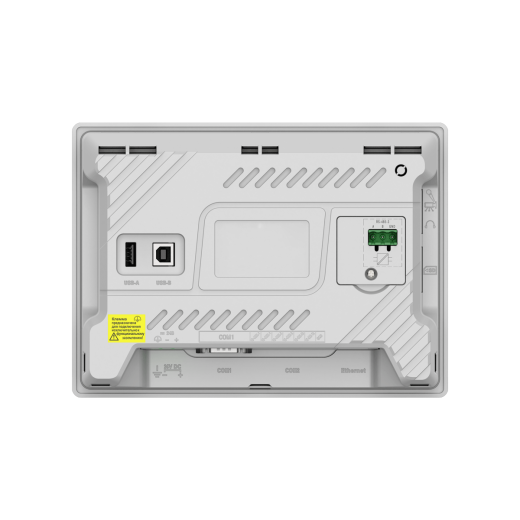

- Интерфейсы: Ethernet, 3×RS-485, USB Host, USB Device, слот для SD-карт
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP)
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей
- Встроенная операционная система Linux
- Программирование в среде Owen Logic
- Увеличение входных и выходных сигналов с помощью модулей ввода-вывода Мх210, Мх110
- Степень защиты IP65 с лицевой стороны
- Интеграция с облачным сервисом удаленной диспетчеризации OwenCloud

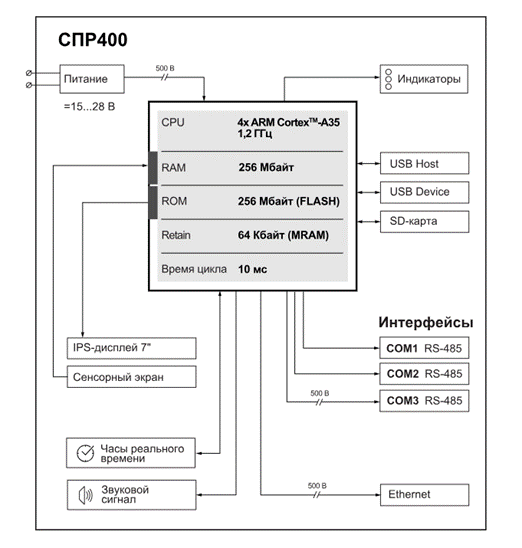

Функциональная схема прибора:

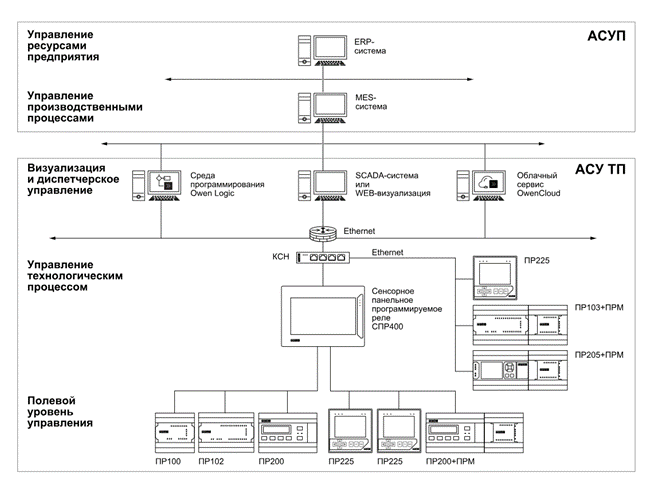

Схемы применения:
Характеристики:
|
HMI |
|
|
Тип дисплея (тип матрицы) |
IPS, резистивный |
|
Тип подсветки |
LED, светодиодная2) |
|
Количество цветов |
16 млн |
|
Диагональ |
7,0 дюймов |
|
Разрешение |
1024 × 600 пикселей |
|
Рабочая зона дисплея |
154,08×85,92 мм |
|
Время наработки на отказ подсветки, не менее |
50 000 часов при температуре 25 °C |
|
Вычислительные ресурсы |
|
|
Процессор |
4х Cortex-A35 |
|
Частота |
1200 МГц |
|
Память ПЗУ |
256 Мб (eMMC) |
|
Память ОЗУ |
256 Мб (DDR3) |
|
Объем Retain-памяти |
64 Кб (MRAM) |
|
Рабочая зона дисплея |
154,08×85,92 мм |
|
Минимальное время цикла |
10 мс |
|
Часы реального времени (RTC) |
Есть1) |
|
Звук |
Пьезоизлучатель |
|
Коммуникационные возможности |
|
|
Интерфейс Ethernet |
1 |
|
Протокол связи |
Modbus TCP |
|
Режим работы |
Master/Slave |
|
Интерфейс RS-485 |
2 |
|
Протокол связи |
Modbus RTU/ASCII |
|
Режим работы |
Master/Slave |
|
Подтягивающие резисторы, сопротивление |
RS-485-1, 1 кОм |
|
Тип разъема |
RS-485-1, DB9M |
|
Сигналы |
A, B |
|
USB Device |
1 |
|
USB 2.0 B |
|
|
USB Host3) |
1 |
|
USB 2.0 A |
|
|
SD Card |
1 |
|
для архивов, импорта файлов рецептов, загрузки проектов |
|
|
Питание4) |
|
|
Тип питающего напряжения |
Постоянное |
|
Диапазон питающего напряжения |
15...28 В (номинальное =24) |
|
Максимальный потребляемый ток в момент запуска, не более |
14 А в течение 200 мкс |
|
Максимальная потребляемая мощность в установившемся режиме, не более5) |
15 Вт |
|
Сопротивление изоляции |
10 МОм при 500 В постоянного тока |
|
Напряжение изоляции |
500 В переменного тока (не более 1 минуты) |
|
Программирование |
|
|
Среда программирования |
Owen Logic |
|
Версия операционной системы |
Linux 4.19.232-rt104 |
|
Коммуникационные возможности |
|
|
Интерфейс Ethernet |
1 |
|
Протокол связи |
Modbus TCP |
|
Режим работы |
Master/Slave |
|
Интерфейс RS-485 |
3 |
|
Протокол связи |
Modbus RTU/ASCII |
|
Режим работы |
Master/Slave |
|
Массогабаритные и эксплуатационные характеристики |
|
|
Корпус |
Щитовой |
|
Тип вентиляции |
Естественная |
|
Габаритные размеры |
(201,2×147,2×39) ± 1 мм |
|
Установочные размеры |
192×138 мм |
|
Виброустойчивость |
В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут |
|
Рабочая температура |
-10…+55 °С |
|
Рабочая влажность |
30…80 % (без конденсации) |
|
Степень защиты корпуса по ГОСТ 14254 |
IP65 лицевая панель, IP20 задняя панель |
|
Масса, не более |
1 кг |
|
Средний срок службы |
10 лет |
|
Средняя наработка на отказ, не более |
60 000 ч |
|
Гарантия |
2 года |
1) Точность хода часов реального времени – ± 2 секунды в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 5 лет (после этого элемент следует заменить).
2) Яркость подсветки может быть изменена программно.
3) Интерфейсы USB-Device и USB-Host являются переключаемыми. В каждый момент времени работает только один из интерфейсов. Переключение осуществляется в web- или экранном конфигураторе контроллера.
4) Питание приборов от распределенной сети 24 В недопустимо. Рекомендуется использовать локальный источник питания.
5) Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
