Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
|
Коммуникационные возможности |
|
|
Интерфейс обмена |
Сдвоенный Ethernet 10/100 Mbit |
|
Интерфейс конфигурирования |
USB 2.0 (MicroUSB), Ethernet (RJ-45) |
|
Поддерживаемые протоколы |
Modbus TCP (до 4-х одновременных соединений) |
Особенности
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-410 и МУ210-411)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Характеристики:
Технические характеристики
|
Модификация |

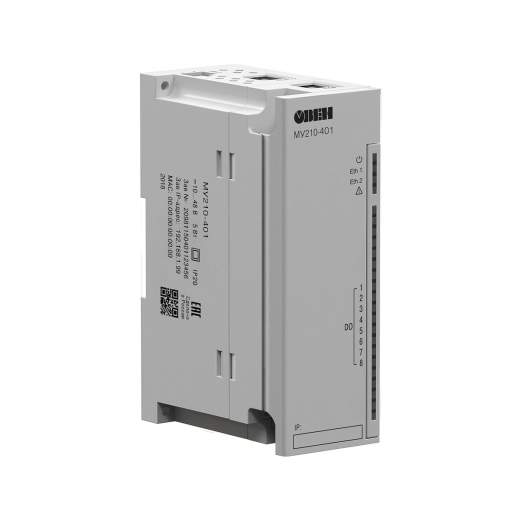

МУ210-401 |

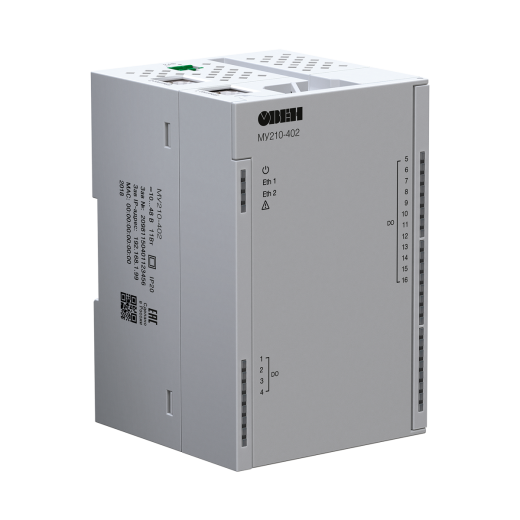

МУ210-402 |

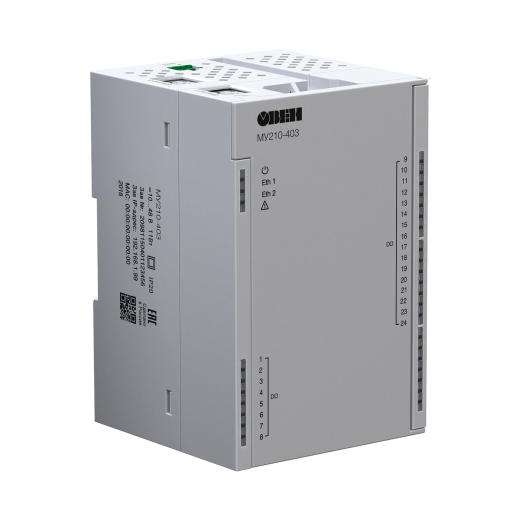

МУ210-403 |

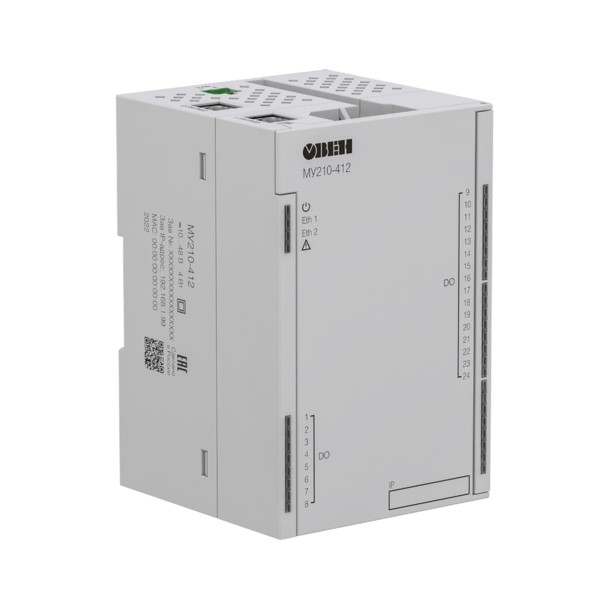

МУ210-412 |
|
|
Выходы |
|||||
|
Количество выходов |
8 DO |
16 DO |
24 DO |
24 DO |
|
|
Тип выходов |
электромагнитное реле |
транзисторный ключ |
|||
|
Характеристики дискретных выходов (DO) |
|||||
|
Гальваническая развязка выходов |
поканальная, кроме 1 и 2 DO |
поканальная |
попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 |
– |
|
|
Электрическая прочность |
1780 В |
– |
|||
|
Режим работы |
переключение логического состояния |
переключение логического сигнала |
|||
|
Режим включения выхода |
– |
Верхний ключ (DO9…DO24) |
Верхний и нижний ключи (DO1…8) |
||
|
Максимальный ток коммутации |
5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) |
0,4 А |
0,15 А |
||
|
Максимальное напряжение питания выходов |
250 В переменного напряжения |
10…36 В |
|||
|
Время включения |
15 мс |
– |
|||
|
Время выключения |
15 мс |
– |
|||
|
Контроль обрыва нагрузки |
нет |
нет |
|||
|
Максимальная частота ШИМ |
1 Гц |
1 Гц |
60000 Гц |
||
|
Минимальная длительность импульса ШИМ |
50 мс |
1 мс |
5 мкс |
||
|
Питание |
|||||
|
Напряжение питания |
=10…48 (номинальное =24) В |
||||
|
Потребляемая мощность при питании =24 В |
не более 6 Вт |
не более 9 Вт |
не более 4 Вт |
||
|
Защита от переполюсовки |
есть |
||||
|
Тип питания часов реального времени |
батарея CR2032 |
||||
|
Общие параметры |
|||||
|
Габаритные размеры |
(42×124×83) ±1 мм |
(82×124×83) ±0,5 мм |
(82×124×83) ±0,5 мм |
||
|
Степень защиты |
IP20 |
||||
|
Монтаж |
на DIN-рейку / на стену |
||||
|
Средний срок службы |
10 лет |
||||
|
Масса |
не более 0,4 кг |
не более 0,6 кг |
не более 0,6 кг |
||
|
Flash-память (архив) |
|||||
|
Максимальный размер файла архива |
2 кб |
||||
|
Максимальное количество файлов архива |
1000 |
||||
|
Минимальный период записи |
10 сек |
||||
|
Часы реального времени |
|||||
|
Погрешность хода |
|||||
|
- при температуре +25 °С |
не более 1 секунды в сутки |
не более 3 секунды в сутки |
|||
|
- при температуре |
не более 3 секунд в сутки |
не более 10 секунд в сутки |
|||
|
Тип питания |
батарея CR2032 |
||||
|
Время работы часов реального времени на одной батарее |
6 лет |
||||
|
Условия эксплуатации |
|||||
|
Температура окружающего воздуха |
-40…+55 °С |
||||
|
Относительная влажность воздуха (при +35 °С без конденсации влаги) |
от 10 до 95 % |
||||
