Аналоговые регуляторы мощности SIPIN

Виды регуляторов мощности

• По методу коммутации различают с фазовым управлением и с коммутацией при переходе через ноль. Первые пропускают в нагрузку определенную часть каждого полупериода сетевого напряжения. При этом изменяется среднее значение выходного напряжения. Они подходят для резистивной и индуктивной нагрузки, для регулировки яркости ламп накаливания. Вторые подают в нагрузку полное напряжение сети. Мощность регулируется за счет пропуска (отключения) определенных полупериодов сети. Управление с коммутацией при переходе тока через ноль обычно применяют в инерционных системах нагрева с ТЭНами.
• По виду элемента коммутации различают тиристорный и симисторный регулятор мощности. Симисторы имеют несколько меньшую стоимость и применяются в простых моделях до 100 Ампер. В сильноточных устройствах используются только тиристоры.
• По управляющей схеме различают аналоговые и цифровые регуляторы мощности. Цифровые содержат микропроцессорное управление и и множество изменяемых параметров (во многих случаях избыточное). Стоимость - высокая. Аналоговые регуляторы проще, имеют небольшое число регулировок, и дешевле.

Регулятор мощности | Тиристорный регулятор мощности
Регулятор мощности содержит силовые полупроводниковые элементы коммутации нагрузки (тиристоры), которые управляются слаботочной схемой. Силовые тиристоры установлены на радиаторах охлаждения. Для защиты тиристоров применяются быстродействующие предохранители. Сильноточные модели имеют вентиляторы охлаждения.

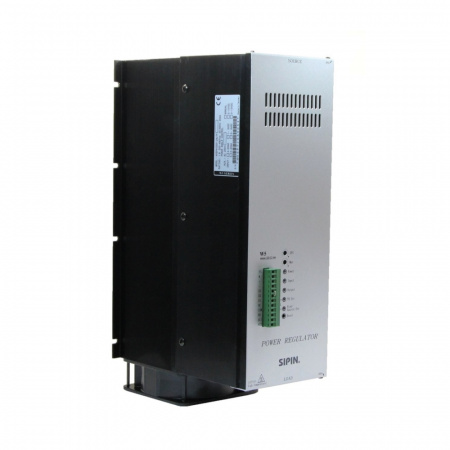

Регуляторы мощности Sipin

Отлично зарекомендовали себя в условиях производства. Это настоящая «рабочая лошадка», которая может работать круглосуточно 7 дней в неделю. РМ выпускаются на ток от 30 до 720 Ампер. Они отлично подходят в качестве оконечных устройств, содержат минимальное количество регулировок на передней панели и не позволяют пользователю оборудования «понажимать и покруть» с целью «улучшить» работу.

Фазовый регулятор мощности
С его помощью можно отрегулировать температуру нагревателя, яркость лампы накаливания, он замедляет нарастание тока в цепи при включении (функция плавного пуска).
Фазовый регулятор мощности включается последовательно с нагрузкой и обеспечивает плавное нарастание мощности. При его применении возрастает срок службы оборудования. Кроме того, его можно подключать вместе с другими электрическими приборами, чтобы защитить их от скачка напряжения.

Тиристорный регулятор мощности
Современным классом регулятора является тиристорный регулятор мощности.
В сравнении с обычными регуляторами он имеет ряд дополнительных преимуществ: улучшается повторяемость технологических процессов, при этом повышается их качество. Это достигается с помощью выходных параметров — напряжения, тока или мощности — в меньшей степени это зависит от внешних условий. В трехфазных сетях возможно выравнивание выходного напряжения, тока и мощности по каждой фазе; осуществляется экономия электроэнергии — регулятор мощности равномерно распределяет ток по всем фазам.

Особенности оборудования

1. Управление мощностью в нагрузке осуществляется 2-мя способами: фазовое управление или управление с коммутацией при переходе тока через ноль.
2. Светодиодные индикаторы сигнализации о состоянии режима регулятора.
3. Потенциометр (SFS VR) регулировки времени плавного пуска в диапазоне 1~22 сек. (только для моделей с фазовым управлением).
4. Все модели для напряжения сети 200 – 480VAC.
5. Автоматическое определение частоты питающего напряжения (50~60Гц)
6. Автоматическое определение и индикация потери фазы, перегрева тиристоров, выгорания предохранителей с включением реле «Авария».
7. Управляющие аналоговые сигналы: 4~20mA, 1~5VDC, 2~10VDC, 0~20mA, 0~5 VDC, 0~10VDC, сухой контакт.
8. Съемный разъем управляющих терминалов для быстрого переподключения.

Классификация

* Все регуляторы мощности серии ТР имеют эту функции по умолчанию.

Предназначены для регулировки мощности на нагрузке в диапазоне от 0 до 100% по аналоговому сигналу управления. Широко применяются в процессах нагрева, сушки, плавления, формовки, экструзии, регулировки освещенности и др.

Однофазные тиристорные регуляторы мощности Sipin

Варианты исполнений

Трехфазные тиристорные регуляторы мощности Sipin

Варианты исполнений
