Характеристики:
- Тип: Таймер
- Напряжение питания: 90 ÷ 420 В
- К-во каналов: 2
- К-во реле: 2
- Ток коммутации: 16 А
- Режимов работы: 8
- Встроенное реле напряжения: Да
- Фотодатчик: Да
- Программа ПК: Да
- Габаритные размеры, HхBхL: 90х52х66
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика

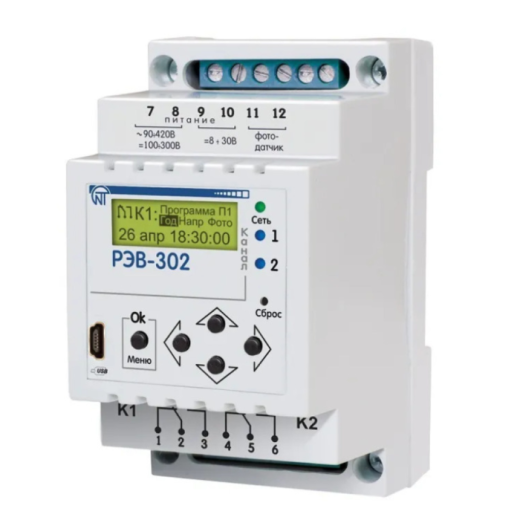

Многофункциональное реле РЭВ-302 представляет собой микропроцессорное программируемое устройство и предназначено для включения/отключения одной или двух нагрузок в предварительно установленные пользователем моменты времени с учетом сетевого напряжения и освещенности внешнего фотодатчика.
Отличительные особенности РЭВ-302:
- наличие двух групп контактов на переключение (двух каналов) с номинальным током 16А / 250В;
- питание от сети переменного тока 220В/50Гц или источника постоянного тока 24В;
- совместная или независимая работа реле времени, реле напряжения и фотореле;
- гибкая передача управления контактами между реле напряжения, фотореле и реле времени;
- 8 независимых программ управления и возможность быстрого переключения между ними для каждой из групп контактов;
- возможность управления обеими группами контактов от одной программы;
- календарь с запасом хода до 10 лет при отсутствии внешнего питания;
- функции суточного, недельного, месячного и годового реле времени;
- независимые списки событий для каждой из программ;
- точность планируемых событий до 1 секунды;
- возможность составления своего списка выходных дней и праздников;
- выполнение особого списка событий для выходных дней и праздников;
- общая внутренняя память на 5000 независимых событий, распределяемых между всеми программами на день/неделю/месяц/год в зависимости от выбранного режима;
- возможность циклического повторения программы в заданном временном диапазоне;
- автоматический переход на летнее время;
- функция импульсного реле времени (периодическое включение и отключение контактов без привязки к календарю);
- функция простого включения контактов через заданное время после подачи питания;
- отключение контактов по минимальному и максимальному напряжению сети;
- временная задержка на запуск реле после подачи питания;
- отдельные временные задержки на выполнение действий реле напряжения и реле освещенности (для установки времени повторного включения и т.п.);
- выносной фотодатчик;
- ЖК графический дисплей;
- индикация состояния каждого канала;
- USB вход для подключения к персональному компьютеру (ПК);
- Программное обеспечение для ПК с удобным графическим интерфейсом для редактирования всех настроек реле и с возможностью создания массивов событий или событий, привязанных к восходам и закатам Солнца;
- русскоязычный интерфейс;
- управление меню с помощью 5-ти кнопок на лицевой панели;
- загрузка предустановленных программ управления через USB с помощью дополнительного программного обеспечения;
- возможность установки пароля на вход в меню настроек;
- кнопка общего сброса на лицевой панели.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Напряжение сети переменного тока (клеммы 7-8), В |
90 ÷ 420 |
|
Напряжение сети постоянного тока (клеммы 7-8), В |
100 ÷ 300 |
|
Номинальное напряжение питания постоянное (клеммы 9-10), В |
8 ÷ 30 |
|
Частота питающей сети, Гц |
50/60 |
|
Потребляемая мощность (под нагрузкой), ВА, не более |
3,0 |
|
Диапазон установки нижнего порога срабатывания по напряжению Umin, В |
90÷416, но не выше Umax–dUmax |
|
Диапазон установки верхнего порога срабатывания по напряжению Umax, В |
94÷420, но не ниже Umin+dUmin |
|
Максимальное количество событий |
5000 |
|
Резерв хода часов при отключении напряжения питания, лет, не менее |
10 |
|
Точность установки, с. |
1 |
|
Точность выставления порогов срабатывания по напряжению, В |
1 |
|
Погрешность хода часов, с/сутки, не более |
1 |
|
Погрешность измерения напряжения, %, не более |
2 |
|
Погрешность измерения освещенности до 200 люкс, %, не более |
10 |
|
Погрешность измерения освещенности от 200 люкс, %, не более |
20 |
|
Минимальное время коммутации контактов для реле времени, с |
0,015 |
|
Минимальное время коммутации контактов для реле напряжения, с |
0,035 |
|
Минимальное время коммутации контактов для фотореле, с |
0,1 |
|
Диапазон настройки гистерезиса нижнего порога напряжения dUmin, В |
3 ÷ 9 |
|
Диапазон настройки гистерезиса верхнего порога напряжения dUmax, В |
3 ÷ 9 |
|
Задержка отключения по Umin |
от 0 с до 19 мин 59 с |
|
Задержка отключения по Umax* |
от 0 с до 19 мин 59 с |
|
Задержка повторного включения нагрузки |
от 1 с до 19 мин 59 с |
|
Диапазон установок уровня освещенности, люкс |
0 ÷ 9999 |
|
Гистерезисы установки уровня освещенности, люкс |
0 ÷ 999 |
|
Задержка действий, если освещенность ниже порога |
от 0 с до 99 мин 59 с |
|
Задержка действий, если освещенность выше порога |
от 0 с до 99 мин 59 с |
|
Общая задержка после подачи питания |
от 0 с до 99 мин 59 с |
|
Индикация срабатывания реле нагрузки |
есть |
|
Сохранение уставок при пропадании сетевого и резервного питания |
есть |
|
Память данных, лет, не менее |
10 |
|
Внутренний предохранитель |
есть |
|
Допустимая влажность без конденсата, % |
70 |
|
Подключение к компьютеру |
USB |
|
Длина кабеля фотодатчика в комплекте, м |
2 |
|
Расстояние между прибором и фотодатчиком не более, м |
20 |
|
Журнал событий |
год/месяц/неделя/сутки |
|
Степень защиты |
ІР20 |
|
Климатическое исполнение |
УХЛ4 |
|
Диапазон рабочих температур, °С |
от минус 20 до +55 |
|
Количество выходных реле (каналов), шт. |
2 |
|
Масса, кг, не более |
0,200 |
|
Габаритные размеры, мм |
90 х 52 х 66 |
|
Контакты перекидные |
1P |
|
Вредные вещества, в количестве, превышающем предельно допустимые концентрации, oтсутствуют |
|
|
* Рекомендуется оставить параметр на значении «00 мин. 00 с.» для максимально быстрого выключения. |
|
