МСК-102-14 / МСК-102-20 Контроллеры управления температурными приборами

Модельный ряд:

• МСК-102-14
• МСК-102-20

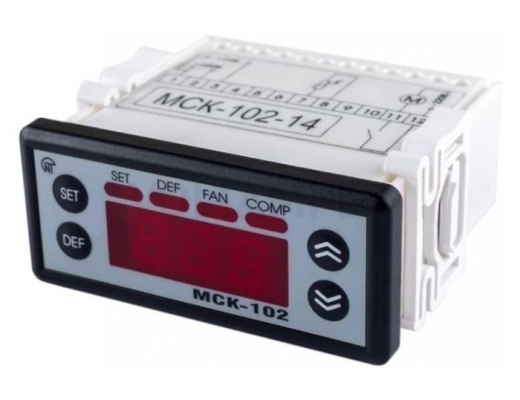

МСК-102-14

Контроллер температуры холодильного оборудования (морозильных камер, торговых холодильных прилавков, моноблоков, прочих установок).
Особенностью устройства является возможность программирования времени для автоматического оттаивания оборудования посредством отключения компрессора.

Назначение:

• Предназначен для управления морозильными камерами, холодильными прилавками, моноблоками и другим холодильным торговым и промышленным оборудованием.
• Позволяет контролировать температуру морозильной камеры и проводить автоматическую оттайку отключением компрессора на заданное пользователем время.
• Обеспечивает защитное отключение компрессора при недопустимых параметрах электрической сети (контролируется действующее значение напряжения) и последующее автоматическое включение после восстановления параметров напряжения через время, заданное пользователем.

Основные характеристики:

• Аналоговый вход для подключения NTC-датчика с усиленной электроизоляцией для контроля температуры морозильной камеры.
• Выходы: нормально-разомкнутый релейный выход для управления компрессором – 16 А 250 В при cos φ=1;
• Разрешение по температуре: 0.1 °C.
• Точность определения порогов срабатывания по напряжению: не более 3В.
• Номинальное напряжение питания: однофазное 220 В (±20%) 50 Гц или постоянное напряжение 24 В (±10%).
• Напряжение, при котором сохраняется работоспособность до 400 В 50 Гц.
• Потребляемая мощность: не более 5 Вт.
• Фронтальная защита прибора: IP65.
• Степень защиты клеммника: IP20.
• Климатическое исполнение: УЗ.
• Диапазон рабочих температур от –35 до +55 °C.
• Температура хранения от –45 до +65 °C.
• Масса не более 0,15 кг.
• Положение в пространстве – произвольное.
• Органы управления, габаритные размеры и схема подключения устройства приведены на рисунке .
• Версия программного обеспечения -12.

МСК-102-20

Прибор для контроля температуры холодильных установок, обеспечивает управление компрессорным оборудованием с помощью поддержания необходимой температуры, выполняет также защиту компрессора (его отключение) в случае некачественных параметров питающей сети.

Обеспечивает:

• управление компрессором для поддержания заданной температуры морозильной камеры;
• контроль температуры морозильной камеры и испарителя;
• автоматическую оттайку электронагревателем или горячим паром;
• защитное отключение компрессора при недопустимых параметрах электрической сети (контролируется действующее значение напряжения) и последующее автоматическое включение после восстановления параметров напряжения через время, заданное пользователем.

Устройство поставляется с заводскими установками, указанными в технической документации.
Завод-производитель, по согласованию с Потребителем, может поставить программатор заводских установок.

Основные характеристики:

• Номинальное напряжение питания, В:
  переменное однофазное: 220/230 В 50 Гц,
  постоянное напряжение: 24 В (±10%)
• Напряжение, при котором сохраняется работоспособность: до 400 В, 50 Гц.
• Гармонический состав (несинусоидальность) напряжения питания: ДСТУ EN50160:2014.
• Разрешение по температуре: 0,1 °C.
• Потребляемая мощность: 5 Вт.
• Степень защиты лицевой панели: IP65.
• Степень защиты клеммника: IP20.
• Климатическое исполнение: УХЛ 3.1.
• Допустимая степень загрязнения: II.
• Категория перенапряжения: II.
• Номинальное напряжение изоляции: 450 В.
• Номинальное импульсное выдерживаемое напряжение: 2,5 кВт.
• Сечение проводов для подключения к клеммам: 0,5-2 мм².
• Момент затяжки винтов клемм: 0,4 Н*м.
• Аналоговый вход для подключения NTC–датчика температуры в морозильной камере (датчик температуры камеры): 10 кОм при 25 °C.
• Аналоговый вход для подключения NTC–датчика температуры испарителя: 10 кОм при 25 °C.
• Нормально-разомкнутый релейный выход для управления компрессором: 16 А 250 В при cos φ=1.
• Нормально-разомкнутый релейный выход для управления электро-нагревателем:16 А 250 В при cos φ=1.
• Изделие сохраняет свою работоспособность при любом положении в пространстве.
