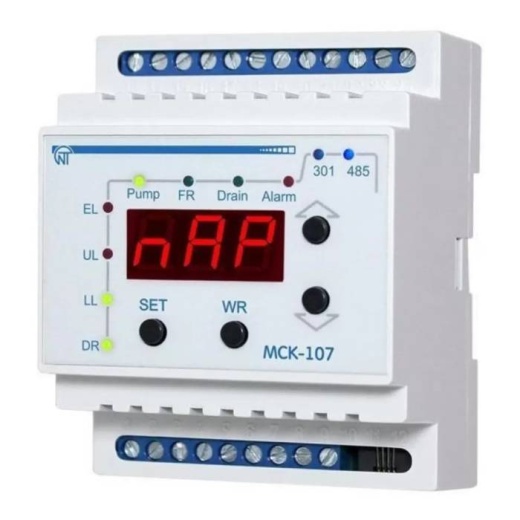

Контроллер насосной станции МСК-107 (в дальнейшем МСК-107, устройство) предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Поддержание заданного уровня жидких веществ обеспечивается управлением:
- при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;
- при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).
МСК-107 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов, так и в ручном – по командам пользователя с лицевой панели или кнопочного поста.
По интерфейсам RS-232 и RS-485 ( протокол MODBUS) возможно задание основных параметров работы МСК-107, а также дистанционное управление электродвигателем (электродвигателями).
Примечание – Одновременное использование RS-485 и RS-232 невозможно.
Условия эксплуатации
Изделие предназначено для эксплуатации в следующих условиях:
- температура окружающей среды от минус 35 до +55 ºС;
- атмосферное давление от 84 до 106,7 кПа;
- относительная влажность воздуха (при температуре +25 ºС) 30 ... 80%.
Изделие не предназначено для эксплуатации в условиях:
- значительной вибрации и ударов;
- высокой влажности;
- агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).
Технические характеристики:
Общие данные
| Наименование | Значение |
|---|---|
| Назначение изделия | Аппаратура управления и распределения |
| Номинальный режим работы | Продолжительный |
| Степень защиты изделия | IP 20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ 3.1 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Сечение проводов для подключения к клеммам, мм² | 0,5 - 2 |
| Момент затяжки винтов клемм, Н*м | 0,4 |
Основные технические характеристики:
| Наименование | Значение |
|---|---|
| Номинальное переменное однофазное напряжение питания, В | 230 |
| Напряжение, при котором сохраняется работоспособность, В | 130-270 |
| Частота сети, Гц | 48-62 |
| Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более | 450 |
| Потребляемая мощность (под нагрузкой), не более, Вт | 5,0 |
| Масса, не более, кг | 0,2 |
|
Входы: - аналоговый вход для подключения датчика уровня (давления), шт. – дискретный вход для подключения универсального блока защиты электродвигателей УБЗ-301, шт. – дискретный вход 1 (клемма "1"), шт. – дискретный вход 2 (клемма "2"), шт. – дискретный вход для подключения интерфейса RS-232, шт. – дискретный вход для подключения интерфейса RS-485, шт. |
4 1 1 1 1 1 |
|
Основные выходы: - реле нагрузки – перекидной контакт для управления пускателем электродвигателя – 16 А 250 В при cos φ=1, шт. – функциональное реле – перекидной контакт – 16 А 250 В при cos φ=1, шт. |
1 1 |
| Изделие сохраняет свою работоспособность при любом положении в пространстве | |
| Установка (монтаж) изделия - DIN-рейка 35 мм | |
| Материал корпуса – самозатухающий пластик | |
| Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют | |
| Примечание* – дискретные входы 1 и 2 используются для ручного управления электродвигателем насоса | |
Характеристики выходных контактов встроенных реле:
| Режим работы | Максимальный ток при U~250 В, А | Число срабатываний х1000 | Максимальная коммутируемая мощность, ВА | Макс. длительное допустимое переменное напряжение, В | Максимальный ток при Uпост=30 В, А |
|---|---|---|---|---|---|
|
cos j = 1,0 |
5 16 |
50 100 |
4000 | 440 | 3 |
