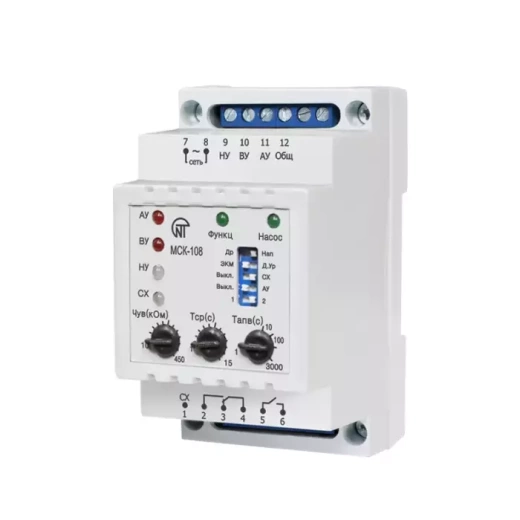

Контроллер насосной станции МСК-108 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Поддержание заданного уровня жидких веществ обеспечивается управлением:
- при однофазном двигателе мощностью до 1 кВт – встроенным реле насоса;
- при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).
МСК-108 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов в автоматическом режиме по одному из встроенных в устройство алгоритмов.
МСК-108 обеспечивает работу с различными по электропроводности жидкостями – водопроводной или загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).
Области применения:
Для защиты и управления насосных станций.
Общие данные
| Наименование | Значение |
|---|---|
| Назначение изделия | Аппаратура управления и распределения |
| Номинальный режим работы | Продолжительный |
| Степень защиты изделия | IP 20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ 3.1 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Сечение проводов для подключения к клеммам, мм² | 0,5 - 2 |
| Момент затяжки винтов клемм, Н*м | 0,4 |
Основные технические характеристики:
| Наименование | Значение |
|---|---|
| Номинальное переменное однофазное напряжение питания, В | 230 |
|
Напряжение, при котором сохраняется работоспособность: – минимальное, В – максимальное, В |
130 265 |
| Частота сети, Гц | 48-62 |
|
Аналоговые входы: – для подключения датчика уровня (давления), шт. – общий для датчиков уровня (давления), шт. |
4 1 |
|
Основные выходы: – реле насоса – переключающий контакт для управления пускателем электродвигателя – 10 А 250 В при cos φ=1, шт. – функциональное реле – замыкающий контакт – 10 А 250 В при cos φ=1, шт. |
1 1 |
| Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более | 450 |
| Потребляемая мощность (под нагрузкой), не более, Вт | 3,3 |
| Масса, не более, кг | 0,2 |
| Установка (монтаж) изделия | DIN-рейка 35 мм |
| Изделие сохраняет свою работоспособность при любом положении в пространстве | |
| Материал корпуса – самозатухающий пластик | |
Характеристики выходных контактов встроенных реле:
| Режим работы | Максимальный ток при U~250 В, А | Число срабатываний х1000 | Максимальная коммутируемая мощность, ВА | Максимальный ток при Uпост=30 В, А |
|---|---|---|---|---|
|
cos j = 0,4 cos j = 1,0 |
5 10 |
50 100 |
4000 | 3 |
