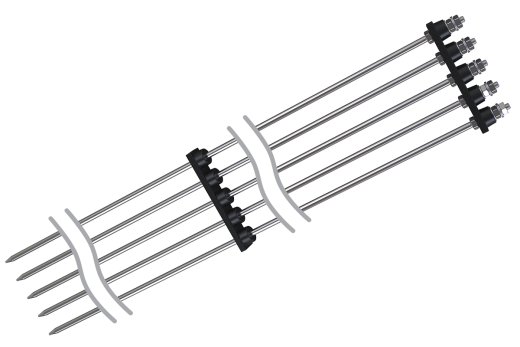

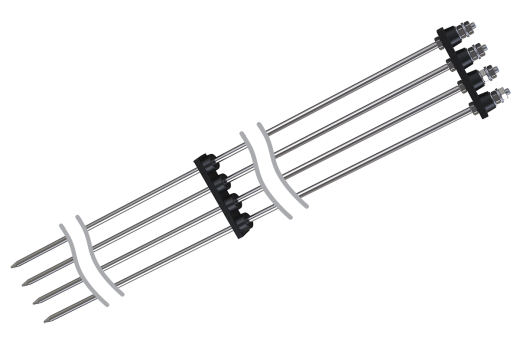

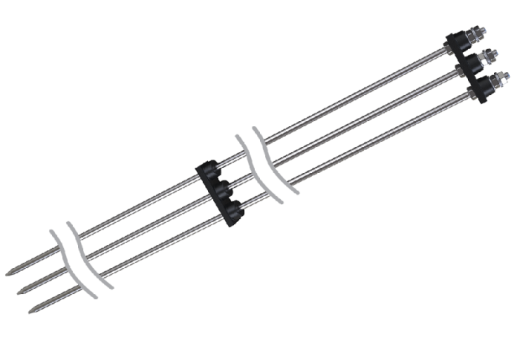

Многоэлектродные кондуктометрические датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Отличительные особенности
- 3-, 4-, 5-электродные исполнения длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.
- Материал электродов: нержавеющая сталь 12Х18Н10Т.
- Гигиенический (пищевой) сертификат.
- Максимальная рабочая температура 85 °С.
- Не предназначены для контроля уровня жидкости, находящейся под давлением.
- При необходимости стержни датчика можно укоротить.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.
В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

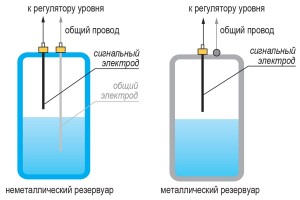

Принцип действия

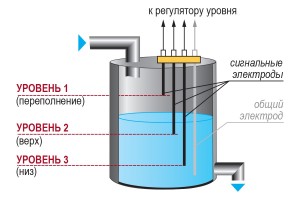

Пример применения (неметаллический резервуар)
Характеристики:
Технические характеристики
|
Тип датчиков и модификация |
ДУ.3 |
ДУ.4 |
ДУ.5 |
|
Габаритный чертеж |
|
||
|
Количество стержней (электродов) |
3 |
4 |
5 |
|
Длина стержней, L |
0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м |
||
|
Присоединительные размеры |
H=34 мм |
H=45 мм |
H=56 мм |
|
Материал |
Стержнь – сталь нержавеющая 12Х18Н10Т Разделительная пластина – пластик |
||
|
Максимальная рабочая температура |
85 °С |
||
|
Конструктивные преимущества |
Возможность укорачивать длину поставляемых датчиков до требуемой – в зависимости от условий применения |
||
Количество разделительных пластин в зависимости от модификации датчика и длины стержней
|
Наименование |
Длина стержня, м |
Количество разделительных пластин, шт. |
|
ОВЕН ДУ.3-0,5 |
0,5 |
2 |
|
ОВЕН ДУ.3-1 |
1 |
3 |
|
ОВЕН ДУ.3-1,95 |
1,95 |
4 |
|
ОВЕН ДУ.3-2,5 |
2,5 |
5 |
|
ОВЕН ДУ.3-3 |
3 |
6 |
|
ОВЕН ДУ.3-3,5 |
3,5 |
7 |
|
ОВЕН ДУ.3-4 |
4 |
8 |
|
ОВЕН ДУ.4-0,5 |
0,5 |
2 |
|
ОВЕН ДУ.4-1 |
1 |
3 |
|
ОВЕН ДУ.4-1,95 |
1,95 |
4 |
|
ОВЕН ДУ.4-2,5 |
2,5 |
5 |
|
ОВЕН ДУ.4-3 |
3 |
6 |
|
ОВЕН ДУ.4-3,5 |
3,5 |
7 |
|
ОВЕН ДУ.4-4 |
4 |
8 |
|
ОВЕН ДУ.5-0,5 |
0,5 |
2 |
|
ОВЕН ДУ.5-1 |
1 |
3 |
|
ОВЕН ДУ.5-1,95 |
1,95 |
4 |
|
ОВЕН ДУ.5-2,5 |
2,5 |
5 |
|
ОВЕН ДУ.5-3 |
3 |
6 |
|
ОВЕН ДУ.5-3,5 |
3,5 |
7 |
|
ОВЕН ДУ.5-4 |
4 |
8 |
Планка (разделительные пластины)
Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать:
