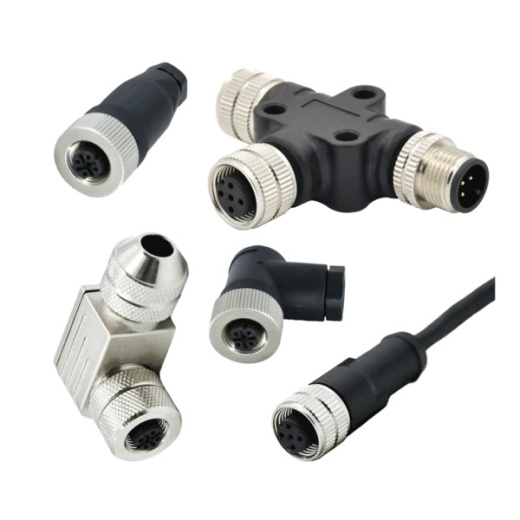

Разъёмные соединители М12 тип А предназначены для подключения датчиков с соответствующим выводом к вторичным измерительным приборам. Разъём имеет компактный корпус, который обеспечивает надёжность и простоту в установке.
- Разъём М12 – это разборные соединители для возможности подключения любого кабеля необходимой длины с подключением провода под винт. Удобно использовать по месту эксплуатации. Конструкция разъёма может быть угловая или прямая. Материал корпуса пластиковый или из оцинкованной латуни.
- Кабельная сборка с разъёмом М12 – это готовая формованная сборка, обеспечивающая надёжную степень защиты IP68 в месте соединения разъёма и кабеля, что позволяет использовать их в сложных климатических и промышленных условиях. Материал кабеля полиуретан (PUR) рассчитан на высокие температуры эксплуатации от -40 до +105 °С, а экран защищает от электромагнитных помех. Длина кабеля: 2, 5, 10 или 15 метров.
- Разветвитель М12 – позволяет объединять несколько сигналов в один, имеет Т-образную форму.
В продаже представлены разъёмы и сборки на 5 и 6 контактов (pin).
Разъём с количеством контактов 5 pin универсальный и подходит для штекеров М12 с количеством пинов 5, 4, 3 или 2.
Разъём с количеством контактов 6 pin предназначен для подключения к датчику температуры с двумя чувствительными элементами по трёхпроводной схеме к каждому чувствительному элементу.
Характеристики:
Конструктивное исполнение
Разъём М12
|
Внешний вид |
Габаритные размеры |
Наименование |
|
|
|
M12-A-FS-5-PG7 |
|
|
M12-A-FS-5-PG9 |
|
|
|
M12-A-FS-6-PG9 |
|
|
|
|
M12-A-FS-5-SH |
|
|
|
M12-A-FR-5-PG7 |
|
|
M12-A-FR-5-PG9 |
|
|
|
M12-A-FR-6-PG9 |
|
|
|
|
M12-A-FR-5-SH |
|
|
M12-A-FR-6-SH |
| Внешний вид | Габаритные размеры | Наименование |
|
|
M12-A-FS-5-2-PUR-SH (2 метра) |
|
M12-A-FS-5-5-PUR-SH (5 метров) |
||
|
M12-A-FS-5-10-PUR-SH (10 метров) |
||
|
M12-A-FS-6-2-PUR-SH (2 метра) |
|
|
M12-A-FS-6-5-PUR-SH Заказать |
||
| M12-A-FS-6-10-PUR-SH | ||
|
|
M12-A-FR-5-2-PUR-SH (2 метра) |
|
M12-A-FR-5-5-PUR-SH (5 метров) |
||
|
M12-A-FR-5-10-PUR-SH (10 метров) |
||
|
M12-A-FR-5-15-PUR-SH (15 метра) |
||
|
M12-A-FR-6-2-PUR-SH (2 метра) заказать |
|
|
M12-A-FR-6-5-PUR-SH (5 метров) заказать |
||
|
M12-A-FR-6-10-PUR-SH (10 метров) заказать |
||
|
M12-A-FR-6-15-PUR-SH (15 метра) |
Разветвитель М12
|
Внешний вид |
Габаритные размеры |
Наименование |
|
|
|
M12-A-AD-T-1 |
Технические характеристики
Схема рабочих контактов
Разъём М12 и разветвитель М12
|
Параметр |
Количество контактов (pin) |
|
|
5 |
6 |
|
|
Тип подключения кабеля (для "Разъём М12") |
под винт |
|
|
Диапазон рабочих температур |
-40…+85 °С |
|
|
Степень защиты |
IP67 / IP68 |
|
|
Сопротивление изоляции |
300 В постоянного тока не менее 10 МОм |
|
|
Сечение подключаемого провода: |
||
|
Для PG7 |
Max 0,35 мм² |
|
|
Для PG9 и SH |
Max 0,5 мм² |
|
|
Для Т1 |
Max 0,75 мм² |
|
|
Номинальное напряжение |
60 В |
30 В |
|
Рабочее напряжение |
≤ 60 В |
≤ 30 В |
|
Номинальный ток |
4 А |
2 А |
Кабельная сборка с разъёмом М12
|
Параметр |
Количество контактов (pin) |
|
|
5 |
6 |
|
|
Диапазон рабочих температур |
-40…+105 °С |
|
|
Степень защиты |
IP68 |
|
|
Экранированный кабель |
Да |
|
|
Материал кабеля |
Полиуретан |
|
|
Сопротивление изоляции |
300 В постоянного тока не менее 10 МОм |
|
|
Сечение подключаемого провода не более |
0,35 мм² |
|
|
Номинальное напряжение |
60 В |
30 В |
|
Рабочее напряжение |
≤ 60 В |
≤ 30 В |
|
Номинальный ток |
4 А |
2 А |
