Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Характеристики:
Диапазон рабочих давлений, МПа
Низкие давления, РМ-Н11
|
ТВ |
−0,1…0 |
|
ТМВ |
−0,1…0,06 / 0,15 / 0,3 |
|
ЦМ-И |
0…0,1 / 0,16 / 0,25 / 0,4 |
|
ЦМ-ИВ |
−0,1…0,15 / 0,3 |
|
ЦМ-С-И* |
0…0,1 / 0,16 / 0,25 / 0,4 |
|
ЦМ-С-ИВ* |
−0,1…0,3 |
|
РД |
−0,05…0,3 |
|
РДД |
0,05…0,2 / 0,4; 0,1…0,6 |
|
РПД-И** |
0...0,1 / 0,16 / 0,25 / 0,4 |
|
РПД-ИВ** |
−0,1…0,1 / 0,15 / 0,3 |
Средние давления, РМ-С10, РМ-С10м
|
ТМ |
0…0,6 / 1 / 1,6 / 2,5 |
|
ТМВ |
−0,1…0,5 / 0,9 / 1,5 / 2,4 |
|
ЦМ-И |
0…0,6 / 1 / 1,6 / 2,5 |
|
ЦМ-ИВ |
−0,1…0,5*** / 0,9 / 1,5 / 2,4 |
|
ЦМ-С-И* |
0…0,6 / 1 / 1,6 / 2,5 |
|
ЦМ-С-ИВ* |
−0,1…0,5*** / 0,9 / 1,5 / 2,4 |
|
РД |
−0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 |
|
РДД |
0,1…0,6 |
|
РПД-И** |
0…0,6 / 1 / 1,6 / 2,5 |
|
РПД-ИВ** |
−0,1…0,5*** / 0,9 / 1,5 / 2,4 |
Высокие давления РМ-В10, РМ-В10м
|
ТМ |
0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
|
ЦМ-И |
0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
|
ЦМ-С-И* |
0…4 / 6 / 10 / 16 / 25 / 40 / 60 |
|
РД |
0,5…3 |
|
РПД-И** |
0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Диапазон рабочих температур, °C: В соответствии с выбранным средством измерений
Материал корпуса и мембраны: Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы
Мембрана: Нержавеющая сталь 08Х17Н13М2
Опция: фторопластовое покрытие****, тантал, монель, хастеллой
Диаметр проходного отверстия, мм 10
Резьба присоединения*: К средству измерений — внутренняя M20×1,5, G½, NPT½*****
К процессу — наружная М20×1,5 или G½, NPT½
Заливное отверстие:
Низкие давления (РМ-Н11) — есть
Средние давления (РМ-С10, РМ-С10м) — нет
Высокие давления (РМ-В10, РМ-В10м) — нет
Разделительная жидкость: ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл 2,5
Дополнительная погрешность, вносимая разделителем:
±0,5% (компенсируется настройкой средства измерений)
Варианты поставки:
— без средства измерений
— в сборе со средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных и МТИ с классом точности 0,25, ЦМ-И, ЦМ-ИВ, ЦМ-С-И*, ЦМ-С-ИВ*, РПД-И**, РПД-ИВ**)
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м) и средствами измерений до 10 МПа (ТМ, ТВ, ТМВ - кроме завальцованных и МТИ с классом точности 0,25, РПД-И**)
— в сборе с реле давления РД или РДД напрямую или через 1 или 2 капиллярные трубки
Техническая документация: ТУ 4212-004-4719015564-2013
* — кроме ЦМ-С с классом точности 0,1
** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
*** — только для РМ-С10
**** — кроме РМ-В10, РМ-В10м
***** — под заказ, только для приборов с ВПИ до 60 МПа включительно
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!
Мембранные разделители сред РМ-Н11, РМ-С10 и РМ-В10
|
Тип |
Размер, мм |
Тип присоединения |
Резьба присоединения к средству измерений — к процессу |
|
РМ-Н11 |
Ø97 |
штуцерное |
внутренняя М20×1,5 — наружная М20×1,5 (G½) |
|
РМ-С10 |
Ø97 / Ø88 |
||
|
РМ-С10м |
|||
|
РМ-В10 |
Ø77 / Ø58 |
||
|
РМ-В10м |
Дополнительные опции
|
Наименование услуги |
Тип |
|
Объединение разделителя с ТМ (ТВ, ТМВ) |
Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) |
|
Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом |
|
|
Объединение разделителя с ЦМ-И, ЦМ-ИВ |
Разделитель с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже) |
|
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ |
Разделитель с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже) |
|
Объединение разделителя с РД-2Р, РДД-2Р |
Разделитель с РД-2Р, РДД-2Р, в том числе с капиллярными трубками |
|
Объединение разделителя с РПД-И, РПД-ИВ |
Разделитель с РПД-И*, РПД-ИВ* |
|
Разделитель с РПД-И* и рукавом |
|
|
Точечная фиксация сваркой комплектов |
РМ с ТМ (ТВ, ТМВ) 21 серии |
|
РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом |
|
|
РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем |
|
|
Дополнительное фторопластовое покрытие мембраны |
РМ-Н11, РМ-С10 |
|
Резьба присоединения NPT внутренняя — наружная |
РМ |
|
Ремонт комплектов с Разделителем, с повторным гидрозаполнением |
Разделитель с ТМ (ТВ, ТМВ) |
|
Разделитель с РПД |
* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

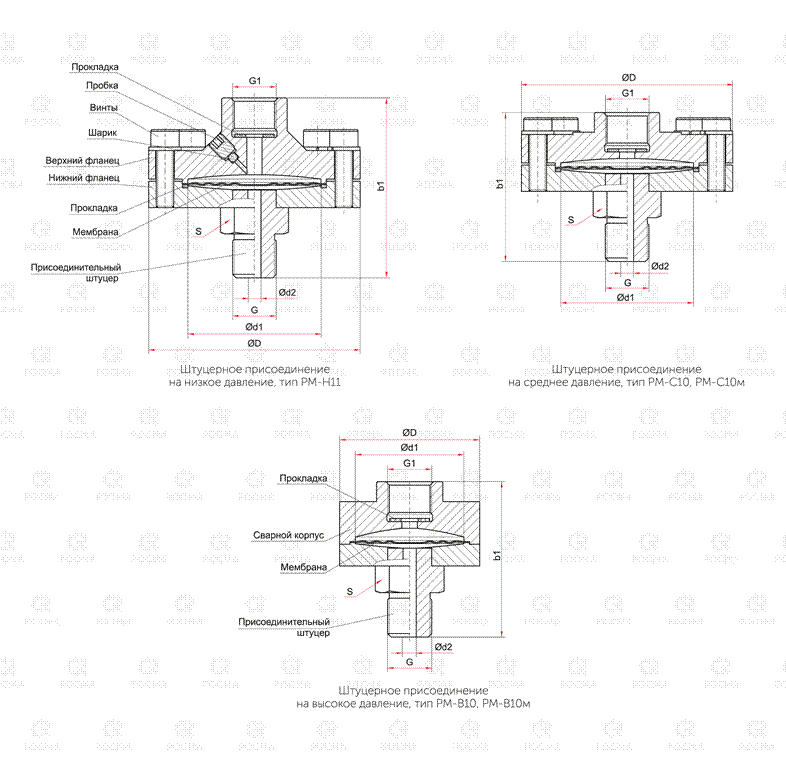

Чертежи
Основные максимальные размеры (мм), вес (кг), объем (мл)
|
Модель |
D |
d1 |
d2 |
G |
G1 |
b1 |
S |
Вес |
Объем |
Объем |
|
РМ-Н11-М20×1,5 |
97 |
65 |
10 |
M20×1,5 |
M20×1,5 |
83 |
27 |
1,7 |
16,4 |
2,5 |
|
РМ-Н11-G½ |
G½ |
|||||||||
|
РМ-С10-М20×1,5 |
97 |
65 |
M20×1,5 |
72 |
1,5 |
15,6 |
||||
|
РМ-С10-G½ |
G½ |
|||||||||
|
РМ-С10м-M20×1,5 |
88 |
58 |
7 |
M20×1,5 |
75 |
1,1 |
12,4 |
|||
|
РМ-С10м-G½ |
9 |
G½ |
||||||||
|
РМ-В10-М20×1,5 |
77 |
42 |
10 |
M20×1,5 |
87 |
1,3 |
11,4 |
|||
|
РМ-В10-G½ |
G½ |
|||||||||
|
РМ-В10м-M20×1,5 |
58 |
38 |
M20×1,5 |
83 |
0,8 |
9,3 |
||||
|
РМ-В10м-G½ |
G½ |
Монтаж и эксплуатация

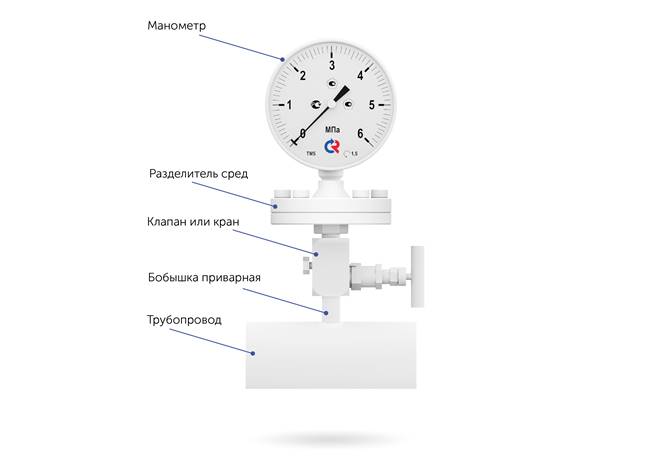

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

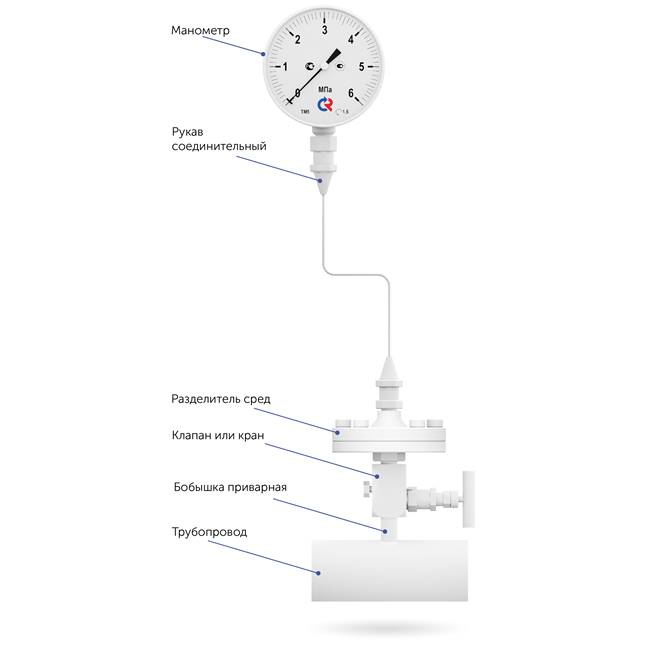

Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5м.
