Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
Конструктивные особенности
Конструкция блока может иметь от 1 до 3 вентилей:

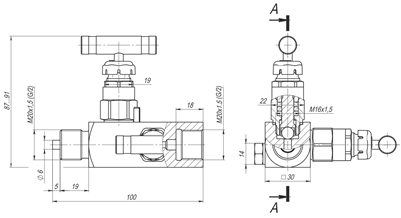

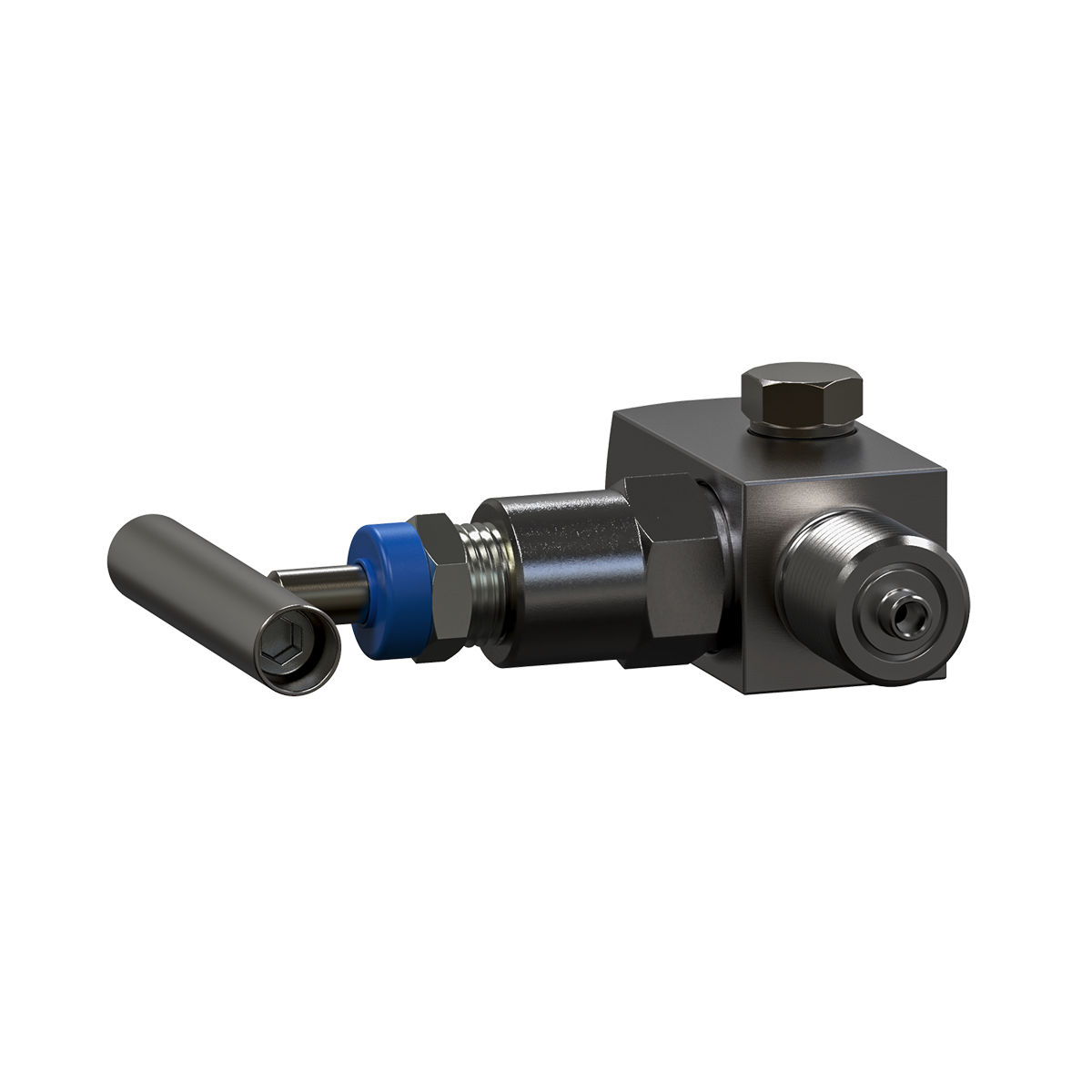

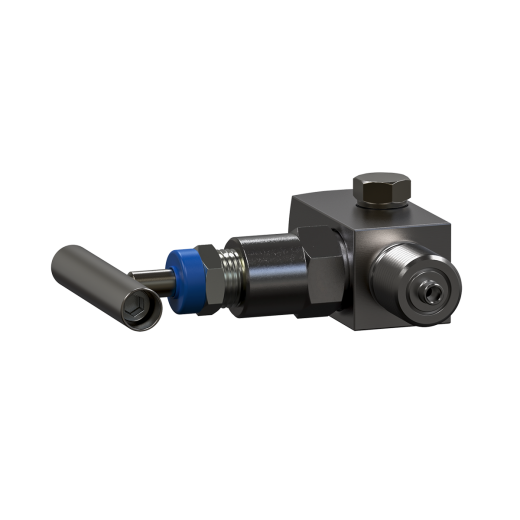

Блок одновентильный БВ-102.40.В.х.Н.х (старая маркировка БВ-113.40) – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.

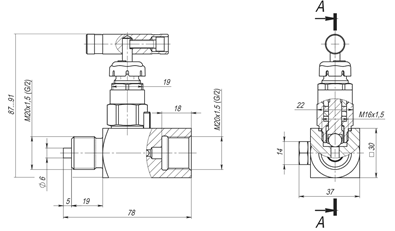

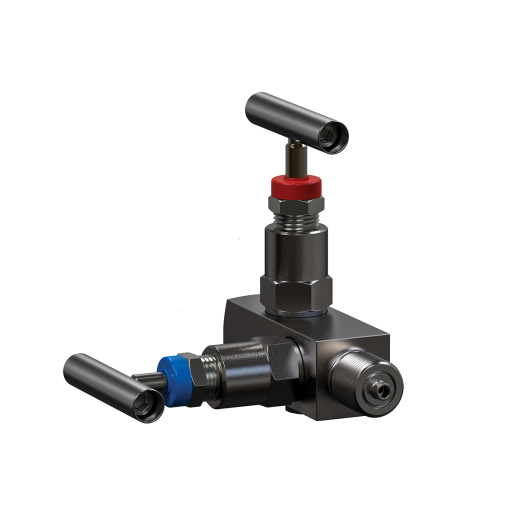

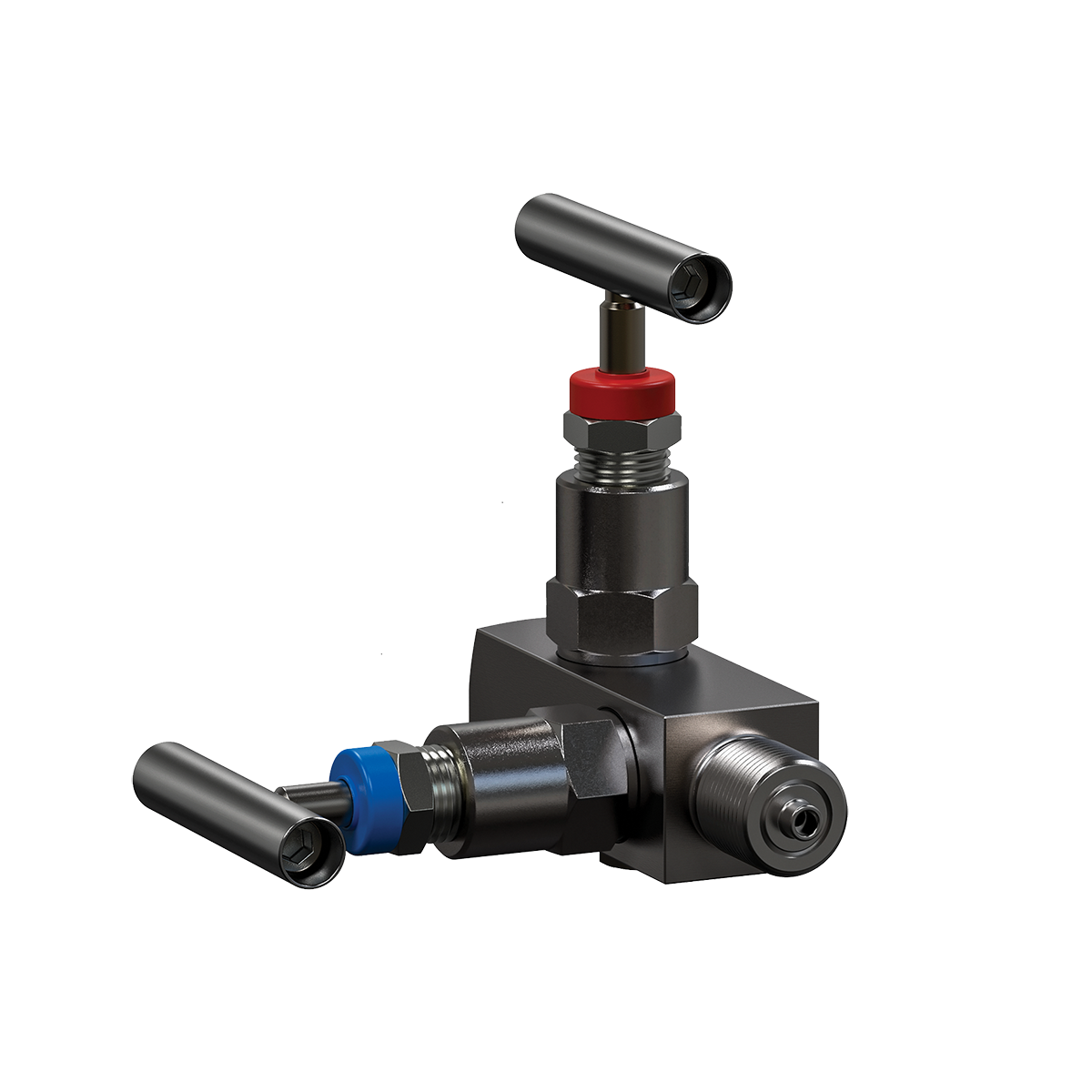

Блок двухвентильный БВ-202.40.В.х.Н.х (старая маркировка БВ-211.40) – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Дренажный канал перекрыт винтовой пробкой М10×1.

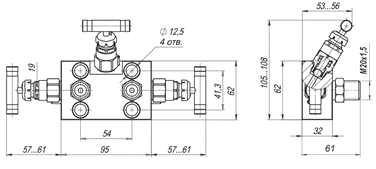

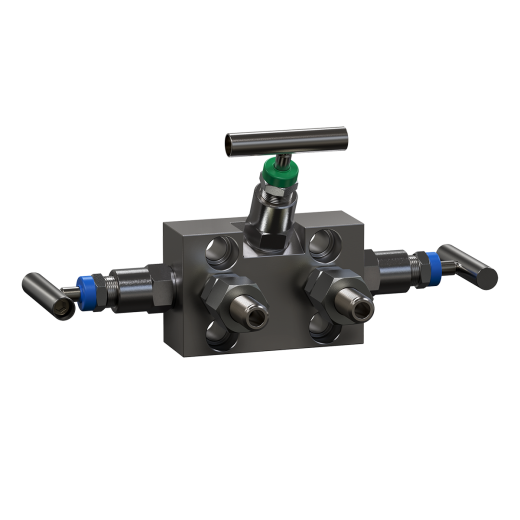

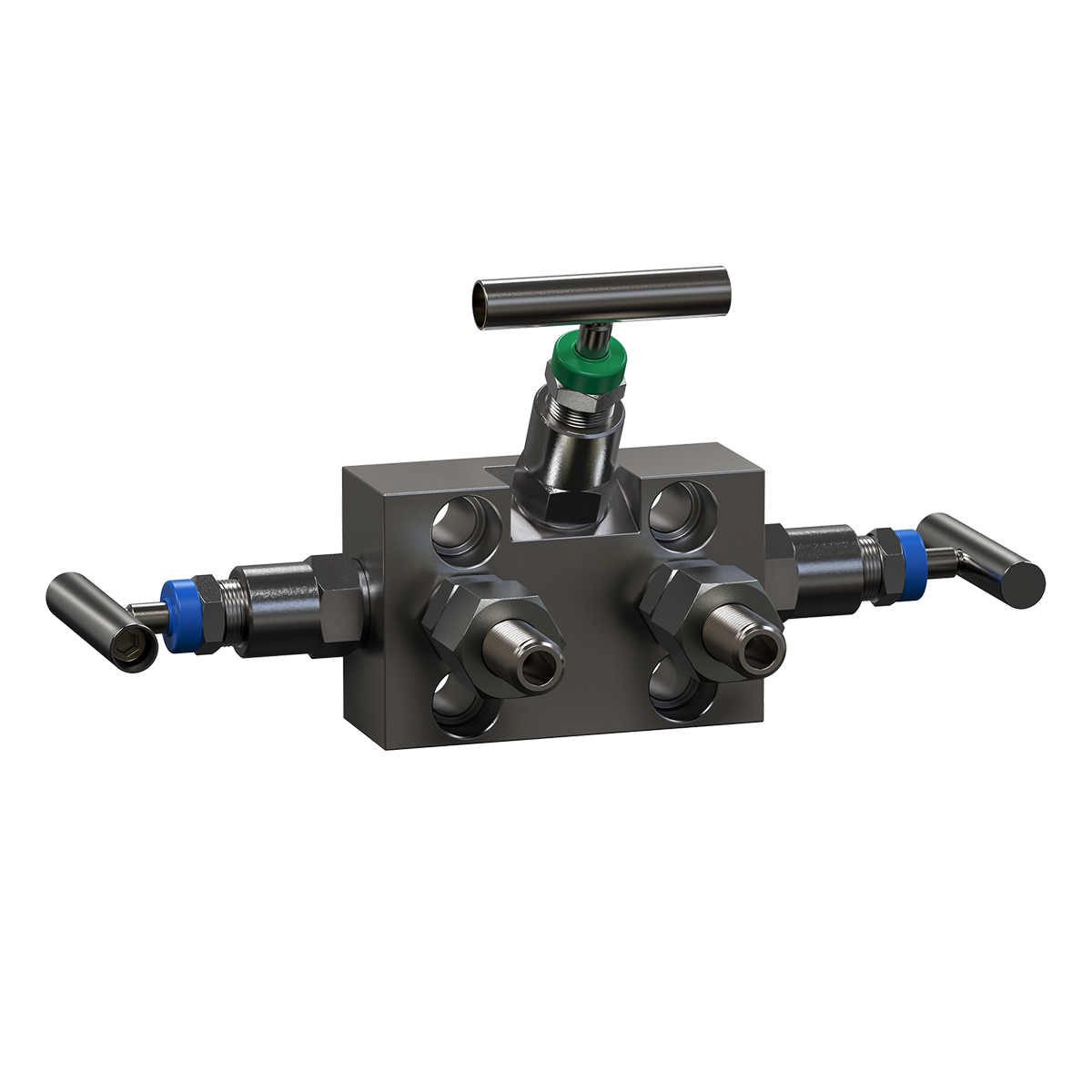

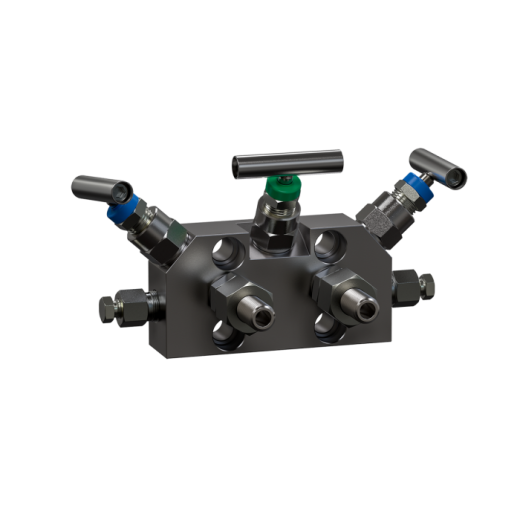

Блок трёхвентильный БВ-300Н.40-Ф.0.Н.М20 (старая маркировка БВ-310.40) – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.

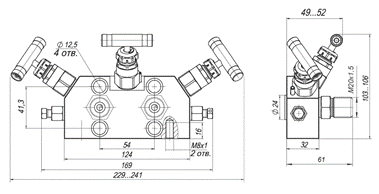

Блок трёхвентильный БВ-302Н.40-Ф.0.Н.М20 (старая маркировка БВ-312.40) – два измерительных канала соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.
Технические характеристики
|
Параметр |
Значение |
|
Рабочая среда |
Жидкость, пар, газ (кроме кислорода и кислородосодержащих сред, вступающих в реакцию с материалами изделия) |
|
Допускаемое давление рабочей среды |
40 МПа (400 атм.) |
|
Диапазон температур рабочей среды |
-40…+180 °С |
|
Температура окружающей среды |
-40…+70 °С |
|
Присоединение к технологической линии |
Внешняя М20×1,5 (манометрический тип штуцера) |
|
Присоединение к преобразователю |
Внутренняя М20×1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
Материалы деталей БВ, контактирующих с рабочей средой
|
Элемент БВ |
Материал |
|
Корпус вентильного блока |
Сталь 08Х18Н10 ГОСТ 5632 |
|
Корпус вентиля |
Сталь 08Х18Н10 ГОСТ 5632 |
|
Кольцо сальниковое |
PTFE |
|
Шпиндель |
Сталь 08Х18Н10 ГОСТ 5632 |
Конструктивные исполнения
|
Модель |
Габаритные размеры |
Принципиальная гидравлическая схема |
|
БВ-102.40.В.х.Н.х (старая маркировка БВ-113.40) |
|
