Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.

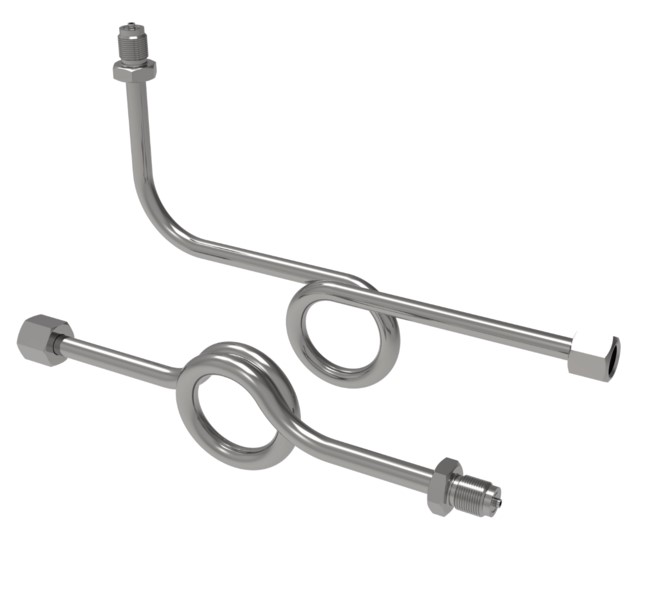

Трубки могут быть прямые, петлевые (спиральные), угловые.
Если не нашли свою модификацию, обратитесь к инженеру.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.
Трубки могут быть прямые, петлевые (спиральные), угловые.
Задачи использования
- Защита от перегрева.
- Защита от пульсаций (только для трубок с наличием петли).
- Удобство присоединения и расположения датчика.
Принцип работы
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.
Конструктивное исполнение трубок:
|
Конструктивное исполнение |
Описание |
Обозначение при заказе |
|
|
Трубка прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 Подключение к датчику: накидная гайка «мама» М20×1,5 |
ТО-П1-2.35 |
|
|
Трубка прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 |
ТО-П2-1.35 |
|
Трубка прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 |
ТО-П2-2.35 |
|
|
|
Трубка спиральная прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2) Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2) |
ТО-СП1-2.35 |
|
ТО-СП1-2.35.G1/2 |
||
|
|
Трубка спиральная прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2) |
ТО-СП2-1.35 |
|
ТО-СП2-1.35.G1/2 |
||
|
Трубка спиральная прямая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 |
ТО-СП2-2.35 |
|
|
|
Трубка спиральная угловая Материал: нерж. AISI304 (08х18н10) Длина: 350 мм Подключение к процессу: подвижный штуцер папа М20×1,5 ,(G1/2) Подключение к датчику: накидная гайка мама М20×1,5 ,(G1/2) |
ТО-СУ1-2.35 |
|
ТО-СУ1-2.35.G1/2 |
||
|
|
Трубка спиральная прямая Материал: СТ20 Длина: 350 мм Подключение к процессу: под приварку Подключение к датчику: накидная гайка «мама» М20×1,5 ,(G1/2) |
ТО-СУ2-1.35 |
|
ТО-СУ2-1.35.G1/2 |
||
|
|
Трубка импульсная Материал: нерж. AISI304 (08х18н10) Длина в скрученном состоянии: 500 мм (28 витков) Длина при растяжении: 4,3 метра Подключение к процессу: подвижный штуцер папа М20х1,5 Подключение к датчику: накидная гайка мама М20х1,5 |
ТИ-2.50 |
|
Трубка импульсная Материал: нерж. AISI304 (08х18н10) Длина в скрученном состоянии: 2000 мм (128 витков) Длина при растяжении: 19,5 метра Подключение к процессу: подвижный штуцер папа М20х1,5 Подключение к датчику: накидная гайка мама М20х1,5 |
ТИ-2.200 |
Характеристики:
Технические характеристики
|
Параметр |
Значение |
|
|
Наименование |
Трубка отводная ТО |
Трубка импульсная ТИ |
|
Материал трубки |
Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10) |
Нержавеющая сталь AISI304 (08х18н10) |
|
Рабочее давление, МПа |
до 20 |
|
|
Максимальная рабочая температура, °С |
до + 350 |
|
|
Резьба присоединения к датчику |
Накидная гайка М20х1,5 или G1/2 |
Накидная гайка М20х1,5 |
|
Резьба присоединения к процессу |
Подвижный штуцер М20х1,5 или G1/2 или под приварку |
Подвижный штуцер М20х1,5 |
