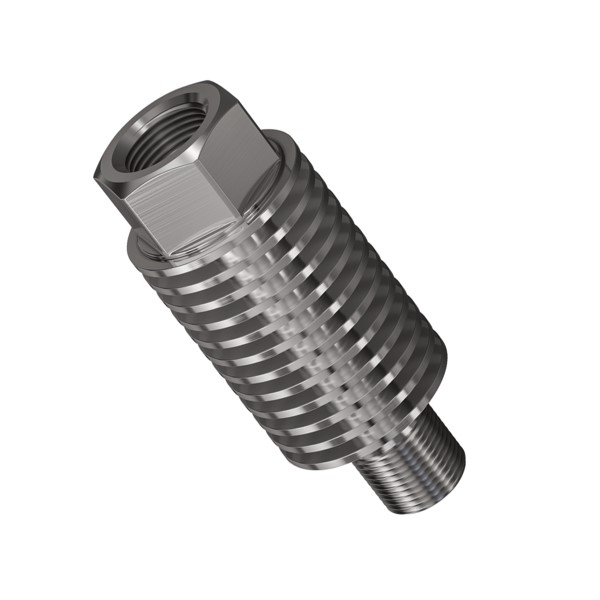

Устройство охладительное УО радиатор для пассивного охлаждения рабочей среды перед измерительным прибором

 Устройство охладительное УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер.

Отличительные особенности

1. Длина УО выбрана с учетом дефицита места при монтаже и обеспечения требуемого коэффициента теплового деления.
2. Тонкие стенки и в целом малое количество металла в нижней части изделия обеспечивают меньшую площадь нагрева и снижают передачу тепла на верхние рёбра.
3. Малая толщина ребра позволяет в сумме вместить большее количество в выбранную длину и тем самым увеличить площадь теплоотдачи, сохранив при этом межрёберное расстояние для рассеивания тепла.
4. Внутренний диаметр канала выбран 10 мм, согласно рекомендациям Приложения Д свода правил СП 77.13330.2016 для применения в промышленности. Большой диаметр канала позволяет избежать его преждевременного засорения.

Рекомендации по монтажу

Согласно своду правила СП 77.1333.2016, пункт 6.3.7:

1. Размещение трубной проводки должно быть таким, чтобы в трубной проводке, заполненной газом, не накапливался конденсат, а в трубной проводке, заполняемой жидкостью, не накапливались выделяющиеся из жидкости газы.
2. Трубную проводку, заполненную паром, конфигурируют аналогично проводке, заполняемой жидкостью.

Для обеспечения данных условий необходимо:

• для газовой измеряемой среды размещать прибор выше отбора;
• для жидкости измеряемой среды размещать прибор ниже отбора.

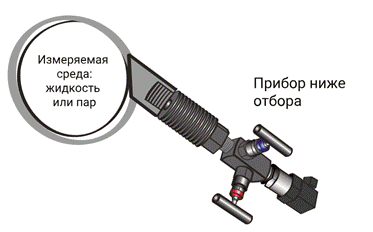

Монтаж УО-100.40 при применении в жидкой среде

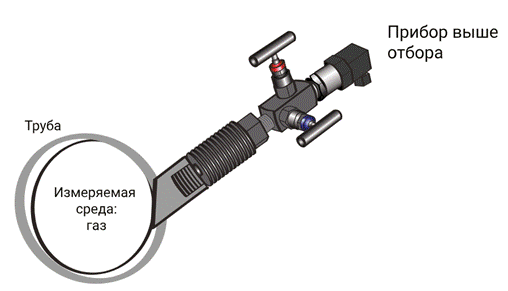

Монтаж УО-100.40 при применении в газовой среде

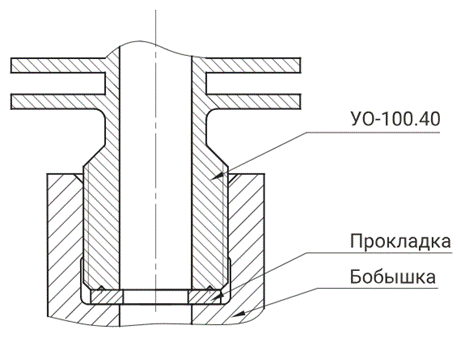

Место для уплотнения

Уплотнение УО-100.40 с посадочным местом (бобышкой) проходит по нижней части.

Размещение уплотнительной прокладки

Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды (в комплект поставки не входит).

Расчётные модели охлаждения

ВАЖНО! Расчёты охлаждения представлены путём программного метода, эксперименты с охлаждением на практике не проводились.

При расчете нужно учитывать, что в связке отборного устройства при монтаже датчиков давления и манометров обязательно используются клапаны или вентильные блоки, которые, в свою очередь, дают дополнительную площадь пассивного охлаждения, и температура на выходе к измерительному устройству будет ниже, чем показаны на рисунках. При моделировании мы этого не учитывали, так как клапаны и вентильные блоки могут использоваться разных вариантов. Мы показали только работу охлаждения отдельно взятого УО.

Характеристики:

Устройство охладительное УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер.

Технические характеристики УО-100.40:

• Материал: нержавейка AISI 304 (аналог 08Х18Н10).
• Максимальная рабочая температура: +600 °С.
• Максимальное рабочее давление 20 МПа.
• Резьбовое присоединение М20×1,5; G1/2"; К1/2" (NPT 1/2").

Избыточное давление в зависимости от температуры (ГОСТ 356-80)

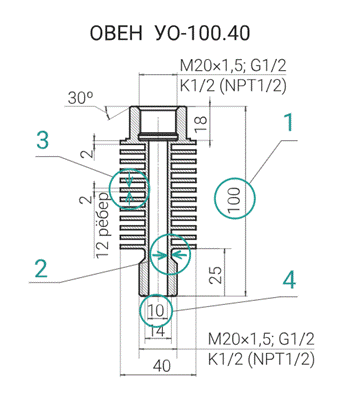

Габаритные размеры и особенности конструкции:

Отличительные особенности

1. Длина УО выбрана с учетом дефицита места при монтаже и обеспечения требуемого коэффициента теплового деления.
2. Тонкие стенки и в целом малое количество металла в нижней части изделия обеспечивают меньшую площадь нагрева и снижают передачу тепла на верхние рёбра.
3. Малая толщина ребра позволяет в сумме вместить большее количество в выбранную длину и тем самым увеличить площадь теплоотдачи, сохранив при этом межрёберное расстояние для рассеивания тепла.
4. Внутренний диаметр канала выбран 10 мм, согласно рекомендациям Приложения Д свода правил СП 77.13330.2016 для применения в промышленности. Большой диаметр канала позволяет избежать его преждевременного засорения.
