Тип КМ (КМВ). Манометр для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
Характеристики:
Диаметр корпуса: 63, 100, 150 мм
Класс точности:
|
Ø100, Ø150 |
1,5 |
|
Ø63 |
1,5* / 2,5 |
* — для КМ-12
Диапазон показаний давлений, кПа:
|
KМ |
0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 |
|
КВ** |
−60...0 / −40...0 / −25...0 / −16...0 / −10...0 / −6...0 |
|
KМВ** |
−1…1,5 / −1…3; |
** — для Ø100, Ø150
*** — только Ø100
Рабочие диапазоны: Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя.
Диапазон рабочих температур, °C: Окружающая среда: −60…+60
Измеряемая среда: −65…+100
Корпус:
|
Ø63 |
КМ-11 — IP40, сталь 10, цвет черный; |
|
Ø100 |
IP54, нержавеющая сталь 08Х18Н10 |
|
Ø150 |
IP54, сталь 10, цвет черный |
Кольцо:
|
Ø63 |
КМ-11 — нет; |
|
Ø100 |
нержавеющая сталь 08Х18Н10, байонетное |
|
Ø150 |
сталь 10, цвет черный |
Чувствительный элемент: (металлическая мембранная коробка), Медный сплав
Трибко-секторный механизм: Медный сплав
Циферблат: Алюминий, шкала черная на белом фоне
Стекло:
|
Ø63 |
органическое, минеральное* |
|
Ø100, Ø150 |
минеральное |
* — для КМ-12
Штуцер: Медный сплав
Присоединение:
|
Ø63, 100 |
радиальное, осевое |
|
Ø150 |
радиальное |
Резьба присоединения:
|
Ø100, Ø150 |
G½ / M20×1,5 |
|
Ø63 |
M12×1,5 |
Межповерочный интервал: 2 года
Климатическое исполнение: Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-002-4719015564-2008; ГОСТ 2405-88
Манометры КМ
|
Тип |
Диаметр корпуса |
Класс точности |
Исполнение |
Диапазон показаний давлений, кПа |
Резьба присоединения |
Присоединение |
|
КМ-11 |
63 |
2,5 |
IP40 |
0…6 / 10 / 16 / 25 / 40 / 60 |
М12×1,5 |
радиальное |
|
осевое |
||||||
|
КМ-12 |
63 |
1,5 |
IP54 |
0…6 / 10 / 16 / 25 / 40 / 60 |
М12×1,5 |
радиальное |
|
осевое |
||||||
|
КМ-22 |
100 |
1,5 |
IP54 |
0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
G½ / М20×1,5 |
радиальное |
|
осевое |
||||||
|
КМ-31 |
150 |
1,5 |
IP54 |
0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
G½ / М20×1,5 |
радиальное |
Вакуумметры КВ
Тип |
Диаметр корпуса |
Класс точности |
Исполнение |
Диапазон показаний давлений, кПа |
Резьба присоединения |
Присоединение
|
КВ-22 |
100 |
1,5 |
IP54 |
−60...0 / −40...0 / −25...0 / −16...0 / −10...0 / −6...0 |
G½ / М20×1,5 |
радиальное |
КВ-31 |
150 |
Мановакуумметры КМВ
Тип |
Диаметр корпуса |
Класс точности |
Исполнение |
Диапазон показанийдавлений, кПа |
Резьба присоедине-ния |
Присоедине-ние
|
КМВ-22 |
100 |
1,5 |
IP54 |
−1…1,5 / −1…3 / −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 |
G½ / М20×1,5 |
радиальное |
КМВ-22
|
Дополнительные опции:
|
Наименование услуги |
Тип |
|
Указатель предельных значений (нержавеющая сталь) |
КМ-12, 22, 31 |
|
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой |
КМ, КМВ |
|
Кнопочный запорный клапан АГ-М |
КМ, КМВ |
|
Индивидуальная шкала |
КМ-11, 12 |
|
КМ-22 |
|
|
Свидетельство о поверке к нумерованному прибору |
КМ, КМВ |
|
Протокол поверки к нумерованному прибору |
КМ, КМВ |
|
Индивидуальный паспорт на нумерованный прибор |
КМ, КМВ |
|
Первичная заводская поверка |
КМ, КМВ |
|
Периодическая поверка |
КМ, КМВ |
|
Пломбировка манометра (под заказ) |
КМ-12 |
|
КМ-22 |
|
|
Ремонт |
КМ, КМВ |
|
Очистка прибора от загрязнений (мазут, краска и пр.) |
КМ, КМВ |

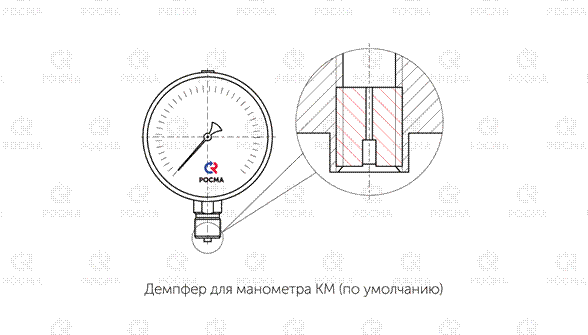

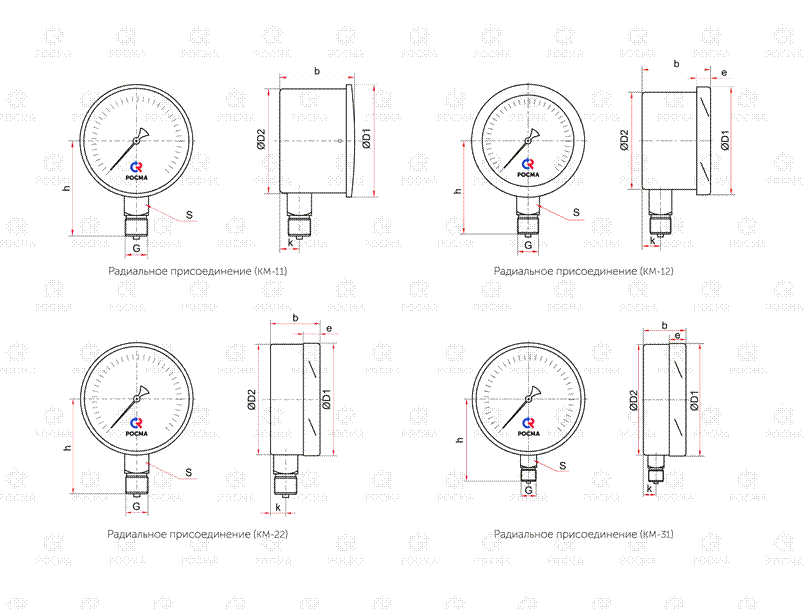

Чертежи:
Основные размеры (мм), вес (кг)
|
Тип |
Ø |
D1 |
D2 |
b |
e |
h |
k |
S |
G |
Вес |
|
КМ-11Р |
63 |
67 |
66 |
45 |
- |
57 |
10 |
14 |
M12×1,5 |
0,19 |
|
КМ-12Р |
73 |
65 |
38 |
10 |
56 |
9 |
0,20 |
|||
|
КМ-22Р |
100 |
101 |
99 |
51 |
18 |
90 |
16 |
22 |
G½ или |
0,59 |
|
КМ-31Р |
150 |
149 |
147 |
116 |
1,00 |

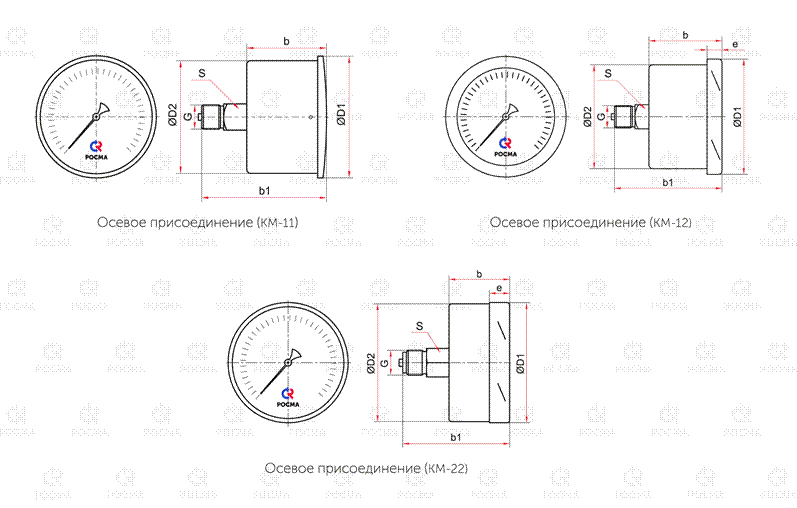

Основные размеры (мм), вес (кг)
|
Тип |
Ø |
D1 |
D2 |
b |
b1 |
e |
S |
G |
Вес |
|
КМ-11Т |
63 |
65 |
65 |
46 |
71 |
- |
14 |
M12×1,5 |
0,18 |
|
КМ-12Т |
73 |
37 |
57 |
10 |
|||||
|
КМ-22Т |
100 |
101 |
99 |
51 |
90 |
17 |
24 |
G½ или M20×1,5 |
0,51 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.

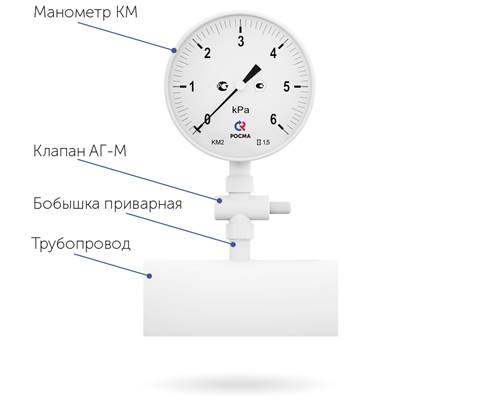

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
Дополнительное оборудование:
- Кнопочный запорный клапан АГ-М
- Бобышки из углеродистой стали
- Переходники из латуни с наружным штуцером для шланга
- Резьбовые заглушки
- Уплотнительные кольца для манометров
- Фторопластовые и паронитовые прокладки для манометров
- Указатели предельных значений
- Кронштейн для крепления к стене с переходником
