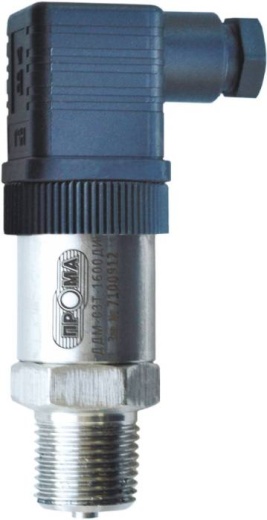

Коммунальный датчик избыточного давления с электрическим выходом. Измеряет давление воздуха, нейтральных газов, воды и масла, передаёт данные в стандартном сигнале 4–20 мА.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Коммунальный датчик избыточного давления с электрическим выходом. Измеряет давление воздуха, нейтральных газов, воды и масла, передаёт данные в стандартном сигнале 4–20 мА.
Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.
Поверка осуществляется в соответствии с документом МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Преимущества
- Межповерочный интервал – 4 года.
- Идеально подходит для применения на тепловых пунктах и тепловычислителях.
- Высокий класс точности 0,5%
Технические характеристики датчика ДДМ-03Т
|
Предельные значения выходного сигнала постоянного тока, мА |
(4 – 20) |
|
Напряжение питания датчика, постоянный ток, В |
9 - 36 |
|
Нагрузочное сопротивление датчика должно быть в пределах: |
(от 1 до 220) (от 1 до 500) (от 1 до 750) |
|
Предел допускаемой основной погрешности, не более, % |
±0,5 |
|
Дополнительная температурная погрешность на каждые 10 °С изменения температуры в пределах рабочего диапазона %, не более |
±0,45 |
|
Потребляемая датчиком мощность, не более, Вт |
0,6 |
|
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре, °С |
(от -40 до +85) |
|
По устойчивости к механическим воздействиям по ГОСТ Р 52931-2008 |
группа № 3 |
|
Степень защиты по ГОСТ 14254-96 |
IP65 |
|
Наработка на отказ, ч. |
80000 |
|
Масса, не более, кг |
0,5 |
|
Габаритные размеры, не более, мм |
100×54×34 |
|
Межповерочный интервал |
4 года |
Исполнения
|
№ п/п |
Наименование |
Тип |
Верхний предел |
Перегрузка, кПа |
Рабочая среда |
|
1 |
Датчик избыточного давления |
ДДМ-03Т-400 ДИ |
400 |
800 |
Газ, жидкость |
|
2 |
ДДМ-03Т-600 ДИ |
600 |
1200 |
||
|
3 |
ДДМ-03Т-1000 ДИ |
1000 |
2000 |
||
|
4 |
ДДМ-03Т-1600 ДИ |
1600 |
3200 |
||
|
5 |
ДДМ-03Т-2500 ДИ |
2500 |
5000 |

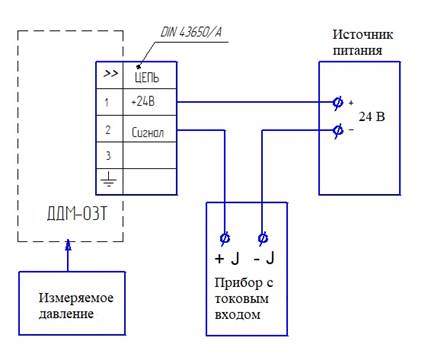

Схема внешних подключений

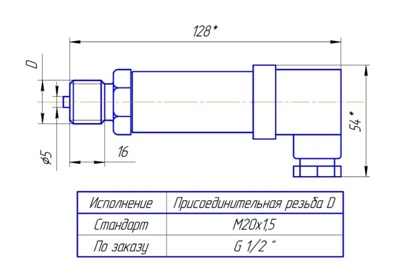

Габаритные и установочные размеры
