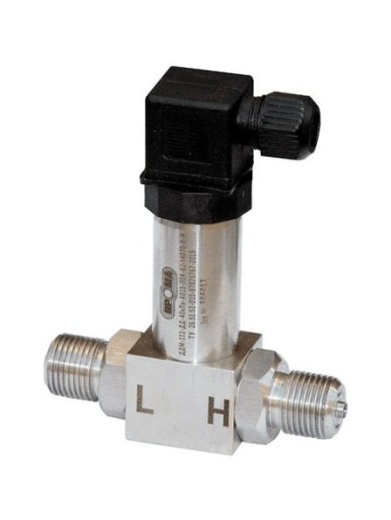

Однопредельный датчик давления для универсальных задач. Стабильно преобразует измеренное значение в сигнал 4–20 мА и работает в системах автоматизации.
По типу измеряемого давления ДДМ-2000 подразделяются на:
- ДИ – для измерения избыточного давления;
- ДВ – для измерения разрежения (вакуумметрического давления);
- ДИВ – для измерения избыточного и вакуумметрического давления;
- ДА – для измерения абсолютного давления (в системах учета газа и на газовых корректорах)
- ДД – для измерения разности давлений (дифференциального давления).
- Измерение перепада на фильтрах и счетчиках, в барабанах паровых котлов и пр.
Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами: в теплоэнергетике, ЖКХ, системах вентиляции, котельных, газовых хозяйствах, пищевой промышленности, системах водоподготовки и водоснабжения и прочих.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- широкая номенклатура по применяемым типам сенсоров и корпусам позволят применять датчики во многих областях промышленности, в том числе требовательных к пыле-влагозащите до IP68 и климатическому исполнению приборов (У1; от -40 до +70)
- наличие настроенного и поверенного диапазона измерения в каждом датчике, а так же возможность переключения диапазона без дополнительных устройств (при помощи dip-переключателя внутри прибора) значительно повышает применяемость и позволяет сократить складские запасы и ремонтный фонд;
- улучшенные характеристики по классу точности 0,5 и стабильность метрологических параметров;
- функция корректировки «нуля» переключателем положения внутри прибора;
- повышенный гарантийный срок;
- низкая цена при высоком качестве по сравнению с аналогами;
- возможность подключения индикации (через индикатор токовой петли);
- двухпроводное подключения по принципу «токовая петля»
Основные технические характеристики
|
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ |
ЗНАЧЕНИЕ |
|
Выходные сигналы: |
|
|
– аналоговый (сила постоянного тока), мА |
От 4 до 20 |
|
– цифровые |
RS-485 |
|
– аналоговый и цифровой, комбинированный |
от 4 до 20 |
|
Вариация выходного сигнала, % не более |
±0,5; ±1,0 |
|
Напряжение питания датчика, постоянный ток, В |
12 ÷ 36 |
|
Нагрузочное сопротивление датчика при питании постоянным током напряжением, кОм |
0 – 1,0 |
|
Потребляемая датчиком мощность, Вт не более |
0,8 |
|
Наработка на отказ, час |
80000 |
|
Средний срок службы, не менее, лет |
8 |
Модели и верхние пределы измерений
|
Датчик |
Диапазон измерений, кПа |
Перегрузка, кПа |
Рабочее давление, МПа |
Класс точности |
Рабочая среда |
|
ДДМ-2011-ДИ-0,25, |
от 0 до 0,25 |
1 |
– |
А05, А1 |
Газ |
|
ДДМ-2011-ДИ-1,0, |
от 0 до 1,0 |
3 |
– |
А05, А1 |
Газ |
|
ДДМ-2011-ДИ-2,5, |
от 0 до 2,5 |
7,5 |
– |
А05, А1 |
Газ |
|
ДДМ-2011-ДИ-4, |
от 0 до 4 |
12 |
– |
А05, А1 |
Газ |
|
ДДМ-2011-ДИ-10, |
от 0 до 10 |
30 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2011-ДИ-40, |
от 0 до 40 |
120 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2012-ДИ-160, |
от 0 до 160 |
320 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2010-ДИ-600, |
от 0 до 600 |
1200 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2010-ДИ-1600, |
от 0 до 1600 |
5000 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2010-ДИ-2500, |
от 0 до 2500 |
5000 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2010-ДИ-4000, |
от 0 до 4000 |
8000 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2010-ДИ-6000, |
от 0 до 6000 |
12000 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2010-ДИ-10000, |
от 0 до 10000 |
20000 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2012-ДА-250, |
от 0 до 250 |
500 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2012-ДА-600, |
от 0 до 600 |
1200 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2011-ДВ-100, |
от -100 до 0 |
-100 |
– |
А05, А1 |
Газ, жидкость |
|
ДДМ-2011-ДИВ-0,25, |
от -0,25 до +0,25 |
±1 |
– |
А05, А1 |
Газ |
|
ДДМ-2011-ДИВ-1,25, |
от -1,25 до +1,25 |
±3 |
– |
А05, А1 |
Газ |
|
ДДМ-2011-ДИВ-3,0, |
от -3,0 до +3,0 |
±5 |
– |
А05, А1 |
Газ |
|
ДДМ-2011-ДИВ-8,0, |
от -8,0 до +8,0 |
±20 |
– |
А05, А1 |
Газ |
|
ДДМ-2211-ДД-0,25, |
от 0 до 0,25 |
+20/-20 |
1,2 |
А05, А1 |
Газ |
|
ДДМ-2211-ДД-1,0, |
от 0 до 1,00 |
+20/-20 |
1,2 |
А05, А1 |
Газ |
|
ДДМ-2211-ДД-4,0, |
от 0 до 4,0 |
+20/-20 |
1,2 |
А05, А1 |
Газ |
|
ДДМ-2211-ДД-16, |
от 0 до 16 |
+70/-35 |
2,5 |
А05, А1 |
Газ |
|
ДДМ-2112-ДД-63, |
от 0 до 63 |
+70/-35 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2112-ДД-250, |
от 0 до 250 |
+500/-250 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2112-ДД-1000, |
от 0 до 1000 |
+2000/-1000 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2112-ДД-2500, |
от 0 до 2500 |
+2500/-1000 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2312-ДД-1, |
от 0 до 1 |
200 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2312-ДД-10, |
от 0 до 10 |
16000 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2312-ДД-40, |
от 0 до 40 |
16000 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2312-ДД-100, |
от 0 до 100 |
16000 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2312-ДД-250, |
от 0 до 250 |
16000 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2312-ДД-1000, |
от 0 до 1000 |
16000 |
2,5 |
А05, А1 |
Газ, жидкость |
|
ДДМ-2312-ДД-3000, |
от 0 до 3000 |
16000 |
2,5 |
А05, А1 |
Газ, жидкость |
Модели и исполнения
|
20 1 Х Разъем DIN |
20 2 Х Винтовые клеммы |
211Х Разъем DIN |
21 2 Х Винтовые клеммы |
221Х Разъем DIN |
222Х Винтовые клеммы |
231Х Разъем DIN |
232Х Винтовые клеммы |
|
|
|
|
|
|
|
|
|
|
|
|
Исполнение сенсора |
НОМЕР МОДЕЛИ ДАТЧИКА |
|||||||
|
0 – керамическая мембрана |
2010 |
2020 |
||||||
|
1 – кремний на кремнии |
2011 |
2021 |
2211 |
2221 |
||||
|
2 –металлическая мембрана |
2012 |
2022 |
2112 |
2122 |
2212 |
2222 |
2312 |
2322 |
|
3 – «открытая мембрана» |
2013 |
2023 |
||||||
