Предназначен для непрерывного преобразования значений избыточного (ДДМ-ДИ) давления, избыточного давления и разрежения (ДДМ-ДИВ) в стандартный токовый сигнал (4-20)мА и (0-5)мА.
+7 (903) 401-19-71 Приводная техника
+7 (903) 401-98-76 КИП и Автоматика
Назначение
Используется в системах автоматического контроля, регулирования и управления технологическими процессами теплоэнергетике, системах вентиляции и других отраслях.
Преимущества
- Многодиапазонность, каждая модель датчика имеет четыре диапазона измерения и два диапазона значений выходного сигнала (4-20 мА и 0-5 мА). Потребитель имеет возможность переключения на выбранный диапазон.
- Отсутствие дополнительной калибровки при переключении диапазонов.
- Отсутствие специальных источников питания.
- Произвольное пространственное положение, возможность монтажа на щите или на объекте (трубе).
- Стабильность метрологических характеристик.
Основные технические характеристики
| Предел допустимой основной погрешности,% | ± 1 |
|
Значения выходного сигнала постоянного тока, мА — код 42 — код 05 |
4-20 0-5 |
|
Напряжение питания — постоянный ток, В — переменный ток, В |
= 36/24± 1 ~24± 3 |
| Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА, Ом: | |
| при питании постоянным током напряжением 36В | 0 – 1000 |
| при питании постоянным током напряжением 24В или переменным током напряжением 24В (трансформатор) | 0 – 500 |
| Нагрузочное сопротивление датчика с выходным сигналом (0-5)мА,: Ом | 0 – 2500 |
| Температура окружающей среды, °С | от -25 до +55 |
| Температура измеряемой среды, °С | от -30 до +85 |
| Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %, не более | 0,5 |
| Потребляемая мощность, Вт | 1,5 |
| Степень защиты, (код IP) | IP54 |

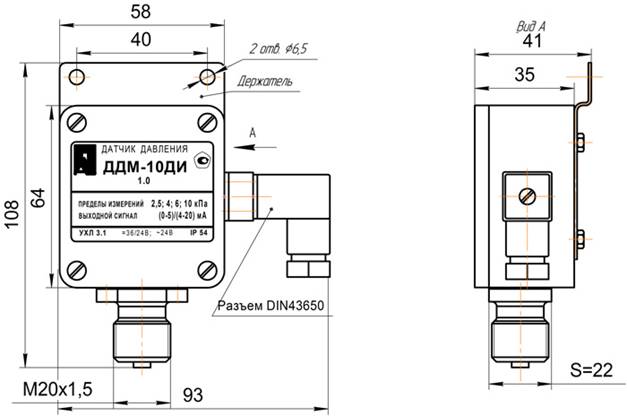

| Габаритные размеры, мм : длина х ширина х высота | 108х93х41 |
| Масса, кг | 0,8 |
| Наработка на отказ, час | 80000 |
Примечание
- Пределы измерения давлений и значение выходного сигнала в каждой модели выбираются и переключаются потребителем, для этого необходимо снять крышку с корпуса датчика.
- Исходное положение переключателей, если это не оговорено в заявке, соответствует максимальному диапазону модели и выходному сигналу (0 – 5) мА.
Исполнения
| Модель | Предел измеряемого давления, кПа (кг/см²) | Допустимая перегрузка, кПа | Рабочая среда |
|---|---|---|---|
| ДДМ-0,25ДИВ | ±0,25 | ±1 |
воздух, природный газ |
| ±0,125 | |||
| ±0,08 | |||
| ±0,05 | |||
| ДДМ-2.5ДИ | 2,5 | 10 |
воздух, природный газ |
| 1,6 | |||
| 1,0 | |||
| 0,6 | |||
| ДДМ-10ДИ | 10,0 | 75 |
воздух, природный газ |
| 6,0 | |||
| 4,0 | |||
| 2,5 | |||
| ДДМ-40ДИ | 40,0 | 200 |
воздух, природный газ |
| 25,0 | |||
| 16,0 | |||
| 10 | |||
| ДДМ-200ДИ | 200 | 400 |
воздух, природный газ |
| 160 | |||
| 100 | |||
| 60 | |||
| ДДМ-200ДИЖ | 200 | 400 |
воздух, природный газ, нейтральные жидкости |
| 160 | |||
| 100 | |||
| 60 | |||
| ДДМ-2500ДИ | 2500 | 5000 |
воздух, природный газ, нейтральные жидкости |
| 2000 | |||
| 1600 | |||
| 1000 |
