ПД100И модели 167, 1Х7. Общепромышленные датчики давления

ТУ 4212-002-46526536-2009
Декларация о соответствии ТР Таможенного союза
Свидетельство об утверждении типа средств измерений
Сертификат взрывозащиты Таможенного союза 1 Ex d IIC T6 Gb (ПД100-115)
Сертификат промышленной безопасности на основании ЭПБ
Санитарно-эпидемиологическое заключение Роспотребнадзора

ПРЕИМУЩЕСТВА:

• Повышенная надежность и стабильность характеристик.
• Выполнены в корпусах из нержавеющей стали.
• Высокая герметичность за счет покрытия микросхемотехники компаундом.
• Степень защиты корпуса – IP65.
• Соответствуют требованиям по устойчивости к воздействию электромагнитных помех по классу А по ГОСТ 30804.6.2-2013.
• Для нормирования сигнала сенсора и температурной компенсации использована современная цифровая полиномиальная технология.
• Малые габариты (от 80 мм) и вес датчиков позволяют устанавливать их в труднодоступных местах.

ОВЕН ПД100И предназначены для применения в системах автоматического регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе на взрывоопасных производствах. Специализированные исполнения – для пищевой и химической промышленности, холодильной техники и т.п.

Рабочая среда для датчиков ПД100И – различные жидкости (в том числе агрессивные), пар, газы (в том числе метан), газовые смеси, не агрессивные к материалу измерительной мембраны сенсора.

• Высокостабильный сенсор с мембраной из нержавеющей стали AISI 316L вварен лазерной сваркой в штуцер из нержавеющей стали AISI 304S.
• Внутренняя полость заполнена неполимеризующимся герметиком.
• Виды измеряемого давления:
  • избыточное (ДИ);
  • избыточное-вакуумметрическое (ДИВ);
  • гидростатическое (ДГ);
  • вакуумметрическое (ДВ);
  • абсолютное (ДА).
• Перегрузочная способность – от 200 до 500 % ВПИ.
• Выходной сигнал 4…20 мА, цифровой Modbus.
• Удобство присоединения кабеля за счет разъема стандарта EN175301-803 форма А (DIN43650 А).

ПД100И модель 167 Погружной гидростатический датчик давления столба жидкости

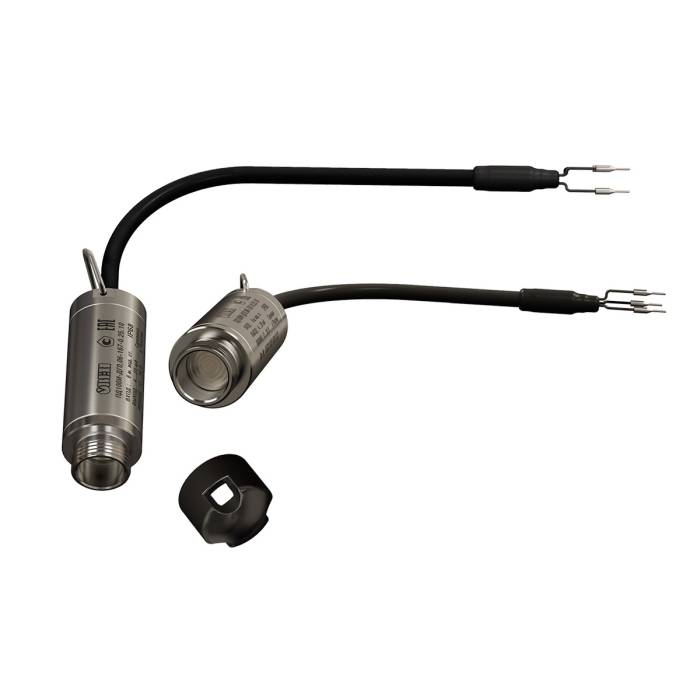

Малогабаритный датчик ПД100И представляет собой преобразователь гидростатического давления столба жидкости (уровня) с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану от механических повреждений.

Преобразователь ПД100И предназначен для систем измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

• Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
• Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
• Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
• Стабильное значение "ноля" преобразователя.
• Датчик внесен в Государственный реестр средств измерения.
• Бесплатная заводская первичная поверка.

Основные характеристики

• Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
• Тип измеряемого давления – гидростатическое (ДГ).
• Диапазон температур измеряемой среды: –40…+100 °С.
• Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
• Межповерочный интервал – 5 лет / 4 года.

Технические характеристики:

Обозначение при заказе:

Пример обозначения при заказе:

ОВЕН ПД100И-ДГ0,06-167-0,5.10
Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод со степенью защиты IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, межповерочный интервал 5 лет, с первичной поверкой.

ПД100И модели 1х7 Датчик давления для затапливаемых колодцев

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр.

Преобразователь ПД100И предназначен для измерения давления на сетевых трубопроводах в затапливаемых тепловых камерах и колодцах, в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением и на трубопроводах в затапливаемых колодцах.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

• Высокая степень защиты IP68 – датчик может работать под слоем воды.
• Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
• Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
• Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
• Стабильное значение "ноля" преобразователя.
• Датчик внесен в Государственный реестр средств измерения.
• Бесплатная заводская первичная поверка.

Основные характеристики

• Верхний предел измерений – от 0,01 до 2,5 МПа.
• Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
• Диапазон температур измеряемой среды: –40…+100 °С.
• Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
• Межповерочный интервал – 5 лет / 4 года.

Технические характеристики:

Обозначение при заказе:

Модификации ПД100И-ДИХ-1Х7

Модификации ПД100И-ДИВХ-1Х7

Модификации ПД100И-ДВХ-1Х7

Пример обозначения при заказе:

ОВЕН ПД100И-ДИ1,0-177-0,5.10
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба G1/2, кабельный ввод со степенью защиты IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, межповерочный интервал 5 лет, с первичной поверкой.
